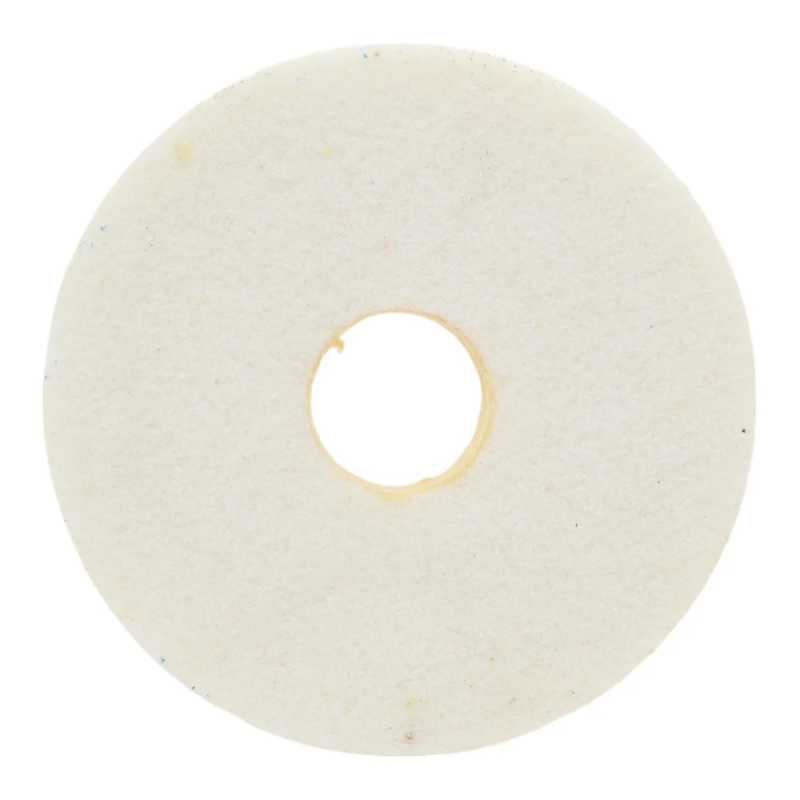

Круг шлифовальный ПП 25А 350×8×160 мм 6 СМ2 — тонкий круг прямого профиля с посадочным отверстием 160 мм. Зерно 6 и среднемягкая ступень СМ2 заданы точно, без пределов поставки.
Зерно 6 на среднемягкой связке — сочетание из таблицы
Подстрока табл. 25 для круглого наружного врезного шлифования при зернистости 10-6 называет твердость М3-СМ2, структуру 7-9 и достижимую шероховатость Ra 0,63 мкм. Зерно 6 стоит на нижней границе интервала, ступень СМ2 — на верхней границе рекомендованной твердости: круг попадает в строку целиком, без оговорок.
Посадка 160 мм в этом ряду встречается реже, чем 127 и 203, но нормируется тем же рядом допусков: строка «св. 120 до 180 мм» дает +0,2 мм для класса АА, +0,3 мм для А и +0,5 мм для Б. Диаметр отверстия проверяют по паспорту станка: круг с посадкой 160 мм на шпиндель под 127 мм не встанет.
Характеристики
- Тип круга
- ПП — прямой профиль, в стандарте тип 1
- Наружный диаметр (D)
- 350 мм
- Высота (T)
- 8 мм
- Посадочный диаметр (H)
- 160 мм
- Шлифматериал
- 25А — белый электрокорунд
- Связка
- керамическая
- Зернистость
- 6 — зерно задерживается на сите 60 мкм, нижняя граница подстроки 10-6
- Твердость
- СМ2 — вторая ступень среднемягкой группы (в буквенной шкале L)
- Рабочая скорость
- ряд табл. 24 для типа 1 — 30; 35; 40; 50; 60; 80 м/с
- Рекомендации табл. 25, круглое врезное при мелком зерне
- те же типы при диаметре 200–500 мм и зернистости 10-6 — твердость М3-СМ2, структура 7-9, Ra 0,63 мкм
- Предельные отклонения диаметра
- ±2,0 мм (АА) и ±4,0 мм (А, Б) по строке «св. 260 до 500 мм»
- Предельные отклонения высоты
- ±0,20 мм (АА) и ±0,6 мм (А, Б) по строке «св. 6 до 10 мм»
- Предельные отклонения посадочного отверстия
- +0,2 мм (АА), +0,3 мм (А) и +0,5 мм (Б) по строке «св. 120 до 180 мм»
- Допуск параллельности и плоскостности
- 0,15 мм (АА), 0,25 мм (А), 0,40 мм (Б) для диаметров 160–400 мм
- Класс неуравновешенности
- 1 при классе точности АА; 1 и 2 при А; 1, 2 и 3 при Б
- Радиус закругления кромок
- не более 0,5 мм при высоте 8 мм
- Запись размера
- 350х8х160, 350x8x160, 350*8*160
Подстроки табл. 25, ряды посадочных отверстий и допуски по классам точности — по ГОСТ 2424-83. Ряд зернистостей — по ГОСТ 3647-80.
Что означает обозначение ПП 25А 350×8×160
- ПП
- прямой профиль; приложение 2 стандарта сопоставляет это обозначение с типом 1
- 25А
- марка шлифматериала: белый электрокорунд
- 350×8×160
- наружный диаметр, высота и посадочный диаметр в миллиметрах
- 6
- номер зернистости: зерно задерживается на сите 60 мкм
- СМ2
- степень твердости: вторая ступень среднемягкой группы
Частые вопросы
Почему у этого круга посадка 160 мм?
Посадочный размер определяется шпинделем станка, а не диаметром круга. В ряду диаметра 350 мм встречаются отверстия 127, 160 и 203 мм; выбирают то, что стоит в паспорте машины.
Чем зерно 6 отличается от зерна 25?
Размером и назначением: зерно 6 задерживается на сите 60 мкм, зерно 25 — на 250 мкм. Первое дает чистую поверхность при малом съеме, второе снимает припуск, но оставляет более грубый след.
Преимущества
- Зерно 6 и твердость СМ2 совпадают с подстрокой табл. 25 для Ra 0,63 мкм
- Зернистость и твердость заданы точно, без пределов поставки
- Посадка 160 мм с допуском только в плюс
- Высота 8 мм — малая площадь контакта на финишном проходе
Мелкое зерно не прощает грязного охлаждения
Зерно 6 работает микронами, и любая стружка в СОЖ возвращается на деталь царапиной. Для таких кругов следят за фильтрацией охлаждающей жидкости и правят круг алмазом чаще, чем на зерне 25-40, где поры крупнее и самоочищаются лучше.
