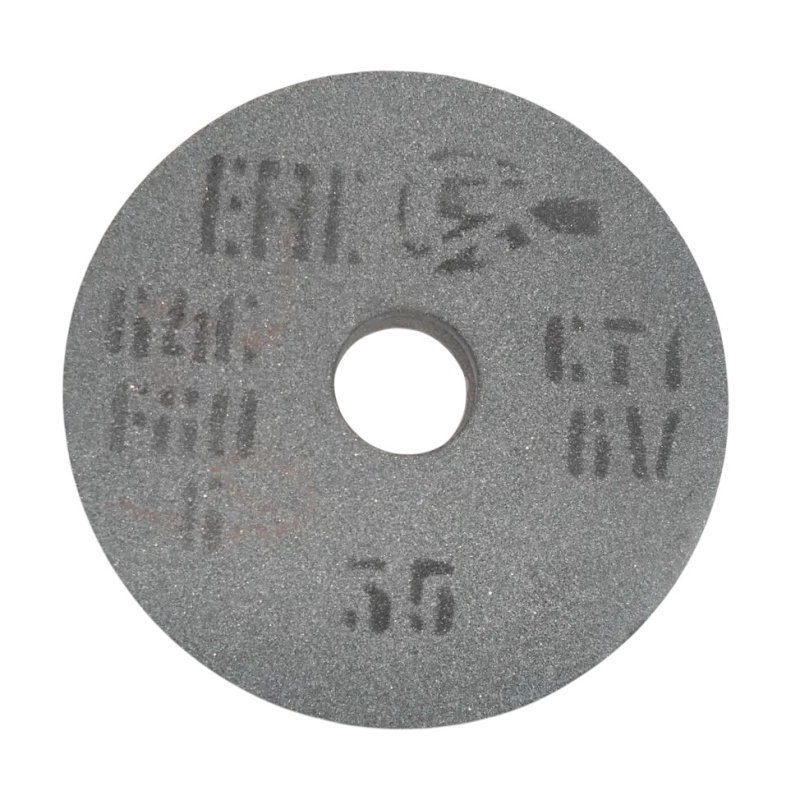

Круг шлифовальный ПП 64С 200х32х76 мм 25 С2

Круг шлифовальный ПП 64С 200×32×76 мм 25 С2 — круг прямого профиля 200 мм на керамической связке, высота 32 мм, посадочное отверстие 76 мм. Зернистость 25 при твердости С2, абразив — карбид кремния 64С. Твердость задана не группой, а конкретным номером ступени внутри нее.

Номер после буквы: чем С2 отличается от просто С

В обозначениях твердости встречаются обе формы записи: группа буквами (СМ, С, СТ) и группа с номером ступени (СМ1, С2, СТ3). Номер сужает поставку до одной ступени внутри группы, поэтому от партии к партии круг повторяется точнее, чем позиция с записью без номера.

Сама рамка рекомендаций стандарта тоже задана ступенями с номерами — СМ1–СТ3. Группа С со ступенью 2 лежит внутри этой рамки. Расшифровку буквенных степеней ГОСТ 2424-83 не приводит: он отсылает к отдельным стандартам контроля твердости, а сравнивать ступени можно только внутри одной системы обозначений.

Характеристики

Тип круга

ПП — прямой профиль, в стандарте тип 1

Наружный диаметр (D)

200 мм

Высота (T)

32 мм

Посадочный диаметр (H)

76 мм

Шлифматериал

64С — карбид кремния

Связка

керамическая

Зернистость

25

Твердость

С2 — группа с номером ступени

Рабочая скорость

ряд табл. 24 для типа 1 — 30; 35; 40; 50; 60; 80 м/с; конкретное значение наносится на сам круг

Предельное отклонение диаметра

±1,5 мм (АА), ±2,7 мм (А и Б)

Предельное отклонение высоты

±0,20 мм (АА), ±1,2 мм (А и Б)

Отклонение посадочного отверстия

+0,2 мм (АА и А), +0,4 мм (Б)

Допуск параллельности и плоскостности

0,15 мм (АА), 0,25 мм (А), 0,40 мм (Б) — строка для диаметров 160–400 мм

Класс неуравновешенности

1 при классе точности АА; 1 и 2 при А; 1, 2 и 3 при Б

Запись размера

200х32х76, 200x32x76, 200*32*76

Ряд рабочих скоростей, предельные отклонения и допуски — по ГОСТ 2424-83.

Что означает обозначение ПП 64С 200×32×76 25 С2

ПП

прямой профиль; приложение 2 стандарта сопоставляет это обозначение с типом 1

64С

марка шлифматериала: карбид кремния

200×32×76

наружный диаметр, высота и посадочный диаметр в миллиметрах

25

зернистость одним значением, середина интервала 40–12 из строки плоского шлифования

С2

буква — группа твердости, цифра — номер ступени внутри группы; группа С лежит внутри рамки СМ1–СТ3; расшифровку буквенных степеней ГОСТ 2424-83 не приводит и отсылает к отдельным стандартам контроля твердости

Частые вопросы

Стоит ли переплачивать за точную ступень?
Если операция повторяемая и результат нормирован — да: точная ступень убирает разброс между партиями. Для разовой работы разница обычно незаметна.

Что важнее при подборе — зерно или твердость?
Зерно задает съем и достижимую шероховатость, твердость — поведение круга во времени. Стандарт называет обе величины в одной строке рекомендаций, поэтому подбирают их вместе.

Преимущества

• Твердость задана точной ступенью С2, а не группой целиком
• Зерно 25 названо одним значением, без вилки поставки
• Широкое тело 32 мм при посадочном отверстии 76 мм
• Обе величины лежат внутри рекомендаций табл. 25 для карбида кремния
