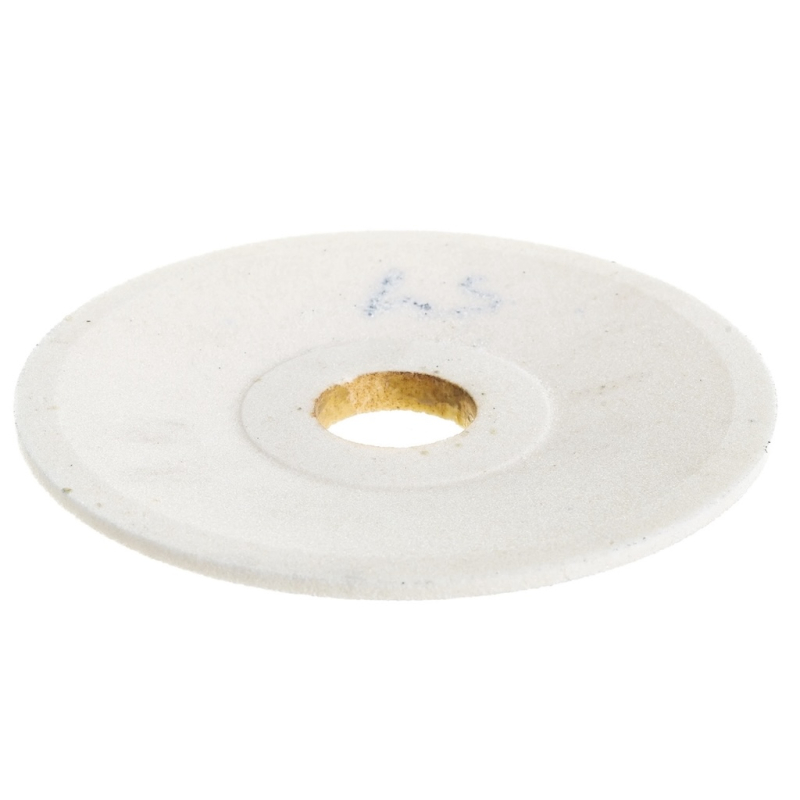

Круг шлифовальный тарельчатый 1Т 14А 75×7×14 мм — самая мелкая тарелка ряда: диаметр 75 мм, высота 7 мм, посадочное отверстие 14 мм. Электрокорунд 14А на керамической связке, зернистость 25, твердость СМ. Обозначение 1Т отвечает типу 14 по ГОСТ 2424-83.
Назначение и область применения
Мелкий инструмент с частым зубом: концевые и дисковые фрезы небольшого диаметра, метчики, развертки. Малый диаметр тарелки дает короткую дугу контакта и позволяет подойти к зубу там, где круг 150 мм уже не помещается по геометрии.
Характеристики
- Тип круга
- тарельчатый, тип 14 по ГОСТ 2424-83 (обозначение 1Т)
- Марка шлифматериала
- 14А, электрокорунд
- Связка
- керамическая
- Наружный диаметр (D)
- 75 мм
- Высота круга (T)
- 7 мм
- Посадочный диаметр (H)
- 14 мм
- Зернистость
- 25
- Твердость
- СМ
- Рабочая скорость
- 20; 25; 30 м/с (табл. 24 стандарта, типы 6, 11, 12 и 14)
- Запись размера
- 75х7х14, 75x7x14, 75*7*14
Предельные отклонения размеров и рабочие скорости — по ГОСТ 2424-83.
Что означает обозначение 1Т 14А 75×7×14 25 СМ
- 1Т
- тарельчатый профиль; по приложению 2 стандарта это тип 14
- 14А
- марка шлифматериала, электрокорунд
- 75
- наружный диаметр круга D, мм
- 7
- высота круга T, мм
- 14
- посадочный диаметр H, мм
- 25
- зернистость
- СМ
- твердость в обозначении стандарта
Обозначение читают слева направо: профиль, марка шлифматериала, три размера, зернистость и твердость.
Что наносят на маркировку круга 75 мм
Стандарт задает состав маркировки на торце: товарный знак изготовителя, условное обозначение круга без указания типа и номер партии. Для мелких кругов действуют оговорки, и тарелка 75 мм попадает сразу под три из них.
Марку связки не наносят на круги диаметром 80 мм и менее; обозначение стандарта и номер партии — на круги 250 мм и менее; рабочую скорость — на круги менее 100 мм. Поэтому на этом круге не будет ни марки связки, ни номера стандарта, ни рабочей скорости — это не пропуск изготовителя, а прямая норма. Скорость смотрят в документации.
Частые вопросы
На круге нет рабочей скорости — это брак?
Нет. Скорость не наносят на круги диаметром менее 100 мм, а 75 мм под это правило подпадает. Предел для типа 14 остается прежним и берется из документации.
Встанет ли круг на оправку 12 мм?
Нет. Отверстие 14 мм задано жестко, а подкладывать втулку под меньший вал нельзя: зазор дает биение.
Преимущества
- Диаметр 75 мм — доступ к зубу мелкого инструмента
- Посадочное отверстие 14 мм под оправку заточного станка
- Зернистость 25 и твердость СМ названы точными значениями
- Электрокорунд 14А на керамической связке
Малый диаметр не значит высокие обороты
Соблазн разогнать маленький круг сильнее велик, но предел задан по типу, а не по размеру: 20, 25 и 30 м/с для типов 6, 11, 12 и 14. На диаметре 75 мм верхнему пределу отвечают около 7640 об/мин по формуле n = v · 60 000 / (3,14 · D). Высота тарелки здесь всего 7 мм, запаса на неосторожность нет.
