Круг шлифовальный ПП 25А 80х20х20 мм F40 СМ1

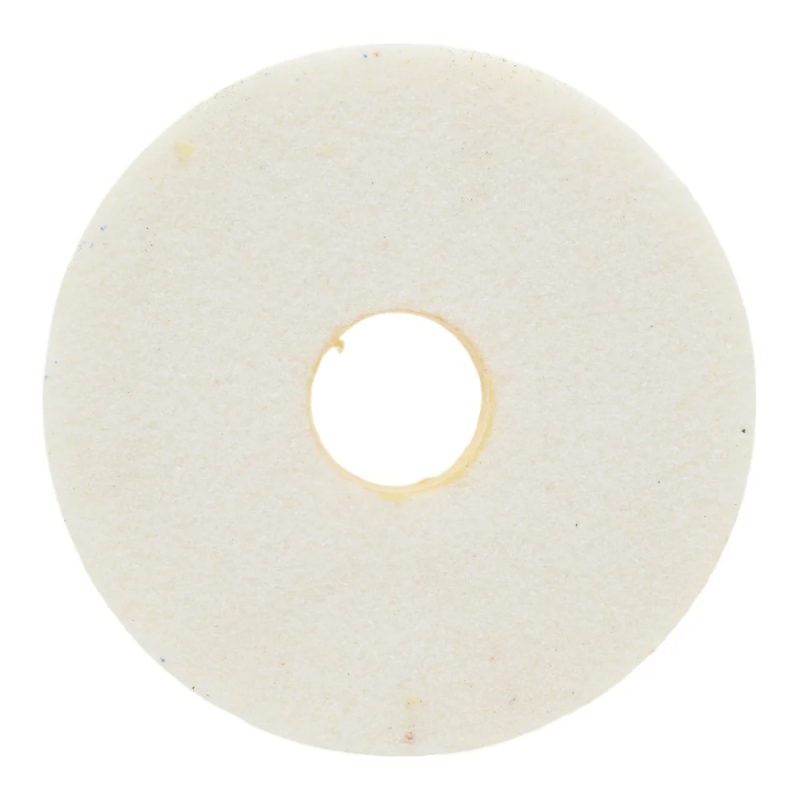

Круг шлифовальный ПП 25А 80×20×20 мм F40 СМ1 — круг прямого профиля на керамической связке из белого электрокорунда: диаметр 80 мм, высота 20 мм, посадка 20 мм. Зернистость записана по импортной шкале FEPA, твердость — отечественной ступенью СМ1.

Зернистость F40 и отечественный ряд

Ряд зернистостей шлифзерна по ГОСТ 3647-80 состоит из чисел без букв: 200, 160, 125, 100, 80, 63, 50, 40, 32, 25, 20, 16, 12, 10, 8, 6, 5, 4. Номер здесь — размер стороны ячейки контрольного сита в сотых долях миллиметра: зерно 40 задерживается на сите 400 мкм.

Буква F перед числом относится к другой системе — шкале FEPA. Пересчитывать одно в другое «на глаз» в наименовании нельзя: соответствие ступеней у двух шкал неполное. Когда производитель дает обе записи сразу, они пишутся в скобках, например 25(F60); здесь скобок нет, значит указана только шкала FEPA.

Почему на этом круге маркировка короче

По п. 5.1 стандарта на круги диаметром 80 мм и менее не наносят марку связки, а на круги диаметром менее 100 мм — рабочую скорость. Круг 80 мм попадает под оба исключения сразу.

Это требование стандарта, а не пропуск на заводе. Ряд рабочих скоростей типа 1 при этом никуда не девается: он остается тем же, что у больших кругов, и берется по табл. 24 и паспорту станка.

Характеристики

Тип круга

ПП — прямой профиль, в стандарте тип 1

Наружный диаметр (D)

80 мм

Высота (T)

20 мм

Посадочный диаметр (H)

20 мм

Шлифматериал

25А — белый электрокорунд

Связка

керамическая

Зернистость

F40 — запись по шкале FEPA; номеров с буквой F ряд ГОСТ 3647-80 не содержит

Твердость

СМ1 — первая ступень среднемягкой группы, в буквенной шкале K

Рабочая скорость

ряд табл. 24 для типа 1 — 30; 35; 40; 50; 60; 80 м/с; на круги диаметром менее 100 мм ее не наносят

Рекомендации табл. 25, внутреннее врезное шлифование

для кругов св. 63 до 125 мм — высота до 100 мм, зернистость 25-12, твердость СМ1; СМ2, структура 5-8, шероховатость Ra 1,25 мкм

Предельные отклонения диаметра

±1,0 мм (АА) и ±1,6 мм (А, Б) по строке «св. 50 до 80 мм»

Предельные отклонения высоты

±0,20 мм (АА) и ±1,2 мм (А, Б) по строке «св. 16 до 40 мм»

Предельные отклонения посадочного отверстия

+0,1 мм (АА), +0,2 мм (А) и +0,3 мм (Б) по строке для посадочных отверстий 18–50 мм

Допуск параллельности и плоскостности

0,10 мм (АА), 0,15 мм (А), 0,25 мм (Б)

Класс неуравновешенности

1 при классе точности АА; 1 и 2 при А; 1, 2 и 3 при Б

Радиус закругления кромок

не более 1,0 мм при высоте 20 мм

Запись размера

80х20х20, 80x20x20, 80*20*20

Предельные отклонения, ряд скоростей и рекомендации таблиц даны по ГОСТ 2424-83.

Что означает обозначение ПП 25А 80×20×20

ПП

прямой профиль; приложение 2 стандарта сопоставляет это обозначение с типом 1

25А

марка шлифматериала: белый электрокорунд

80×20×20

наружный диаметр, высота и посадочный диаметр в миллиметрах

F40

зернистость по шкале FEPA

СМ1

степень твердости: среднемягкая, первая ступень (буква K)

Частые вопросы

Как понять, крупное это зерно или мелкое?
F40 относится к крупным номерам своей шкалы: такой круг снимает много металла и оставляет заметный след. Под чистовой проход берут круг мельче.

Почему на круге не написана рабочая скорость?
Диаметр меньше 100 мм, а для таких кругов стандарт скорость на изделие не наносит. Предел берут из паспорта станка и ряда табл. 24.

Преимущества

• Прямой профиль ПП — самый распространенный тип оснастки шлифовальных станков
• Белый электрокорунд 25А работает по закаленным и легированным сталям
• Твердость СМ1 названа однозначной ступенью, а не интервалом поставки
• Высота 20 мм при диаметре 80 мм дает жесткий круг для черновых проходов
