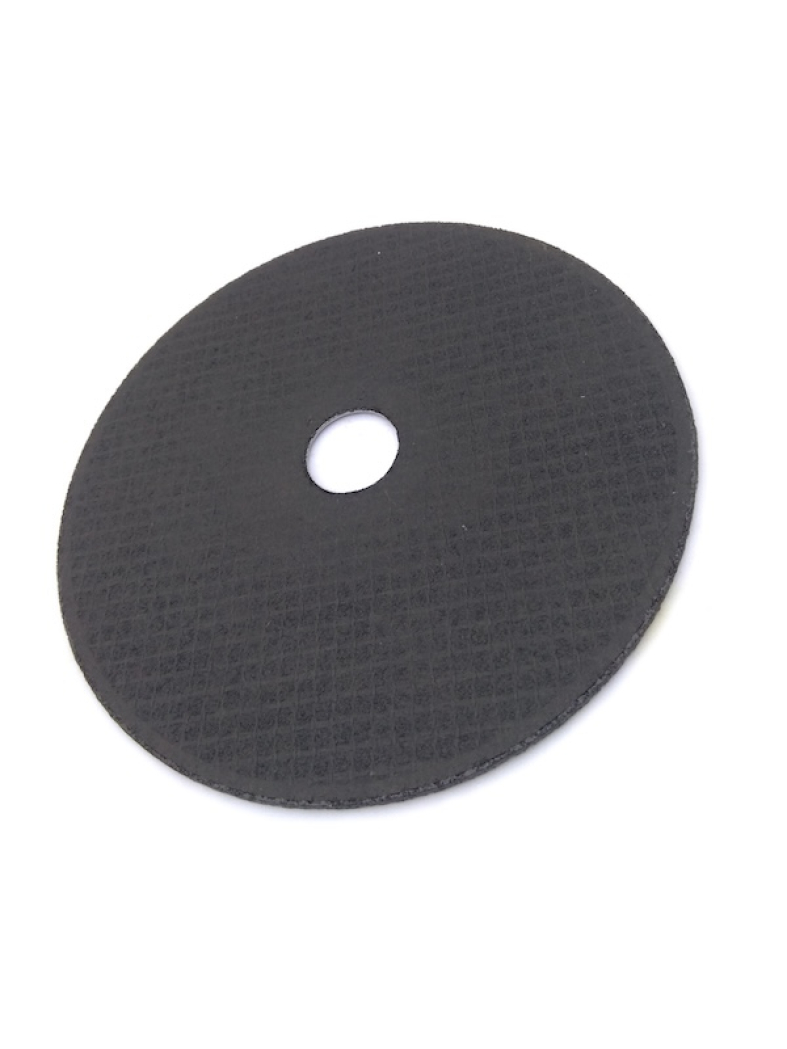

Круг отрезной по металлу 14А 230×3,0×22,23 мм ЗАК — базовая позиция ЗАК без обозначения серии в наименовании. По маркировке известны три размера и марка абразива 14А, все остальные позиции обозначения по ГОСТ 21963-82 не заявлены.
Что реально читается по маркировке круга
Полное обозначение по стандарту содержит семь позиций: размеры, марку шлифматериала, зернистость с индексом состава, звуковой индекс, связку, рабочую скорость и класс неуравновешенности. У этой позиции в наименовании заявлены только первые две.
Это не значит, что остальных характеристик у круга нет: рабочая скорость и связка обязательно нанесены на сам круг заводом. Их читают на этикетке перед установкой, а не подбирают по каталожному наименованию.
Характеристики
- Наружный диаметр (D)
- 230 мм
- Толщина (H)
- 3,0 мм
- Посадочный диаметр (d)
- 22,23 мм
- Шлифматериал
- 14А, нормальный электрокорунд
- Связка
- бакелитовая, с упрочняющими элементами
- Рабочая скорость по ГОСТ 21963-82
- для кругов с упрочняющими элементами — 60, 80 и 100 м/с; без упрочняющих элементов — 50 и 60 м/с
- Предельные отклонения
- D ±2,5 мм, H ±0,20 мм, d +0,30 мм
- Обрабатываемые материалы
- сталь, чугун
- Запись размера
- 230х3,0х22,23, 230x3,0x22,23, 230*3,0*22,23
Размеры и предельные отклонения — по ГОСТ 21963-82.
Что означает обозначение 230×3,0×22,23 14А
- 230×3,0×22,23
- наружный диаметр, высота (толщина) и посадочный диаметр в миллиметрах
- 14А
- марка шлифматериала: нормальный электрокорунд, универсальный абразив по стали и чугуну
- Б У
- бакелитовая связка с упрочняющими элементами — так по ГОСТ 21963-82 обозначают армированные отрезные круги
Полное обозначение по стандарту содержит еще зернистость, звуковой индекс и класс неуравновешенности — в маркировке этой позиции они не заявлены.
Заготовка и мощность привода
| Диаметр круга, мм | Наибольший диаметр заготовки, мм | Мощность двигателя, кВт, не менее |
| 180 | 16 | 4 |
| 200 | 18 | 4 |
| 230 | 20 | 4 |
Значения ГОСТ 21963-82 для кругов из нормального электрокорунда зернистостью 50 и крупнее, твердости СТ1-Т1, с упрочняющими элементами, при рабочей скорости 80 м/с.
Частые вопросы
Почему в наименовании нет серии?
Позиция идет как базовая, без серийного индекса. На подбор это не влияет: круг определяют размеры, марка абразива и заявленная на этикетке рабочая скорость.
Где посмотреть зернистость и скорость?
На бумажной этикетке круга. Завод обязан наносить туда рабочую скорость и обозначение по ГОСТ 21963-82 целиком.
Преимущества
- Полный ручной типоразмер 230 мм при толщине 3,0 мм
- Марка абразива 14А заявлена прямо в наименовании
- Посадка 22,23 мм подходит любой машине класса 230 мм
- Рабочая скорость по ГОСТ 21963-82 нанесена на этикетку круга
Сопутствующие товары
Другие модели в разделе Круги отрезные по металлу 14А.
Что проверить по этикетке
Прежде чем ставить круг, на этикетке сверяют рабочую скорость и дату изготовления: скорость машины не должна превышать заявленную, а просроченный круг к работе не допускают. Шлифовать боковой поверхностью запрещено. Трещина, скол или расслоение сетки означают брак. Бакелитовая связка стареет тем быстрее, чем сырее склад. Порядок безопасной работы — ГОСТ 12.3.028-82.
