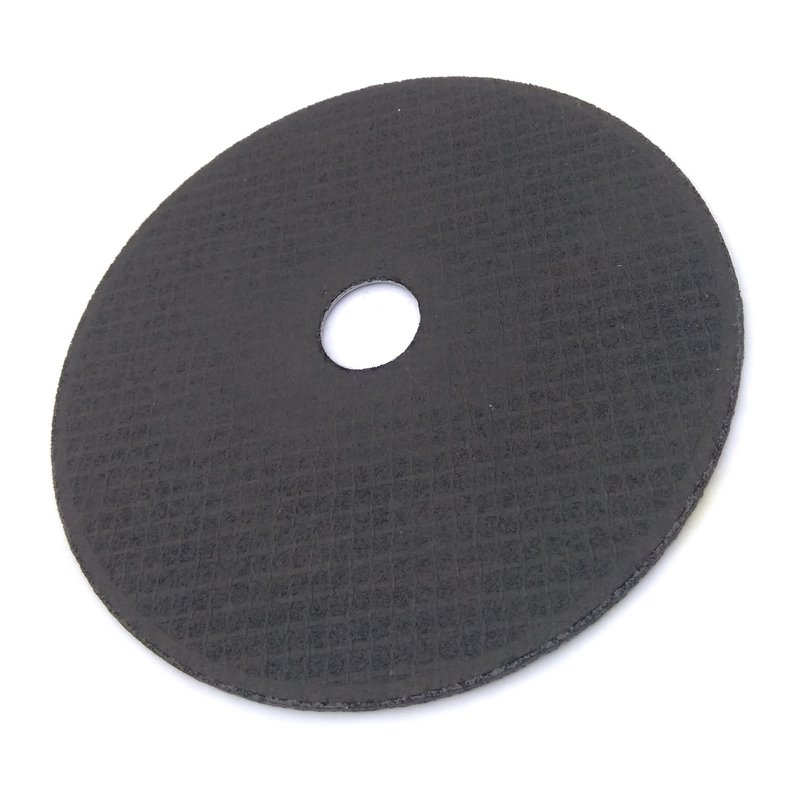

Круг отрезной по металлу 150×1,6×22,2 мм INTERTOOL CT-4011 — тонкий круг под угловую машину 150 мм. В наименовании позиции заявлены только размеры и назначение: марки абразива и связки, в отличие от кругов с обозначением 14А, здесь нет.
Что заявлено в маркировке, а что нет
Обозначение по ГОСТ 21963-82 состоит из семи позиций, и в наименовании этой позиции присутствуют только размеры. Марка шлифматериала, зернистость, звуковой индекс и класс неуравновешенности не указаны, поэтому в характеристиках они не приводятся.
Таблица наибольшего диаметра заготовки и мощности привода в стандарте начинается с диаметра 180 мм, так что для 150 мм норм в ней тоже нет. Рабочую скорость и полное обозначение читают на этикетке круга.
Характеристики
- Наружный диаметр (D)
- 150 мм
- Толщина (H)
- 1,6 мм
- Посадочный диаметр (d)
- 22,2 мм
- Марка шлифматериала
- в наименовании позиции не заявлена
- Связка
- не заявлена; тонкие отрезные круги под угловую машину выпускают на бакелитовой связке с упрочняющими элементами
- Рабочая скорость по ГОСТ 21963-82
- для кругов с упрочняющими элементами — 60, 80 и 100 м/с; без упрочняющих элементов — 50 и 60 м/с
- Предельные отклонения
- D ±2,0 мм, H ±0,20 мм, d +0,30 мм
- Назначение
- резка металла
- Запись размера
- 150х1,6х22,2, 150x1,6x22,2, 150*1,6*22,2
Размеры и предельные отклонения — по ГОСТ 21963-82.
Что означает обозначение 150×1,6×22,2
- 150
- наружный диаметр круга, мм — от него зависит глубина реза
- 1,6
- высота (толщина) круга, мм — это же ширина пропила
- 22,2
- посадочный диаметр, мм — штатное место шпинделя угловой машины
Марка шлифматериала, зернистость, тип связки и звуковой индекс в маркировке этой позиции не заявлены, хотя полное обозначение по ГОСТ 21963-82 содержит и их.
Частые вопросы
Почему в характеристиках нет марки абразива?
Она не заявлена в наименовании позиции. Подставлять 14А или другую марку по аналогии с соседними кругами было бы догадкой, а не данными.
Чем такой круг отличается от позиции с обозначением 14А?
Известным набором данных, а не конструкцией. Полное обозначение по стандарту нанесено заводом на этикетку самого круга.
Преимущества
- Толщина 1,6 мм — узкий пропил и малый нагрев кромки
- Диаметр 150 мм под соответствующую угловую машину
- Посадка 22,2 мм — штатное место шпинделя
- Рабочая скорость по ГОСТ 21963-82 указана на этикетке круга
Сопутствующие товары
Другие модели в разделе Круги отрезные по металлу 14А.
Данных меньше обычного
Марка абразива, зернистость и связка у этой позиции не заявлены, поэтому перед работой их сверяют по этикетке круга, а не по каталогу. Боковой поверхностью отрезной круг не шлифуют. Круг с трещиной или сколом к установке не допускают. Бакелитовая связка стареет, у круга есть срок годности, а влажное хранение его сокращает. Правила безопасной работы — ГОСТ 12.3.028-82.
