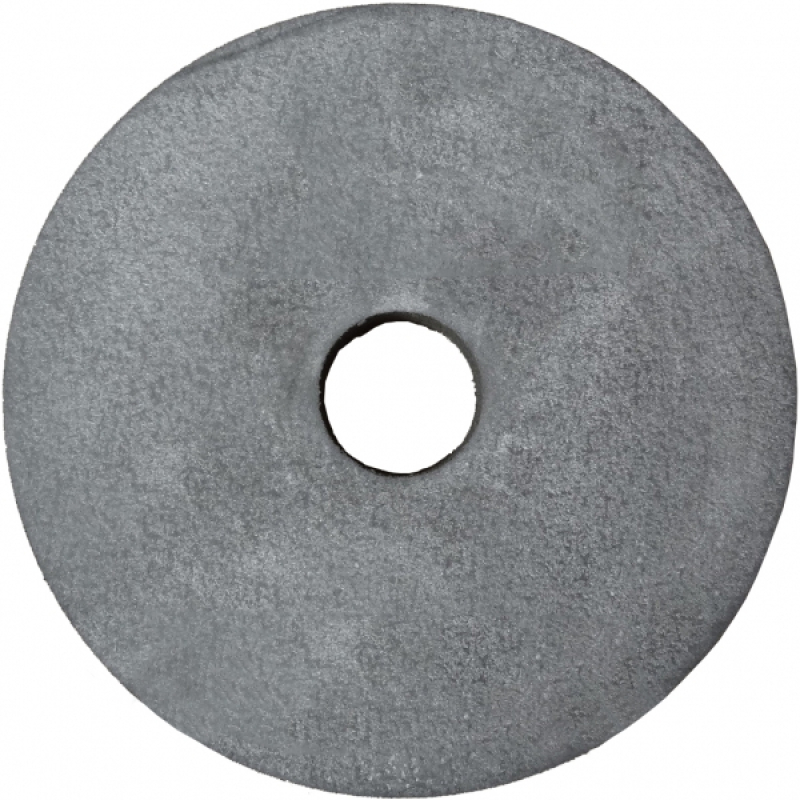

Круг полировальный вулканитовый 14А 350х40х127 мм F80 ГС

Круг полировальный вулканитовый 14А 350х40х127 мм — круг прямого профиля на вулканитовой связке из нормального электрокорунда, зерно F80, заводское обозначение твердости ГС. Наружный диаметр 350 мм, высота 40 мм, посадочное отверстие 127 мм.

Полировальный круг работает не на тех скоростях, что шлифовальный

Пункт 4.12 ГОСТ Р 51967-2002 задает для вулканитовой и бакелитовой связок ряд рабочих скоростей 25; 32; 40 м/с. У шлифовального круга прямого профиля того же диаметра ряд по ГОСТ 2424-83 доходит до 80 м/с — вдвое выше. Совпадение размера 350х40х127 взаимозаменяемости не дает: полировальный круг мягче и рассчитан на доводку, а не на съем припуска.

Окружную скорость переводят в обороты по формуле n = v · 60 000 / (3,14 · D). Для диаметра 350 мм 25 м/с отвечают примерно 1360 об/мин, 32 м/с — около 1750 об/мин, 40 м/с — около 2180 об/мин. Предельную частоту вращения изготовитель указывает на этикетке (п. 4.14), и сверяют именно ее.

Характеристики

Тип круга

ПП — прямой профиль

Наружный диаметр (D)

350 мм

Высота (T)

40 мм

Посадочный диаметр (H)

127 мм

Запись размера

350х40х127, 350x40x127, 350*40*127

Шлифматериал

14А — нормальный электрокорунд

Связка

вулканитовая, на вулканизированном каучуке; в условном обозначении стандарта ей отвечает буква R

Зернистость

F80 по шкале FEPA; в отечественный ряд наименование ее не переводит, поэтому и мы не переводим

Диапазон зернистостей полировальных кругов

40-Н-М5 (F40 — F1200) по п. 4.2 — зерно F80 лежит внутри этого ряда

Твердость

ГС — заводское обозначение; по п. 6.3 твердость кругов на вулканитовой связке контролируют по документу изготовителя

Рабочая скорость

25; 32; 40 м/с для вулканитовой связки (п. 4.12)

Предельное отклонение диаметра

±5,0 мм по строке «св. 300 до 508 мм» табл. 2

Предельное отклонение высоты

±1,5 мм по строке «св. 16 до 50 мм»

Допуск радиального и торцового биения

1,0 мм для диаметров 300–762 мм (табл. 4)

Неуравновешенность

классы 1–4 по ГОСТ 3060; не проводить контроль допускается только при диаметре до 250 мм, этот круг под послабление не подпадает

Ряд скоростей, предельные отклонения и требования к маркировке — по ГОСТ Р 51967-2002.

Что означает обозначение 14А F80 ГС

350×40×127

наружный диаметр, высота и посадочное отверстие в миллиметрах

14А

марка шлифматериала — нормальный электрокорунд

F80

зернистость по шкале FEPA

ГС

заводское обозначение твердости; буквенных степеней стандарта для вулканитовой связки (K, M, N, O, P, Q) в наименовании нет

вулканитовый

связка на вулканизированном каучуке

Полное условное обозначение по п. 3.2 включает еще рабочую скорость и класс неуравновешенности — их читают с этикетки круга.

Частые вопросы

Можно ли поставить его вместо шлифовального круга 350х40х127?
Нет. Ряд рабочих скоростей полировального круга обрывается на 40 м/с, тогда как шпиндель под шлифовальный круг того же размера может быть раскручен до 60–80 м/с. Размер совпадает, режим — нет.

Почему твердость записана как ГС, а не буквой стандарта?
Пункт 6.3 разрешает контролировать твердость кругов на вулканитовой связке по техническому документу изготовителя. Заводское обозначение законно, но пересчету в K, M, N, O, P или Q не подлежит: таблицы соответствия нет.

Какую шероховатость даст этот круг?
Табл. 5 стандарта приводит режимы для трех конкретных характеристик кругов, и ни одна из них не совпадает с этим кругом по зернистости и твердости. Переносить чужие числа на него нельзя — ориентир дает изготовитель.

Преимущества

• Зерно F80 лежит внутри доводочного ряда F40 — F1200, заданного п. 4.2
• Упругая вулканитовая связка мягче отрабатывает неровности, чем керамическая
• Посадка 127 мм под станочный фланец, высота 40 мм
• Диаметр 350 мм проходит контроль неуравновешенности по ГОСТ 3060
