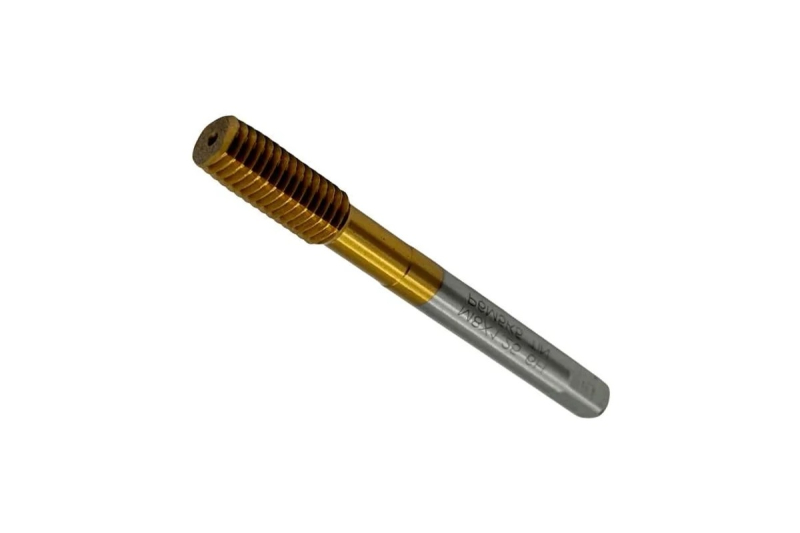

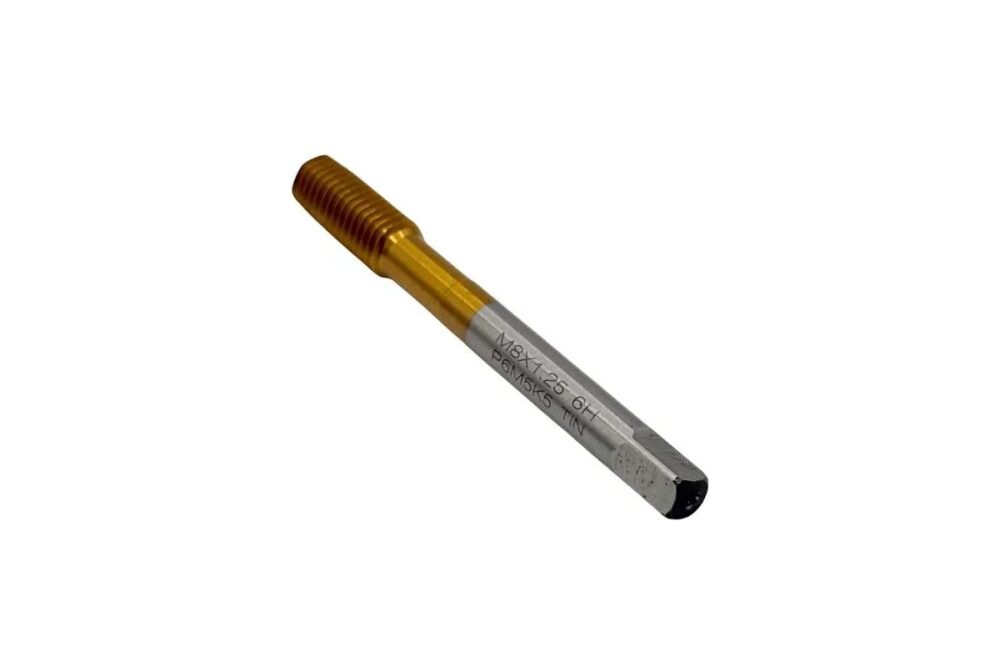

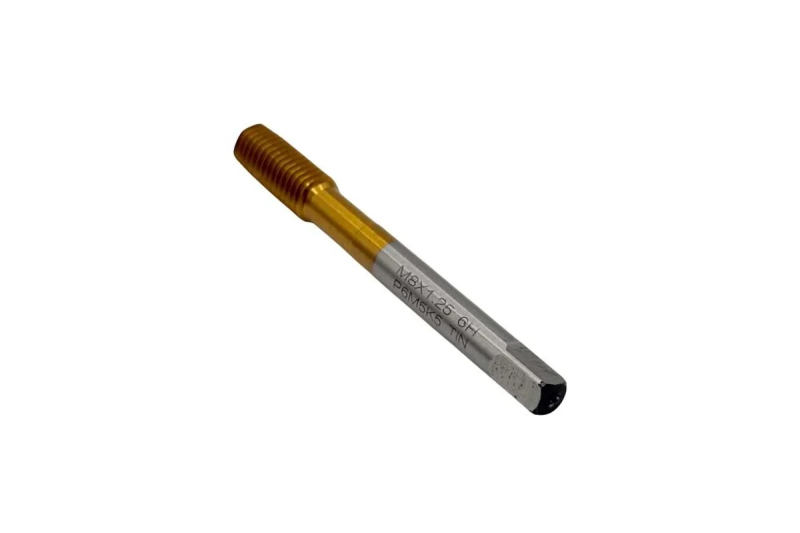

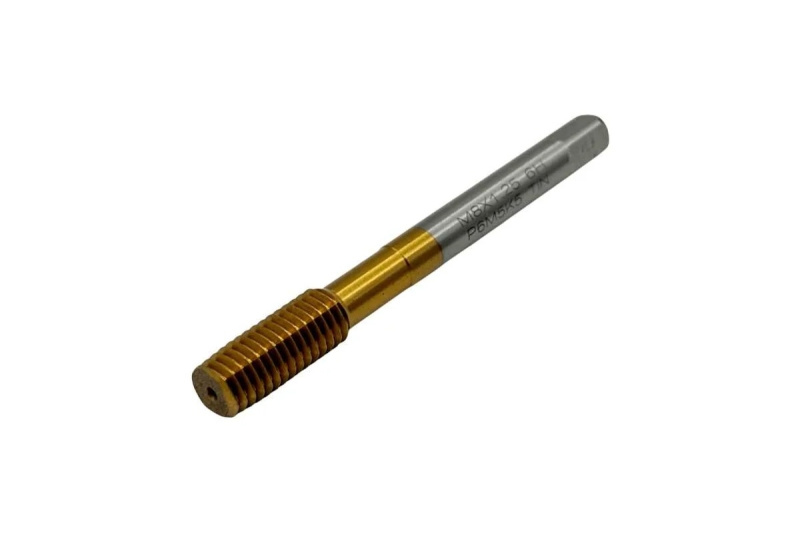

Метчик бесстружечный (раскатник) М8×1,25 из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для накатывания внутренней резьбы без снятия стружки. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705. Раскатник не режет, а выдавливает профиль: стружки нет, резьба упрочнена наклепом, обрыв в отверстии практически исключен. Износостойкое покрытие TiN продлевает ресурс и снижает налипание стружки. Поставляется под складской маркой OTTIMO.
Обрабатываемые материалы
- PСталь конструкционная, углеродистая и низколегированная
- MНержавеющая сталь, аустенитная и дуплексная
- SЖаропрочные сплавы и титан
Что этим делают
- Нарезаемая резьба
- М8×1,25
- Отверстие под резьбу
- ⌀7,38 мм (под выдавливание, ориентировочно d − 0,5P)
Назначение и область применения
Вместо режущих перьев у раскатника — многогранный деформирующий профиль: металл пластически выдавливается в витки, волокна не перерезаются, а огибают профиль. Прочность резьбы выше нарезанной на 20–30%, а сам инструмент не имеет стружечных канавок и потому в разы прочнее на кручение.
Вязкие и пластичные материалы: малоуглеродистые стали, алюминий, медь, латунь — там, где резаная стружка забивает отверстие. Работа со смазкой (масло, эмульсия).
Характеристики
- Тип
- Метчик бесстружечный (раскатник)
- Резьба
- М8×1,25 — метрическая резьба, профиль 60°, ГОСТ 24705
- Угол профиля резьбы
- 60° — метрическая и унифицированная дюймовая резьба
- Шаг резьбы P
- 1,25 мм
- Сверло под резьбу
- ⌀7,38 мм (под выдавливание, ориентировочно d − 0,5P)
- Покрытие
- TiN
- Материал
- кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
- Поле допуска нарезаемой резьбы
- 7H (принято по умолчанию, ГОСТ 16925-93) — поле резьбы общего назначения, метчики классов точности 3 и 4
- Стандарт на допуски резьбовой части
- ГОСТ 16925-93 (ИСО 2857-73)
Что означает обозначение «бесстружечный (раскатник) M 8х1.25 Р6М5К5 с покрытием TiN OTTIMO»
M 8х1.25 — это номинальный диаметр × шаг метрической резьбы, мм.
- M 8х1.25
- номинальный диаметр × шаг метрической резьбы, мм
- Р6М5К5
- кобальтовая быстрорежущая сталь (5% Co)
- TiN
- покрытие нитрид титана
Частые вопросы
Какое отверстие сверлить под М8×1,25?
Под резьбу М8×1,25 сверлите отверстие ⌀7,38 мм (под выдавливание, ориентировочно d − 0,5P) — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.
Можно ли работать этим метчиком вручную?
Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.
Что означает поле допуска 7H?
Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.
Преимущества
- Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
- Подбор и консультация по типоразмеру перед отгрузкой
Сопутствующие товары
- Вороток / держатель
- Метчикодержатель (вороток для метчиков) М 3-М14
Соседние типоразмеры
- Больший размер
- Метчик бесстружечный (раскатник) M 8х1.25 Р6М5К5 (HSSE-PM) FPS381VS-3 с покрытием VS 166656 DC Swiss
- Меньший размер
- Метчик бесстружечный (раскатник) M 6х1.0 Р6М5К5 с покрытием TiN OTTIMO
- Больший размер
- Метчик бесстружечный (раскатник) M10х1.5 Р6М5К5 с покрытием TiN OTTIMO
- Меньший размер
- Метчик бесстружечный (раскатник) M 5х0.8 Р6М5К5 с покрытием TiN OTTIMO
Полный ассортимент раздела Метчики бесстружечные (раскатники) — с ценами, остатками и подбором по размеру.
Отверстие под раскатник сверлится больше, чем под режущий метчик: металл должен куда-то течь. Для М-резьбы ориентир — d − 0,5P; заниженное отверстие ведет к заклиниванию и поломке.
