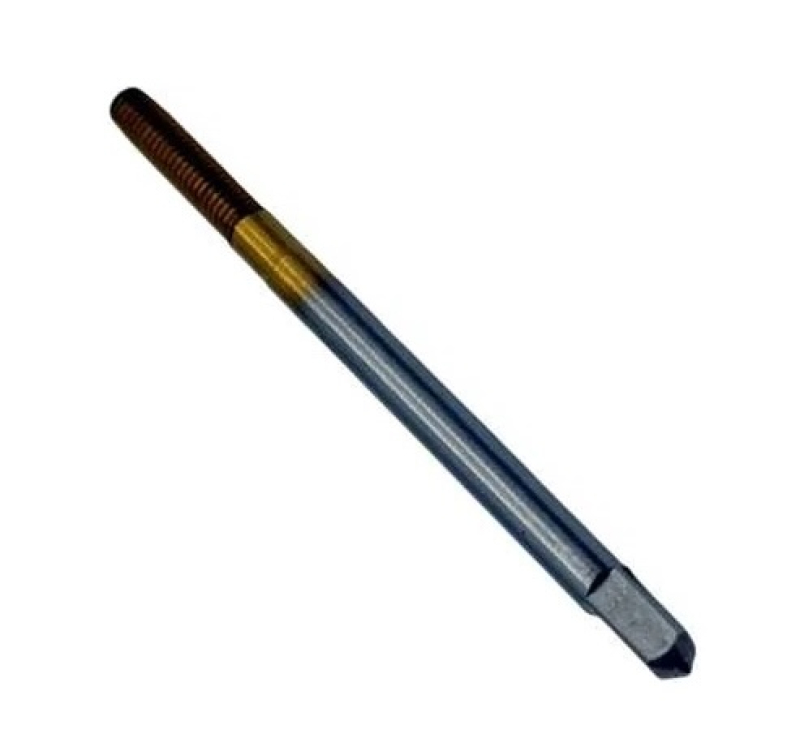

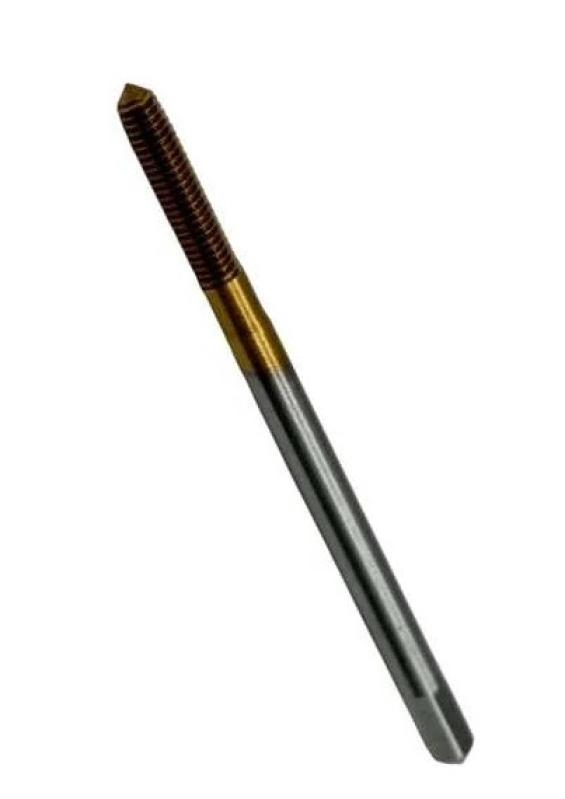

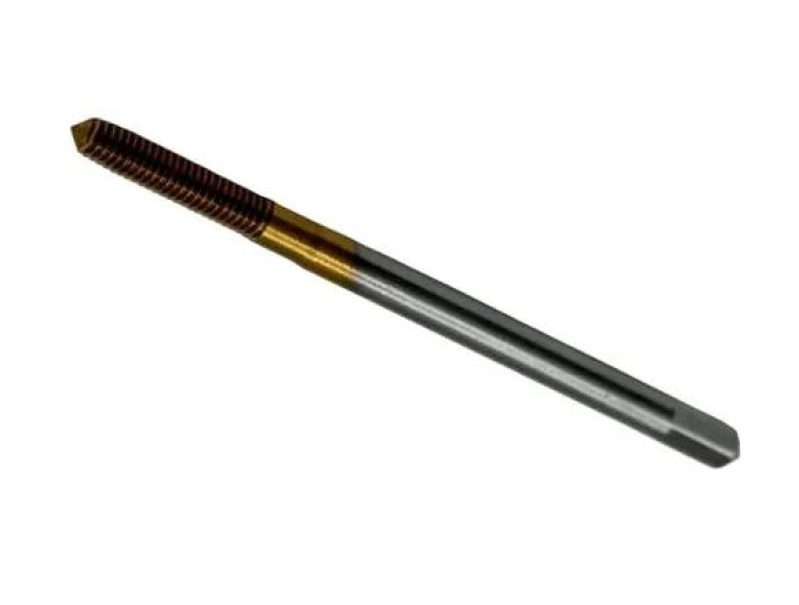

Метчик бесстружечный (раскатник) M 2.5х0.45 Р6М5К5 с покрытием TiN OTTIMO

Метчик бесстружечный (раскатник) М2,5×0,45 из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для накатывания внутренней резьбы без снятия стружки. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705. Раскатник не режет, а выдавливает профиль: стружки нет, резьба упрочнена наклепом, обрыв в отверстии практически исключен. Износостойкое покрытие TiN продлевает ресурс и снижает налипание стружки. Поставляется под складской маркой OTTIMO.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• MНержавеющая сталь, аустенитная и дуплексная
• SЖаропрочные сплавы и титан

Что этим делают

Нарезаемая резьба

М2,5×0,45

Отверстие под резьбу

⌀2,27 мм (под выдавливание, ориентировочно d − 0,5P)

Назначение и область применения

Вместо режущих перьев у раскатника — многогранный деформирующий профиль: металл пластически выдавливается в витки, волокна не перерезаются, а огибают профиль. Прочность резьбы выше нарезанной на 20–30%, а сам инструмент не имеет стружечных канавок и потому в разы прочнее на кручение.

Вязкие и пластичные материалы: малоуглеродистые стали, алюминий, медь, латунь — там, где резаная стружка забивает отверстие. Работа со смазкой (масло, эмульсия).

Характеристики

Тип

Метчик бесстружечный (раскатник)

Резьба

М2,5×0,45 — метрическая резьба, профиль 60°, ГОСТ 24705

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Шаг резьбы P

0,45 мм

Сверло под резьбу

⌀2,27 мм (под выдавливание, ориентировочно d − 0,5P)

Покрытие

TiN

Материал

кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)

Поле допуска нарезаемой резьбы

7H (принято по умолчанию, ГОСТ 16925-93) — поле резьбы общего назначения, метчики классов точности 3 и 4

Стандарт на допуски резьбовой части

ГОСТ 16925-93 (ИСО 2857-73)

Что означает обозначение «бесстружечный (раскатник) M 2.5х0.45 Р6М5К5 с покрытием TiN OTTIMO»

M 2.5х0.45 — это номинальный диаметр × шаг метрической резьбы, мм.

M 2.5х0.45

номинальный диаметр × шаг метрической резьбы, мм

Р6М5К5

кобальтовая быстрорежущая сталь (5% Co)

TiN

покрытие нитрид титана

Частые вопросы

Какое отверстие сверлить под М2,5×0,45?

Под резьбу М2,5×0,45 сверлите отверстие ⌀2,27 мм (под выдавливание, ориентировочно d − 0,5P) — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Что означает поле допуска 7H?

Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.

Преимущества

• Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
• Подбор и консультация по типоразмеру перед отгрузкой
