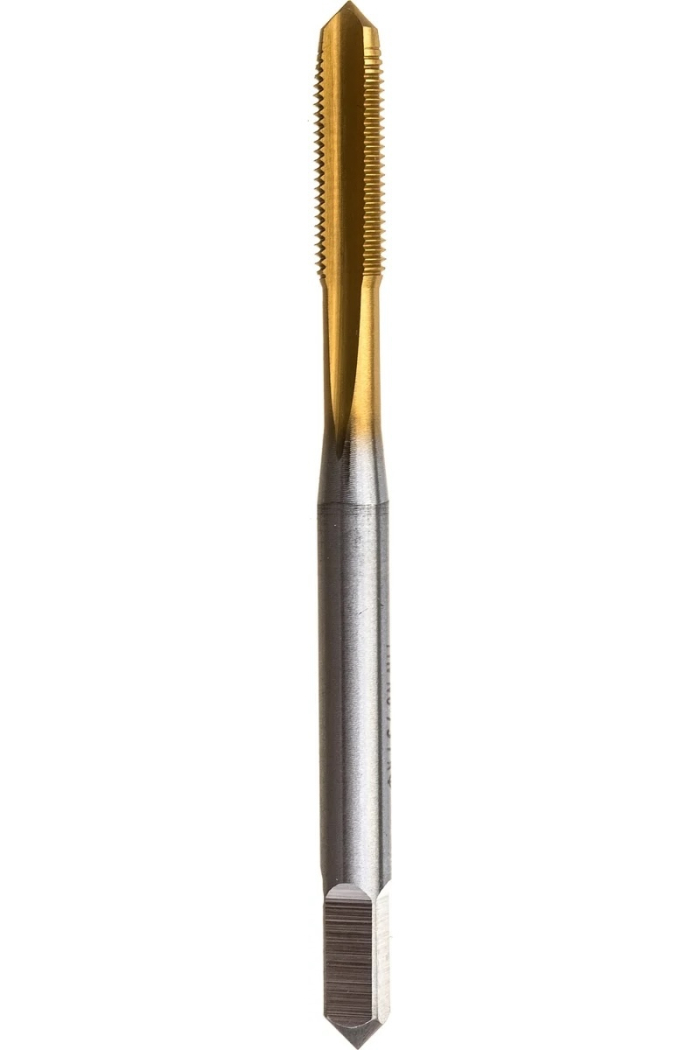

Метчик машинный М3×0,5 из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705. Износостойкое покрытие TiN продлевает ресурс и снижает налипание стружки. PREMIO — собственная марка компании Сплав.
Обрабатываемые материалы
- PСталь конструкционная, углеродистая и низколегированная
- MНержавеющая сталь, аустенитная и дуплексная
- SЖаропрочные сплавы и титан
Что этим делают
- Нарезаемая резьба
- М3×0,5
- Отверстие под резьбу
- ⌀2,5 мм
- Тип отверстий
- сквозные
Назначение и область применения
Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.
Крепежная резьба в сталях и цветных сплавах: станочное нарезание в патронах с осевой компенсацией. Сквозные отверстия: удлиненный заборный конус снижает осевое усилие и риск обрыва. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.
Характеристики
- Тип
- Метчик машинный
- Резьба
- М3×0,5 — метрическая резьба, профиль 60°, ГОСТ 24705
- Угол профиля резьбы
- 60° — метрическая и унифицированная дюймовая резьба
- Шаг резьбы P
- 0,5 мм
- Сверло под резьбу
- ⌀2,5 мм
- Поле допуска резьбы
- 6H — основное поле крепежной резьбы, метчики класса точности 2 со шлифованным профилем
- Покрытие
- TiN
- Материал
- кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
- Серия
- DIN 376
- Общая длина L (DIN 376)
- 56 мм
- Длина рабочей части l₂ (справочно)
- 11 мм
- Диаметр хвостовика d₂
- 2,2 мм
Что означает обозначение «машинно-ручной М 3х0.5 Р6М5К5 (HSS-E) 6H DIN376 TiN для сквозных отверстий PREMIO»
М 3х0.5 — это номинальный диаметр × шаг метрической резьбы, мм.
- М 3х0.5
- номинальный диаметр × шаг метрической резьбы, мм
- Р6М5К5
- кобальтовая быстрорежущая сталь (5% Co)
- 6H
- поле допуска внутренней резьбы (стандартное)
- TiN
- покрытие нитрид титана
- DIN3
- серия по немецкому стандарту DIN
- HSS-E
- кобальтовая быстрорежущая сталь
Частые вопросы
Какое отверстие сверлить под М3×0,5?
Под резьбу М3×0,5 сверлите отверстие ⌀2,5 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.
Можно ли работать этим метчиком вручную?
Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.
Что означает поле допуска 6H?
Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.
Преимущества
- Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
- Подбор и консультация по типоразмеру перед отгрузкой
Сопутствующие товары
- Плашка для этой резьбы
- Плашка VOREL М3 х 0.5 мм, m=25 г (24500)
- Вороток / держатель
- Метчикодержатель (вороток для метчиков) М 3-М14
Соседние типоразмеры
- Больший размер
- Метчик машинно-ручной М 3х0.35 Р6М5 для глухих отверстий
- Меньший размер
- Метчик машинно-ручной М 2.5х0.45 Р6М5 через шаг
- Меньший размер
- Метчик машинно-ручной М 2.0х0.4 Р6М5 для глухих отверстий
- Больший размер
- Метчик машинно-ручной М 4х0.7
Полный ассортимент раздела Метчики машинно-ручные метрические однопроходные — с ценами, остатками и подбором по размеру.
Осевой поджим нужен только на первых двух витках — дальше метчик должен идти по резьбе сам. Давление на вороток после захода ведет к разбиванию профиля и «пьяной» резьбе.
Стандарт DIN 376
Метчик по DIN 376 — машинный метчик для метрической резьбы с крупным шагом (стандарт охватывает М3–М68, на практике — от М12) с проходным (уменьшенным) хвостовиком: хвостовик тоньше внутреннего диаметра резьбы, поэтому метчик проходит сквозь отверстие и нарезает резьбу на любую глубину, в том числе через удлинитель.
Чем отличаются DIN 371 и DIN 376 · Все метчики DIN 376
