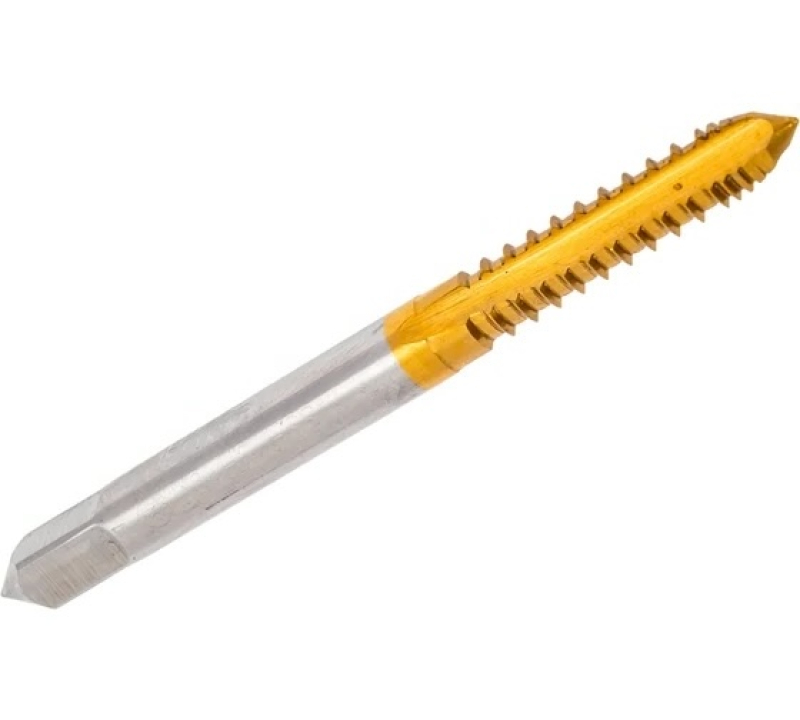

Метчик шахматный М16х2 OTTIMO
Метчик машинно-ручной М16х2 OTTIMO предназначен для внутренней метрической резьбы диаметром 16 мм с шагом 2 мм. Материал Р6М5К5 (HSS-E), покрытие TiN, шахматные зубья через шаг.
Характеристики
- Резьба
- М16х2
- Материал
- Р6М5К5 (HSS-E)
- Покрытие
- TiN
- Бренд
- OTTIMO
- Сквозное отверстие: варианты ГОСТ 17927-72
- Правый/левый: 2629-0099 / 2629-0100; исполнение 2: 2629-1099 / 2629-1100. Общая длина 112,0 мм, рабочая часть 40 мм, l1 = 24,0 мм, φ = 3°.
- Сквозное отверстие: варианты ГОСТ 17928-72
- Правый/левый: 2629-2099 / 2629-2100; исполнение 2: 2629-3099 / 2629-3100. Общая длина 102 мм, рабочая часть 32 мм, l1 = 12,0 мм, φ = 6°.
- Глухое отверстие, чистовой вариант: ГОСТ 17927-72
- Правый/левый: 2629-0507 / 2629-0508; исполнение 2: 2629-1507 / 2629-1508. Общая длина 102 мм, рабочая часть 32 мм, l1 = 6,0 мм, φ = 11°.
- Глухое отверстие, чистовой вариант: ГОСТ 17928-72
- Правый/левый: 2629-2507 / 2629-2508; исполнение 2: 2629-3507 / 2629-3508. Общая длина 102 мм, рабочая часть 32 мм, l1 = 6,0 мм, φ = 11°.
- Глухое отверстие, короткая заборная часть: ГОСТ 17927-72
- Правый/левый: 2629-0509 / 2629-0510; исполнение 2: 2629-1509 / 2629-1510. Общая длина 102 мм, рабочая часть 32 мм, l1 чистового = 4,0 мм, φ = 17°.
- Глухое отверстие, короткая заборная часть: ГОСТ 17928-72
- Правый/левый: 2629-2509 / 2629-2510; исполнение 2: 2629-3509 / 2629-3510. Общая длина 102 мм, рабочая часть 32 мм, l1 чистового = 4,0 мм, φ = 17°.
- Глухое отверстие, черновой вариант: ГОСТ 17927-72
- Правый/левый: 2629-0511 / 2629-0512; исполнение 2: 2629-1511 / 2629-1512. Общая длина 102 мм, рабочая часть 32 мм, l1 = 12,0 мм, φ = 6°.
- Глухое отверстие, черновой вариант: ГОСТ 17928-72
- Правый/левый: 2629-2511 / 2629-2512; исполнение 2: 2629-3511 / 2629-3512. Общая длина 102 мм, рабочая часть 32 мм, l1 = 12,0 мм, φ = 6°.
- Общие размеры перечисленных вариантов (ГОСТ 17927-72, ГОСТ 17928-72)
- d1 = 12,5 мм; l2 = 20 мм; d2 = 11 мм; r = 6,0 мм
Табличные варианты размеров и обозначений: ГОСТ 17927-72; ГОСТ 17928-72. Перечень вариантов не устанавливает исполнение поставляемого метчика.
Подбор и применение
При сверке со спецификацией M16*2 проверьте габариты инструмента: сквозной вариант ГОСТ 17927-72 имеет 112/40 мм, остальные перечисленные варианты 102/32 мм. Разница общей длины составляет 10 мм, длины режущей части 8 мм.
Частые вопросы
Какое сверло нужно под M16x2?
Расчетный ориентир составляет 14 мм: D − P = 16 − 2. Окончательный диаметр сверления выбирают с учетом материала детали и допуска внутренней резьбы.
Подойдет ли М16х2 для глухого отверстия?
Для глухих вариантов приведены общая длина 102 мм и рабочая часть 32 мм. Чистовые варианты имеют l1 = 6 или 4 мм, черновой 12 мм; подтвердите соответствующее исполнение OTTIMO.
Можно ли нарезать М16х2 в нержавейке?
ГОСТ 17927-72 предусматривает варианты М16х2 для нержавеющих и жаропрочных сталей, включая сквозной 112/40 мм. ГОСТ 17928-72 относится к легким сплавам; назначение поставляемого OTTIMO Р6М5К5 TiN согласуйте под материал детали.
Что уточнить перед заказом
- Подтвердите направление резьбы, тип отверстия и габариты исполнения.
- Согласуйте материал детали, заборную часть и комплектность.
- Проверьте поле допуска и присоединительные размеры под патрон или вороток.
Справочно: схема вырезания зубьев по ГОСТ 17927-72
Для сквозных отверстий ГОСТ 17927-72 предусматривает вырезание зубьев на всей длине рабочей части вдоль нитки: через зуб у трехперых метчиков или через два зуба у четырехперых. Для глухих отверстий зубья вырезают только на калибрующей части, начиная с третьего полного зуба.
Это нормативная схема ГОСТ 17927-72; она не устанавливает число перьев и исполнение конкретного метчика OTTIMO.
