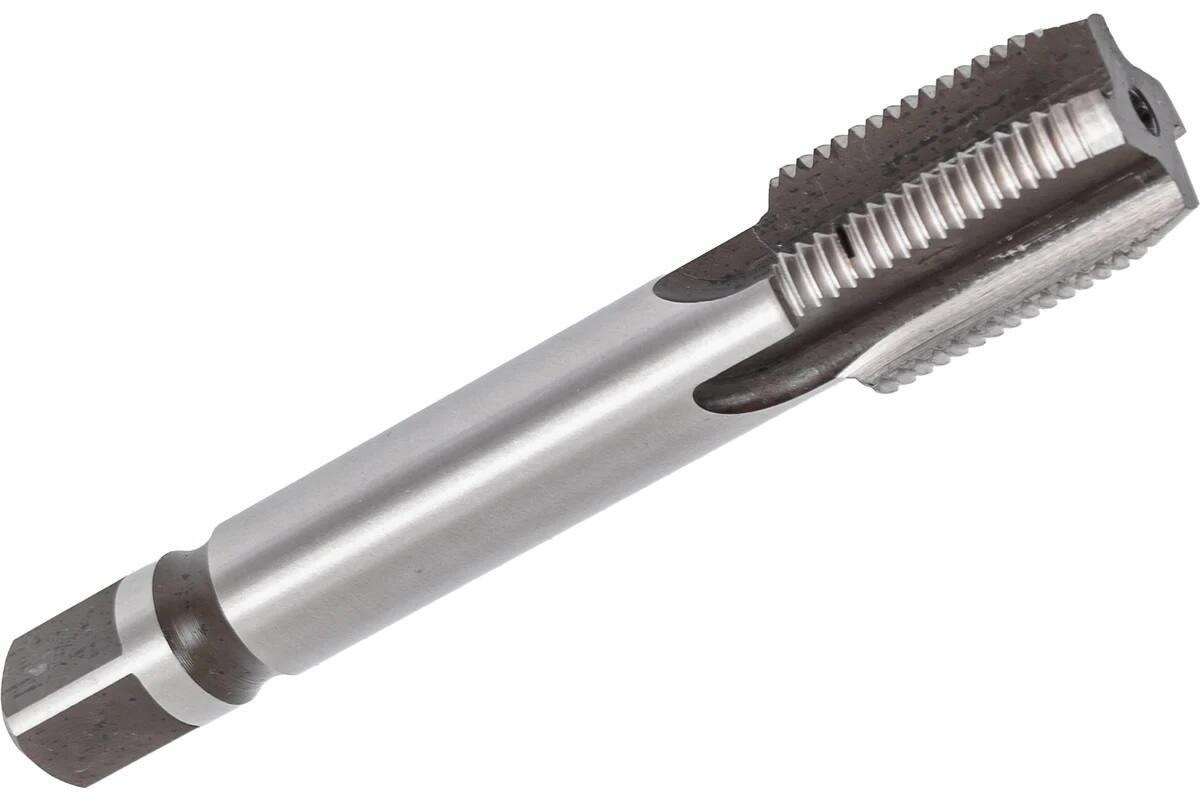

Метчик СП21,8 14Н Р6М5 левый (LH), внутризаводского исполнения — для левой цилиндрической резьбы штуцера вентиля горючих газов: пропан-бутан, водород и другие. Левое направление на арматуре горючих газов исключает подключение кислородного редуктора. Диаметр 21,8 мм, 14 ниток на дюйм, сталь Р6М5.
- Мастерским по ремонту и обслуживанию газовых баллонов и вентилей
- Участкам, где перебирают редукторы и накидные гайки пропановой и другой арматуры горючих газов
- Инструментальным кладовым, где нужен метчик под нестандартную резьбу 21,8 × 1/14", которой нет в метрическом и дюймовом рядах
Назначение и область применения
Левая резьба 21,8 мм × 1/14" стоит на боковых штуцерах вентилей и на накидных гайках редукторов для горючих газов: пропан-бутан, водород, метан. Правые и левые штуцеры одного диаметра сделаны несовместимыми намеренно, поэтому метчик с правой резьбой для такой арматуры не подходит, а левый нельзя ставить на кислородный штуцер.
Типовые работы: восстановление сорванной или забитой резьбы на штуцере вентиля после ремонта, калибровка резьбы в накидной гайке пропанового редуктора, нарезка резьбы в переходниках и заглушках, которые изготавливают в ремонтной мастерской. Резьба цилиндрическая, уплотнение дает не сама резьба, а прокладка под накидной гайкой — поэтому при калибровке важен не натяг, а чистота профиля по всей длине.
Обрабатываемые материалы
- PСталь горловин баллонов, корпусов вентилей и штуцеров
- NЛатунь и бронза корпусов вентилей, редукторов, накидных гаек
Характеристики резьбы
- Тип резьбы
- цилиндрическая специальная, баллонная (штуцер вентиля); не путать с конической резьбой горловины W по ГОСТ 9909-81
- Обозначение
- СП21,8 14Н; в европейской нотации W 21,8 × 1/14" (DIN 477)
- Номинальный диаметр
- 21,8 мм
- Шаг
- 14 ниток на дюйм = 1,814 мм
- Угол профиля
- 55° (профиль Витворта)
- Направление
- левое (LH)
- Материал
- быстрорежущая сталь Р6М5 (HSS, аналог M2)
Внутризаводское исполнение: резьбовая часть выполнена по размерам стандарта, а общая длина, диаметр и квадрат хвостовика, число стружечных канавок заданы заводским чертежом, а не ГОСТ 3266-81. Если метчик нужен под конкретный патрон или вороток — сверяйте посадочные размеры по фото и паспорту позиции до заказа.
Что означает обозначение
- СП21,8
- специальная цилиндрическая резьба номинальным диаметром 21,8 мм
- 14Н
- 14 ниток на дюйм, шаг 1,814 мм
- левый (LH)
- левая резьба, метчик вращают против часовой стрелки; для арматуры горючих газов
- Р6М5
- быстрорежущая сталь, аналог HSS M2
- внутризаводское исполнение
- размеры резьбы — по стандарту, конструкция метчика (длина, хвостовик, канавки) — по внутризаводскому чертежу
Сталь Р6М5
Р6М5 — вольфрамо-молибденовая быстрорежущая сталь (6 % вольфрама, 5 % молибдена), международный аналог HSS M2 по ГОСТ 19265-73. Для метчиков это базовая марка: она держит кромку и при ручной нарезке воротком, и на станке с патроном осевой компенсации, работает по конструкционной стали горловин и по латуни вентильных корпусов. Ограничение — нержавеющие и жаропрочные стали, где выгоднее кобальтовая Р6М5К5.
Частые вопросы
Уплотнение по этой резьбе достигается натягом?
Нет, резьба цилиндрическая. Герметичность дает прокладка между штуцером и редуктором, которую поджимает накидная гайка. Поэтому после калибровки метчиком резьба должна быть чистой по всей длине, а торец штуцера — без задиров.
Это та же резьба, что на горловине баллона?
Нет. На горловине — коническая W (19,2; 27,8 или 30,3 мм, ГОСТ 9909-81), а СП21,8 — цилиндрическая резьба бокового штуцера вентиля, на которую накручивают гайку редуктора. Общий у них только шаг 14 ниток на дюйм.
Почему на пропановом штуцере резьба левая?
Чтобы редуктор кислорода или другого негорючего газа физически нельзя было накрутить на арматуру горючего газа. Правая и левая резьбы одного диаметра несовместимы, и это защита от ошибки при подключении. Соответственно правый метчик СП21,8 для пропановой арматуры не подходит.
Как подобрать: сначала направление резьбы — правая для кислорода, азота, аргона, углекислоты, левая для пропана, водорода и других горючих газов; затем марка стали под способ нарезки. Диаметр 21,8 мм и шаг 14 ниток на дюйм у всех позиций раздела одинаковы.
Сопутствующие товары и соседние типоразмеры
- Вороток
- Воротки (метчикодержатели) — для ручной нарезки квадрат хвостовика зажимают в вороток
- Метчик СП21,8 правый
- Метчик СП21.8 14Н для цилиндрической резьбы (баллонная резьба) — правая цилиндрическая резьба штуцера, 14 ниток на дюйм
- Метчик W19,2
- Метчик W19.2 для конической резьбы (баллонная резьба) Р6М5 — коническая резьба горловины малолитражных баллонов, Р6М5
- Метчик W27,8
- Метчик W27.8 для конической резьбы (баллонная резьба) — коническая резьба горловины 40-литровых баллонов
- Другая арматурная резьба
- Метчики VG (вентильная золотниковая резьба) — для золотников и шпинделей запорной арматуры
Все типоразмеры W19,2, W27,8, W30,3 и СП21,8 правые и левые собраны в разделе Метчики для баллонной резьбы W, СП.
