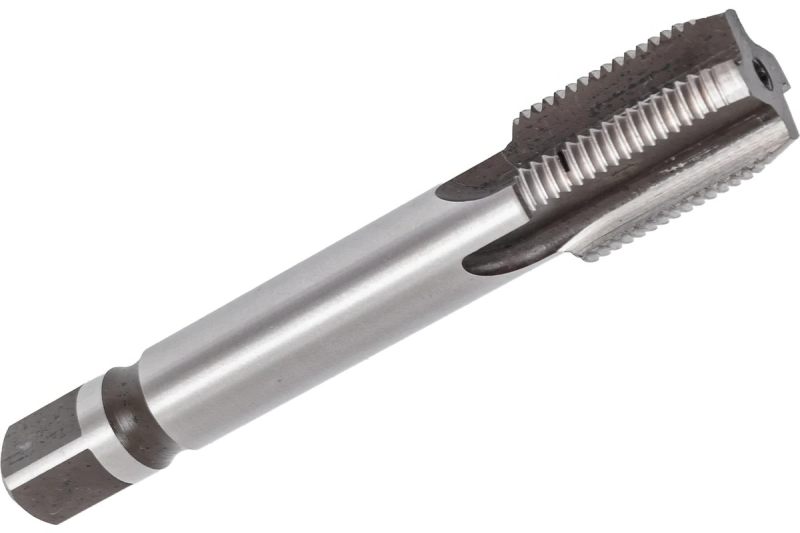

Метчик W27,8 внутризаводского изготовления — для конической резьбы горловины 40-литровых промышленных баллонов по ГОСТ 9909-81. Профиль, конусность 3:25 и шаг 1,814 мм соответствуют стандарту; длина, хвостовик и число стружечных канавок заданы внутризаводским чертежом. Марка стали в исходных данных не указана.
- Пунктам переосвидетельствования и перевентиливания баллонов
- Ремонтным участкам предприятий с собственным парком газовых баллонов
- Мастерским, где изготавливают переходники, заглушки и калибры под резьбу W27,8
Где применяется
Стандартный 40-литровый баллон для кислорода, азота, аргона, углекислоты или сварочной смеси имеет горловину с резьбой W27,8 — это самый массовый типоразмер в парке промышленных баллонов. Метчик W27,8 нужен при каждой замене вентиля, когда резьбу горловины прогоняют перед установкой нового, и при изготовлении заглушек и переходников под эту горловину.
Герметичность конического соединения вентиль–горловина создается натягом по виткам, без прокладки. Из этого следует главное правило работы: метчик доводят до положения, при котором резьбовой калибр или сам вентиль садится на расчетную глубину, и останавливаются. Лишние обороты увеличивают диаметр в основной плоскости, и натяг пропадает.
Обрабатываемые материалы
- PСталь горловин баллонов, корпусов вентилей и штуцеров
- NЛатунь и бронза корпусов вентилей, редукторов, накидных гаек
Характеристики резьбы по ГОСТ 9909-81
- Тип резьбы
- коническая резьба вентилей и баллонов для газов по ГОСТ 9909-81 (PDF)
- Обозначение
- W27,8 (буква W + номинальный диаметр)
- Конусность
- 3:25 (угол конуса 6°52′4″, угол уклона 3°26′2″)
- Шаг Р
- 1,814 мм; 14 шагов на длине 25,4 мм
- Угол профиля
- 55°, высота исходного треугольника H = 0,960491P = 1,742331 мм
- Наружный диаметр D в основной плоскости
- 27,8 мм
- Средний диаметр D2
- 26,636 мм
- Внутренний диаметр D1
- 25,472 мм
- Рабочая длина резьбы l1
- не менее 26 мм
- Длина наружной резьбы от торца до основной плоскости l2
- 17,667 мм
- Смещение основной плоскости
- не более ±1,5 мм; для баллонов рекомендовано отрицательное
- Материал метчика
- уточняйте по паспорту партии
Внутризаводское исполнение: резьбовая часть выполнена по размерам стандарта, а общая длина, диаметр и квадрат хвостовика, число стружечных канавок заданы заводским чертежом, а не ГОСТ 3266-81. Если метчик нужен под конкретный патрон или вороток — сверяйте посадочные размеры по фото и паспорту позиции до заказа.
Что означает обозначение
- W
- по ГОСТ 9909-81 — коническая резьба вентилей и баллонов для газов, конусность 3:25
- W27,8
- номинальный (наружный) диаметр резьбы в основной плоскости, мм
- внутризаводское исполнение
- размеры резьбы — по стандарту, конструкция метчика (длина, хвостовик, канавки) — по внутризаводскому чертежу
Что известно о материале
В исходных данных позиции марка стали не указана. Перед заказом уточните по паспорту партии: от марки зависит, годится ли метчик для станочной нарезки и для твердых горловин или только для ручной работы воротком в мягкой стали и латуни.
Частые вопросы
Ручная нарезка или на станке?
Обе допустимы. Вручную — воротком с квадратом под хвостовик, с обильной смазкой и реверсом на четверть оборота для дробления стружки. На станке — в патроне с осевой компенсацией и на пониженных оборотах для конического метчика; для стали 9ХС станочная нарезка не рекомендуется.
Чем баллонная резьба W отличается от трубной конической R и дюймовой K?
Все три конические, но у W по ГОСТ 9909-81 конусность 3:25, а у R (Rc) и K — 1:16. Углы профиля тоже разные: у W и R — 55°, у K — 60°. Метчик одного семейства резьбу другого не восстановит, даже если диаметр близкий.
Можно ли нарезать резьбу W метрическим метчиком близкого диаметра?
Нет. Резьба W коническая с шагом 1,814 мм и углом профиля 55°; метрический метчик даст цилиндрическую резьбу с шагом 1,5 или 2 мм и профилем 60°. Вентиль либо не пойдет, либо сядет без натяга и не удержит давление.
Как подобрать: размер W берут только по паспорту баллона или по резьбе снятого вентиля; шаг у всех трех типоразмеров одинаков, поэтому «посчитать нитки» недостаточно — нужен диаметр. Марку стали выбирают под материал горловины и способ нарезки.
Сопутствующие товары и соседние типоразмеры
- Вороток
- Воротки (метчикодержатели) — для ручной нарезки квадрат хвостовика зажимают в вороток
- Метчик W19,2
- Метчик W19.2 для конической резьбы (баллонная резьба) Р6М5 — коническая резьба горловины малолитражных баллонов, Р6М5
- Метчик W30,3
- Метчик W30.3 для конической резьбы (баллонная резьба) Р6М5 — наибольший типоразмер конической резьбы, Р6М5
- Метчик СП21,8 левый
- Метчик СП21.8 14Н Р6М5 для цилиндрической резьбы (баллонная резьба) левый (LH) — левая цилиндрическая резьба для арматуры горючих газов
- Другая коническая резьба
- Метчики конические K 60° ГОСТ 6227-80 — конусность 1:16, не взаимозаменяемы с W
Все типоразмеры W19,2, W27,8, W30,3 и СП21,8 правые и левые собраны в разделе Метчики для баллонной резьбы W, СП.
