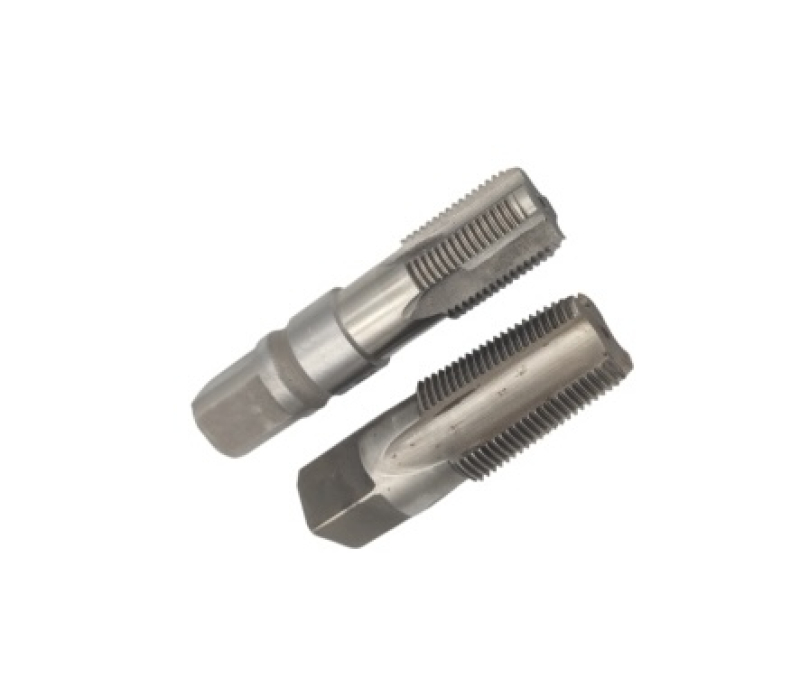

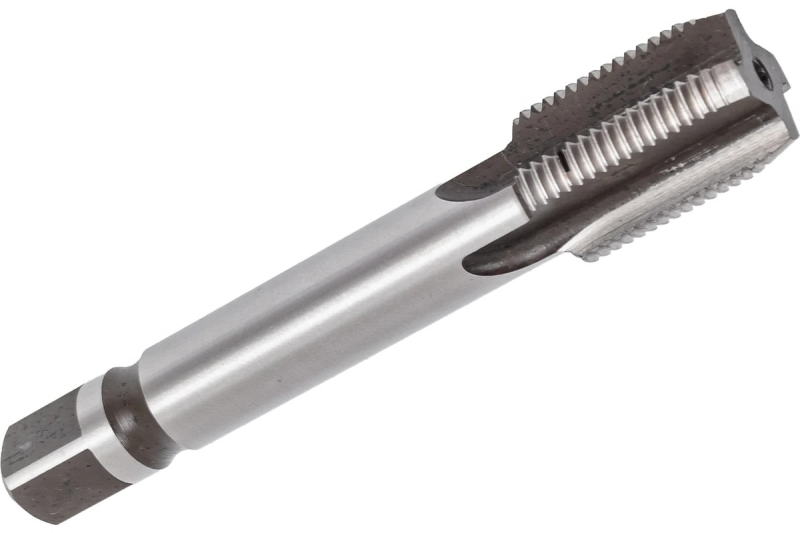

Метчик W30.3 для конической резьбы (баллонная резьба) Р6М5

Метчик W30,3 Р6М5, внутризаводское исполнение — конический метчик под наибольший из трех типоразмеров баллонной резьбы ГОСТ 9909-81. Средний диаметр в основной плоскости 29,136 мм, внутренний 27,972 мм, шаг 1,814 мм. Быстрорежущая сталь Р6М5, конструкция метчика — по внутризаводскому чертежу.

Что означает обозначение

W

по ГОСТ 9909-81 — коническая резьба вентилей и баллонов для газов, конусность 3:25

W30,3

номинальный (наружный) диаметр резьбы в основной плоскости, мм

Р6М5

быстрорежущая сталь, аналог HSS M2

внутризаводское исполнение

размеры резьбы — по стандарту, конструкция метчика (длина, хвостовик, канавки) — по внутризаводскому чертежу

Характеристики резьбы по ГОСТ 9909-81

Тип резьбы

коническая резьба вентилей и баллонов для газов по ГОСТ 9909-81 (PDF)

Обозначение

W30,3 (буква W + номинальный диаметр)

Конусность

3:25 (угол конуса 6°52′4″, угол уклона 3°26′2″)

Шаг Р

1,814 мм; 14 шагов на длине 25,4 мм

Угол профиля

55°, высота исходного треугольника H = 0,960491P = 1,742331 мм

Наружный диаметр D в основной плоскости

30,3 мм

Средний диаметр D2

29,136 мм

Внутренний диаметр D1

27,972 мм

Рабочая длина резьбы l1

не менее 26 мм

Длина наружной резьбы от торца до основной плоскости l2

17,667 мм

Смещение основной плоскости

не более ±1,5 мм; для баллонов рекомендовано отрицательное

Материал метчика

быстрорежущая сталь Р6М5 (HSS, аналог M2)

Внутризаводское исполнение: резьбовая часть выполнена по размерам стандарта, а общая длина, диаметр и квадрат хвостовика, число стружечных канавок заданы заводским чертежом, а не ГОСТ 3266-81. Если метчик нужен под конкретный патрон или вороток — сверяйте посадочные размеры по фото и паспорту позиции до заказа.

Назначение и область применения

W30,3 — наибольший из трех типоразмеров конической резьбы ГОСТ 9909-81. Он встречается на отдельных типах баллонов с усиленной горловиной; типоразмер горловины конкретного баллона всегда сверяют по его паспорту или по резьбе снятого вентиля, потому что диаметр 30,3 мм внешне легко спутать с 27,8 мм.

Резьба коническая: вентиль ввинчивается в горловину с натягом, и уплотнение достигается по виткам без прокладки. Поэтому метчик нельзя гонять до конца режущей части «пока идет» — глубину нарезки контролируют по резьбовому калибру или по самому вентилю, а перерезанная горловина натяга уже не даст.

Обрабатываемые материалы

• PСталь горловин баллонов, корпусов вентилей и штуцеров
• NЛатунь и бронза корпусов вентилей, редукторов, накидных гаек

Сталь Р6М5

Р6М5 — вольфрамо-молибденовая быстрорежущая сталь (6 % вольфрама, 5 % молибдена), международный аналог HSS M2 по ГОСТ 19265-73. Для метчиков это базовая марка: она держит кромку и при ручной нарезке воротком, и на станке с патроном осевой компенсации, работает по конструкционной стали горловин и по латуни вентильных корпусов. Ограничение — нержавеющие и жаропрочные стали, где выгоднее кобальтовая Р6М5К5.

Сопутствующие товары и соседние типоразмеры

Вороток

Воротки (метчикодержатели) — для ручной нарезки квадрат хвостовика зажимают в вороток

Метчик W19,2

Метчик W19.2 для конической резьбы (баллонная резьба) Р6М5 — коническая резьба горловины малолитражных баллонов, Р6М5

Метчик W27,8

Метчик W27.8 для конической резьбы (баллонная резьба) — коническая резьба горловины 40-литровых баллонов

Комплект W27,8

Метчик W27.8 для конической резьбы (баллонная резьба) комплект из 2-х штук Р18 — черновой и чистовой метчики W27,8 из стали Р18

Другая коническая резьба

Метчики конические K 60° ГОСТ 6227-80 — конусность 1:16, не взаимозаменяемы с W

Частые вопросы

Какая смазка нужна при нарезке в стальной горловине?

Масляная СОЖ или густая резьбонарезная паста: коническая резьба режется по всей длине одновременно, момент на воротке высокий, и всухую кромка садится за несколько горловин. Для латуни допустима работа с минимальной смазкой.

Как понять, какой размер резьбы в горловине: W19,2, W27,8 или W30,3?

По паспорту баллона или по снятому вентилю: замерить наружный диаметр его резьбы в основной плоскости штангенциркулем. 19,2 мм характерен для малолитражных баллонов, 27,8 — для стандартных 40-литровых, 30,3 встречается реже. Шаг у всех трех одинаков — 14 ниток на дюйм.

Как контролировать глубину нарезки конической резьбы?

По резьбовому калибру-пробке или по вентилю, который будет установлен: ГОСТ 9909-81 допускает смещение основной плоскости не более ±1,5 мм, для баллона рекомендовано отрицательное смещение. Метчик подают до тех пор, пока калибр не сядет в предписанное положение, и не глубже.
