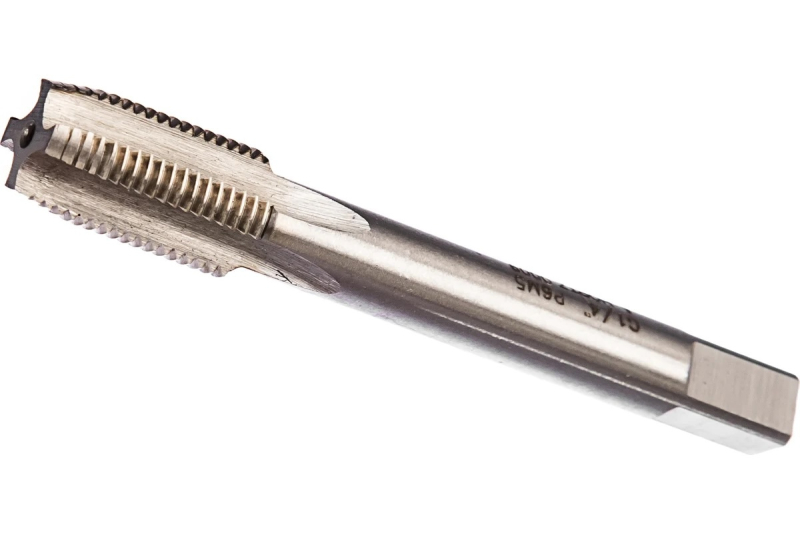

Метчик трубный G 1/4″ — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: трубная цилиндрическая резьба (BSPP), профиль 55°, ГОСТ 6357-81. Импортное производство (КНР).
Что этим делают
- Нарезаемая резьба
- G 1/4″
- Тип отверстий
- сквозные
Назначение и область применения
Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.
Трубные муфты, фитинги и сантехническая арматура — размер резьбы соответствует условному проходу трубы. Сквозные отверстия: удлиненный заборный конус снижает осевое усилие и риск обрыва. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.
Характеристики
- Тип
- Метчик трубный
- Резьба
- G 1/4″ — трубная цилиндрическая резьба (BSPP), профиль 55°, ГОСТ 6357-81
- Шаг резьбы
- 1,337 мм (19 ниток на дюйм), по ГОСТ 6357-81
- Угол профиля резьбы
- 55° — трубная и резьба Витворта
- Наружный диаметр резьбы
- 13,16 мм
- Общая длина L
- 90 мм
- Длина резьбовой части l
- 25 мм
- Аналог обозначения по ГОСТ
- 2625-0009 / 2624-0009 (исп. 1/2; одинарный для сквозных отверстий, праворежущий)
- Стандарт на метчик
- ГОСТ 3266-81
Размеры и обозначения сверены с таблицами ГОСТ 3266-81, август 2026.
Что означает обозначение «трубный машинно-ручной G 1/4" Китай для сквозных отверстий 2625-0009 ГОСТ 3266-81»
G 1 — это трубная цилиндрическая резьба (размер по условному проходу).
- G 1
- трубная цилиндрическая резьба (размер по условному проходу)
- ГОСТ 3
- стандарт, определяющий размеры и требования
- 2625-0009
- обозначение типоразмера по ГОСТ
Обозначения по ГОСТ 3266-81
Праворежущим метчикам G 1/4″ соответствуют шифры: одинарные для сквозных отверстий — 2625-0009, 2624-0009; одинарные для глухих отверстий — 2625-0011, 2624-0011; комплектные черновые — 2625-0015, 2624-0015; комплектные чистовые — 2625-0013, 2624-0013. По любому из этих обозначений можно подобрать и заказать инструмент данного типоразмера.
Частые вопросы
Можно ли работать этим метчиком вручную?
Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.
Хватит ли длины для моей детали?
Общая длина метчика — 90 мм, резьбовая часть 25 мм. Для более глубоких резьб нужен метчик удлиненной серии или гаечный.
Преимущества
- Размеры и геометрия по ГОСТ 3266-81 — взаимозаменяем с инструментом других заводов
- Полный набор заводских шифров в карточке — легко сверить с чертежом или старым инструментом
- Подбор и консультация по типоразмеру перед отгрузкой
Сопутствующие товары
- Плашка для этой резьбы
- Плашка G 1/4" Китай
- Вороток / держатель
- Метчикодержатель (вороток для метчиков) М 3-М14
Соседние типоразмеры
- Больший размер
- Метчик трубный машинно-ручной G 1/4" Р6М5К5 (HSS-E) для глухих отверстий винтовой DORMER Германия
- Меньший размер
- Метчик трубный ручной G 1/8" комплектный
- Больший размер
- Метчик трубный ручной G 3/8" комплектный
- Больший размер
- Метчик трубный ручной G 1/2" комплектный
Полный ассортимент раздела Метчики трубные G машинно-ручные — с ценами, остатками и подбором по размеру.
Осевой поджим нужен только на первых двух витках — дальше метчик должен идти по резьбе сам. Давление на вороток после захода ведет к разбиванию профиля и «пьяной» резьбе.
