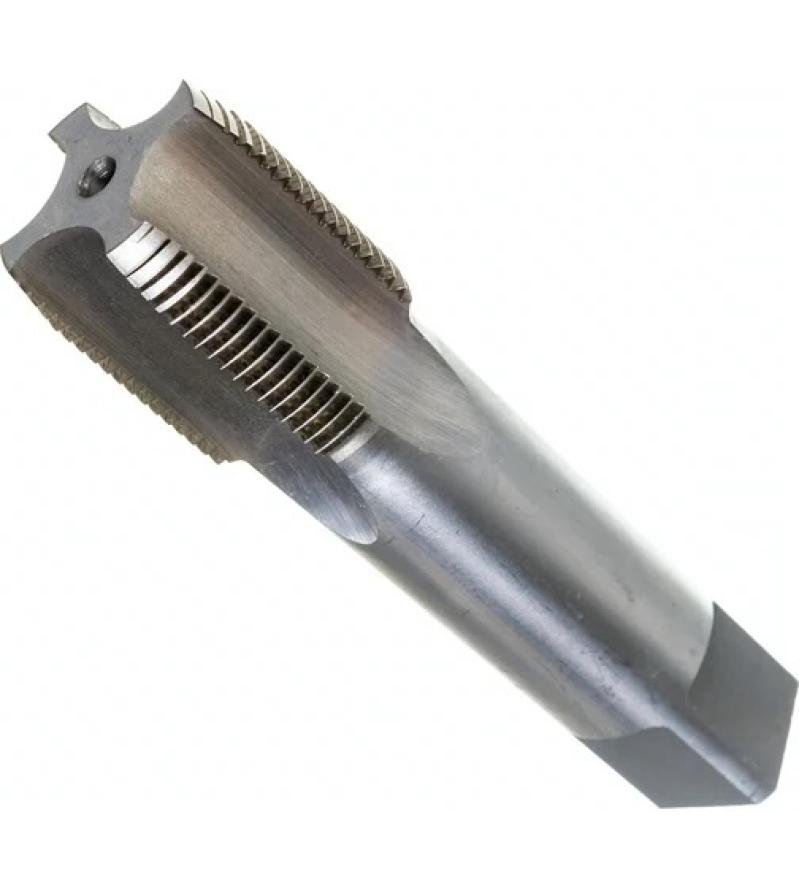

Метчик трубный машинно-ручной G 1" 2625-0057
Трубный машинно-ручной метчик G 1" предназначен для нарезания внутренней трубной резьбы в сквозных отверстиях. Обозначение 2625-0057 соответствует правому одинарному метчику исполнения 1.
Характеристики
- Резьба
- G 1", трубная цилиндрическая
- Направление резьбы
- Правое
- Исполнение (ГОСТ 3266-81)
- 1, одинарный для сквозных отверстий
- Номинальный диаметр резьбы (ГОСТ 3266-81)
- 33,249 мм
- Шаг резьбы (ГОСТ 3266-81)
- 2,309 мм; 11 ниток на длине 25,4 мм
- Общая длина
- 140 мм
- Длина рабочей части
- 40 мм
- Длина заборной части (ГОСТ 3266-81)
- 14 мм
- Угол заборной части (ГОСТ 3266-81)
- 5°30′
- Диаметр хвостовика (ГОСТ 3266-81)
- 28,0 мм, поле допуска h9
- Допуск общей длины (ГОСТ 3266-81)
- h16
- Обозначение
- 2625-0057
Размеры и обозначение: ГОСТ 3266-81.
Подбор и применение
Для установки метчика 2625-0057 подбирайте оснастку под хвостовик диаметром 28,0 мм. При нарезании сквозной резьбы учитывайте выход заборной части длиной 14 мм за обрабатываемый участок. Длина режущей части 40 мм не задает допустимую глубину резьбы без проверки вылета и доступа оснастки.
Частые вопросы
Какой диаметр соответствует трубной резьбе G 1"?
Номинальный диаметр резьбы G 1" составляет 33,249 мм; это не диаметр сверла под нарезание.
Какой шаг у метчика G 1" 2625-0057?
Шаг составляет 2,309 мм, то есть 11 ниток на длине 25,4 мм.
Что означает размер 140/40 мм?
140 мм составляет общая длина инструмента, 40 мм составляет длина рабочей части.
Какое направление резьбы у 2625-0057?
Метчик 2625-0057 нарезает правую резьбу G 1".
Что уточнить перед заказом
- Согласуйте марку инструментальной стали и пригодность для материала детали с резьбой G 1".
- Уточните класс точности метчика 2625-0057 под требования чертежа.
- Проверьте размер приводного квадрата и совместимость с выбранным патроном или воротком.
