Пластина твердосплавная 08116-190610-236 Т5К10 (Н30)

Пластина 08116-190610-236 Т5К10: параллелограммная 55° для копировальных резцов

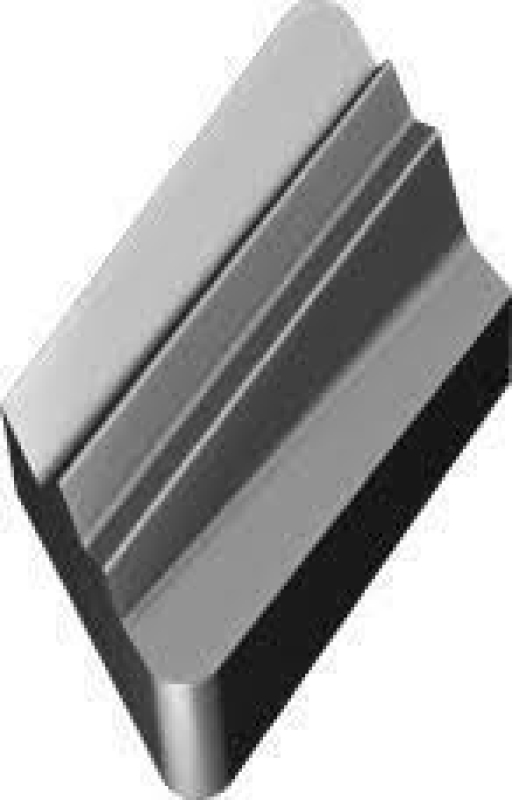

Пластина твердосплавная 08116-190610-236 Т5К10 (Н30) — сменная параллелограммная пластина с углом 55° и стружколомающими канавками, класс допуска U. По ГОСТ 19042-80 пластины 08116 (буквенное обозначение KNUX) применяют в токарных резцах, работающих по копиру.

Характеристики

Тип пластины (ГОСТ 19042-80)

08116, буквенное обозначение KNUX

Форма (ГОСТ 19042-80)

параллелограммная с углом 55° при вершине, буква K, цифровое обозначение 08

Задний угол (ГОСТ 19042-80)

N, 0°

Класс допуска (ГОСТ 19042-80)

U, цифровое обозначение 1

Конструктивные особенности (ГОСТ 19042-80)

стружколомающие канавки; буква X указывает на особенности, которые поясняются чертежом (табл. 6)

Размер пластины

19, длина самой длинной режущей кромки в мм (п. 2.1.5 ГОСТ 19042-80)

Рабочая толщина

06, то есть 6,35 мм (табл. 6б ГОСТ 19042-80)

Радиус при вершине

10, то есть 1,0 мм (п. 2.1.7.2 ГОСТ 19042-80)

Марка сплава (ГОСТ 19086-80)

твердый сплав Т5К10

Группа применения (ГОСТ 19086-80)

P30, синий маркировочный цвет

Отклонения класса U (ГОСТ 19042-80)

d от ±0,08 до ±0,25 мм, m от ±0,13 до ±0,38 мм, значения зависят от размера пластины

Размеры и обозначения — ГОСТ 19042-80; технические требования — ГОСТ 19086-80. Конструкция и размеры пластин 08116 заданы стандартом ГОСТ 19062.

Подбор и применение

В обозначении 190610 зашифрованы три размера: длина главной кромки 19 мм, толщина 6,35 мм, радиус при вершине 1,0 мм. Именно по ним подбирают гнездо державки для копировальной обработки. Острый угол 55° позволяет подходить к контуру с малым углом в плане, поэтому тип 08116 стандарт относит к резцам, работающим по копиру. Сплав Т5К10 в приложении 2 ГОСТ 19086-80 стоит в группе P30, это основная группа P с синей маркировкой на этикетке.

Справочно (ГОСТ 19086-80)

Нормы стандарта для этого типа и сплава, а не замеры конкретного экземпляра.

Радиус округления режущей кромки

0,03-0,05 мм при диаметре вписанной окружности до 15,875 мм, 0,05-0,08 мм при большем диаметре (табл. 1)

Выкрашивания, класс U с канавками, кромка от 16 до 27 мм

на радиусе при вершине до 0,15×0,30 мм, на режущей кромке до 0,20×0,40 мм, на средней части кромки до 0,25×0,50 мм; не более трех на кромках одной стороны (пп. 2.9.2, 2.9.3)

Шероховатость Ra, не более

0,32 мкм на передних поверхностях, 0,63 мкм на опорных (табл. 6)

Упаковка

до 10 шт. в футляре с индивидуальными ячейками (п. 2.18)

Частые вопросы

Что значит 08116 в обозначении пластины?

08 — параллелограммная форма с углом 55°, первая 1 — задний угол 0°, вторая 1 — класс допуска U. Буквенный вариант по таблице 12 ГОСТ 19042-80 — KNUX.

Как расшифровать размер 190610?

19 — длина самой длинной кромки в мм, 06 — толщина 6,35 мм, 10 — радиус при вершине 1,0 мм.

К какой группе применения относится Т5К10?

К группе P30 основной группы P; маркировочный цвет синий (приложение 2 ГОСТ 19086-80).

Бывает ли пластина 08116 правой и левой?

Да, для типа 08116 стандарт предусматривает правое и левое исполнения (табл. 12 ГОСТ 19042-80).

Что уточнить перед заказом

• Исполнение: правая или левая, по направлению резания державки.
• Посадочное гнездо и тип крепления: по чертежу копировального резца.
