Пластина твердосплавная для горного инструмента Г1109 ВК15

Пластина твердосплавная Г1109 ВК15 для горного инструмента

Пластина твердосплавная для горного инструмента Г1109 ВК15 — напаиваемая пластина из твердого сплава ВК15 для армирования коронок. Ее припаивают в паз корпуса бура или коронки, и она принимает на себя контакт с породой.

Характеристики

Тип изделия

пластина твердосплавная напаиваемая

Обозначение формы

Г1109

Марка сплава

ВК15

Группа сплава

вольфрамокобальтовый (WC-Co)

Содержание кобальта (по марке)

15 %

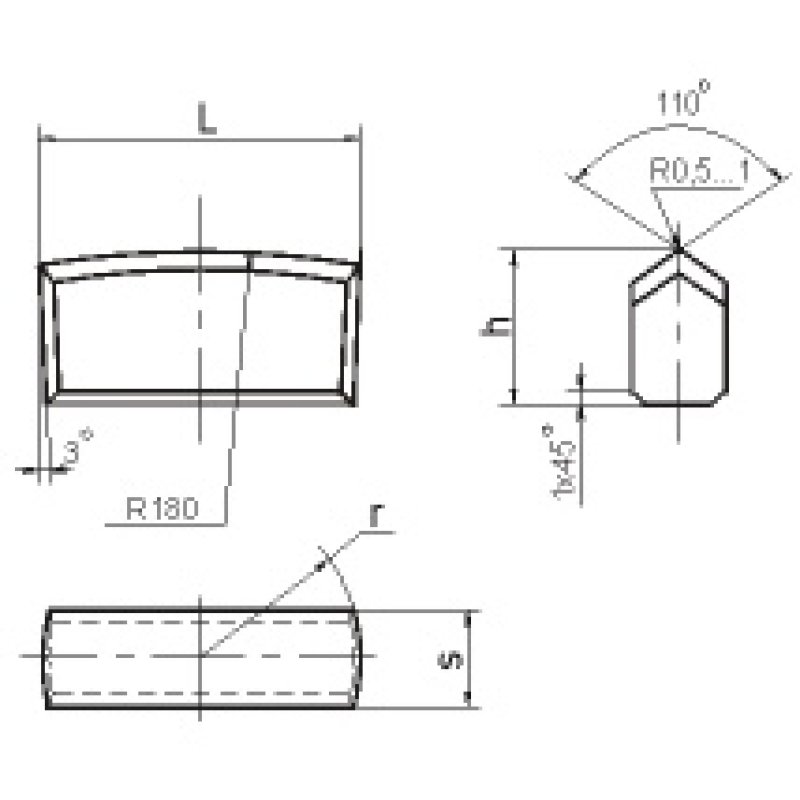

Длина L

52 мм (отклонение +1)

Высота h

18 мм (отклонение −0,8)

Толщина s

9,5 мм (отклонение +0,5)

Радиус r

26,0 мм (отклонение 0,5)

Назначение

армирование коронок и буровых резцов

Размеры и отклонения приведены по таблице формы Г1109 из каталога изготовителя.

Марка сплава ВК15

Содержание кобальта в ВК15 — 15 %, остальное — карбид вольфрама. Область применения по данным каталога: ударно-поворотное и ударно-вращательное бурение шпуров и скважин в высшей степени крепких горных породах, коэффициент крепости по Протодьяконову до f=20.

Подбор и применение

Крепится пайкой в паз корпуса. Размеры паза берите по таблице выше: длина L, высота h и толщина s определяют посадку, а радиус r — форму опорной поверхности.

Твердый сплав и сталь корпуса по-разному расширяются при нагреве, поэтому пластину припаивают и остужают без резких перепадов температуры. Паз перед пайкой очищают от окалины, масла и остатков старого припоя.

Частые вопросы

Что означает ВК в обозначении сплава?

ВК — вольфрамокобальтовый сплав: В — карбид вольфрама, К — кобальт. Цифра в марке — процент кобальта (15 %); буквы после цифры указывают разновидность сплава.

Какие размеры у формы Г1109?

Длина L 52 мм (отклонение +1); Высота h 18 мм (отклонение −0,8); Толщина s 9,5 мм (отклонение +0,5); Радиус r 26,0 мм (отклонение 0,5).

Как крепится изделие?

Пайкой в паз или гнездо корпуса.

Что уточнить перед заказом

• Размеры паза или гнезда в вашем инструменте по чертежу.
• Число изделий по числу гнезд.
