Пластина твердосплавная Г1302 ВК10КС для горного инструмента
Пластина твердосплавная для горного инструмента Г1302 ВК10КС — напаиваемая пластина из твердого сплава ВК10КС для армирования коронок. Ее припаивают в паз корпуса бура или коронки, и она принимает на себя контакт с породой.
Характеристики
- Тип изделия
- пластина твердосплавная напаиваемая
- Обозначение формы
- Г1302
- Марка сплава
- ВК10КС
- Группа сплава
- вольфрамокобальтовый (WC-Co)
- Содержание кобальта (по марке)
- 10 %

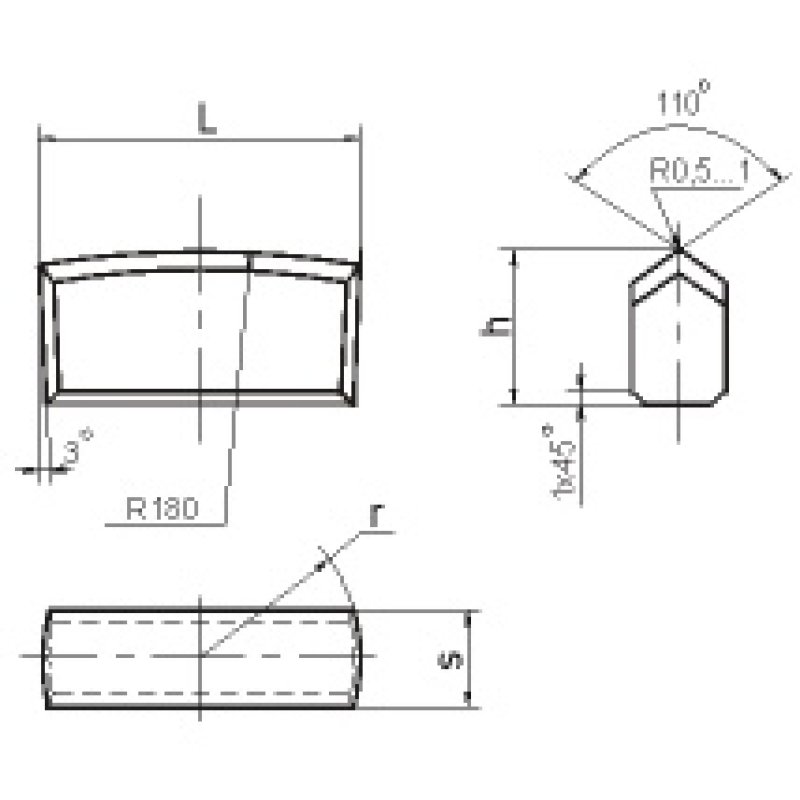

- Длина L
- 32 мм (отклонение ±0,5)
- Высота h
- 18 мм (отклонение −0,8)
- Толщина s
- 9,5 мм (отклонение +0,5)
- Радиус R
- 5 мм
- Радиус r
- 78 мм (отклонение ±1)
- Назначение
- армирование коронок и буровых резцов
Размеры и отклонения приведены по таблице формы Г1302 из каталога изготовителя.
Марка сплава ВК10КС
Содержание кобальта в ВК10КС — 10 %, остальное — карбид вольфрама. Область применения по данным каталога: ударно-поворотное, ударно-вращательное и вращательно-ударное бурение шпуров и скважин в крепких и абразивных породах, коэффициент крепости до f=20.
Подбор и применение
Крепится пайкой в паз корпуса. Размеры паза берите по таблице выше: длина L, высота h и толщина s определяют посадку, а радиус r — форму опорной поверхности.
Твердый сплав и сталь корпуса по-разному расширяются при нагреве, поэтому пластину припаивают и остужают без резких перепадов температуры. Паз перед пайкой очищают от окалины, масла и остатков старого припоя.
Частые вопросы
Что означает ВК в обозначении сплава?
ВК — вольфрамокобальтовый сплав: В — карбид вольфрама, К — кобальт. Цифра в марке — процент кобальта (10 %); буквы после цифры указывают разновидность сплава.
Какие размеры у формы Г1302?
Длина L 32 мм (отклонение ±0,5); Высота h 18 мм (отклонение −0,8); Толщина s 9,5 мм (отклонение +0,5); Радиус R 5 мм; Радиус r 78 мм (отклонение ±1).
Как крепится изделие?
Пайкой в паз или гнездо корпуса.
Что уточнить перед заказом
- Размеры паза или гнезда в вашем инструменте по чертежу.
- Число изделий по числу гнезд.
