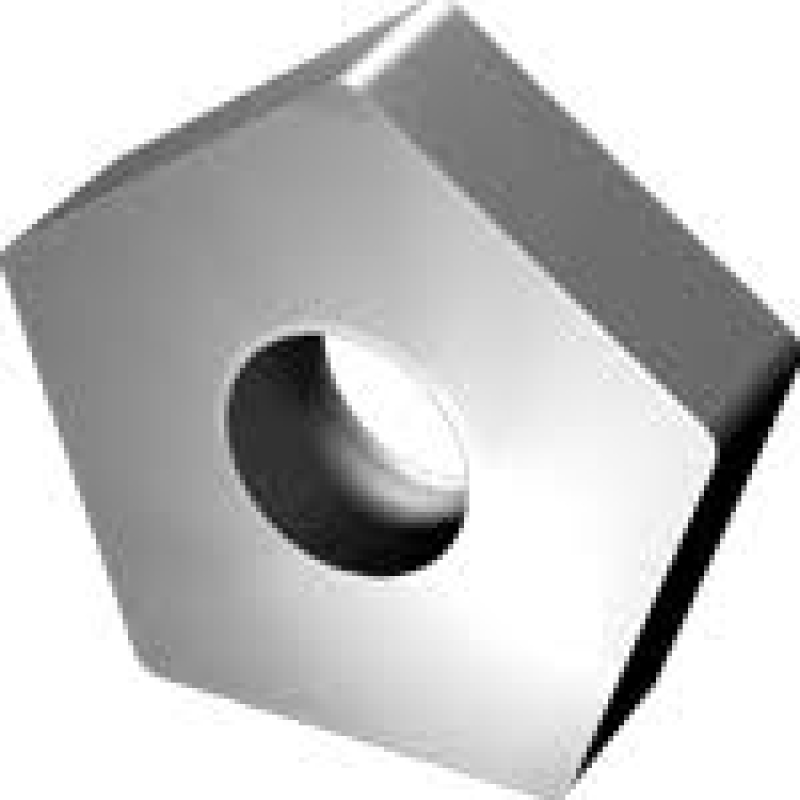

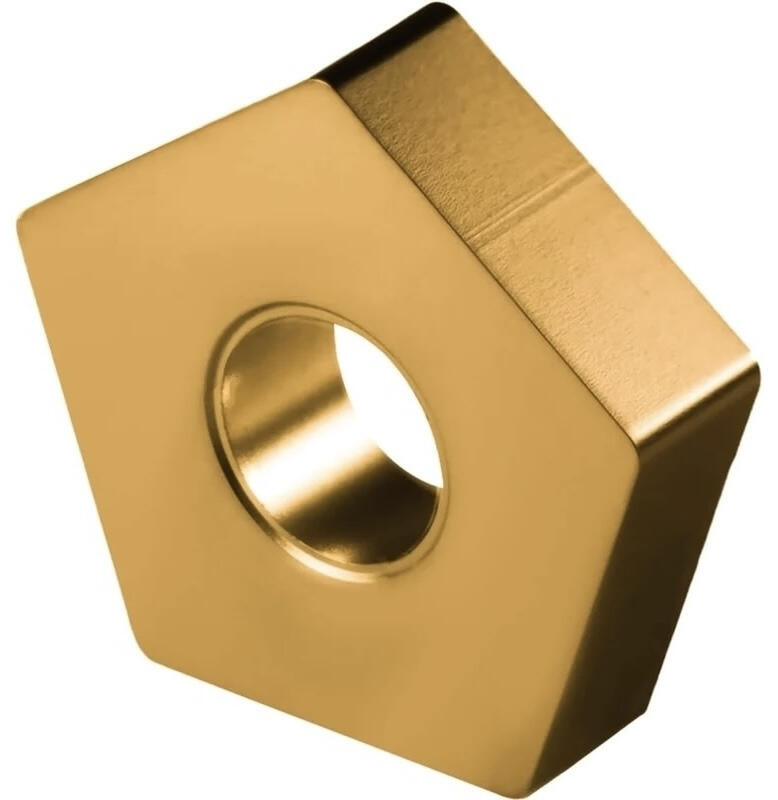

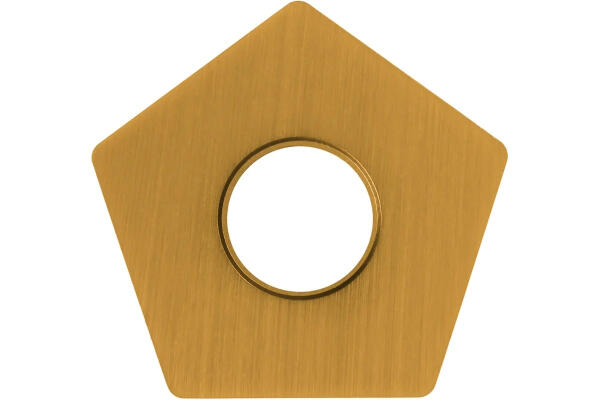

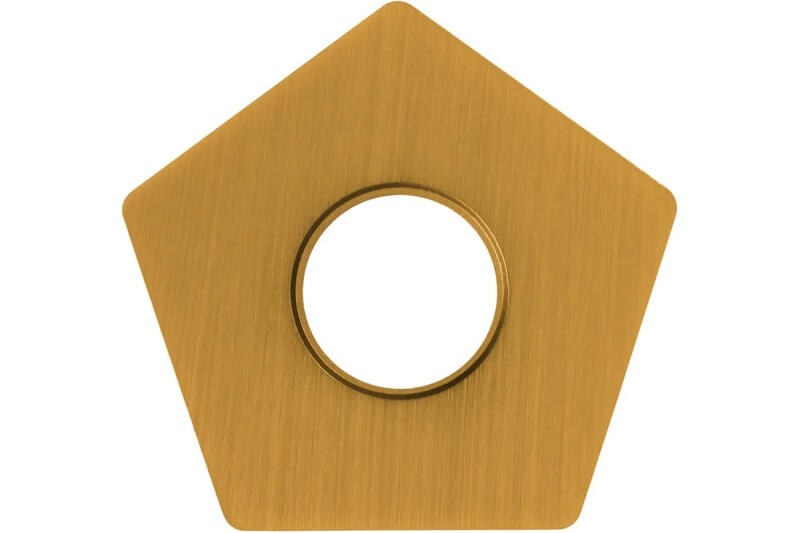

Пластина твердосплавная сменная 10113-110408 ВК8 с покрытием TIN PNUA ГОСТ 19064-80 - пластина для токарного резца с механическим креплением: пятигранная форма, с цилиндрическим отверстием, без стружколомающих канавок. Посадка 15,875 мм и толщина 4,76 мм задают гнездо державки, радиус при вершине 0,8 мм ограничивает подачу. Обозначение PNUA-110408 по ГОСТ 19064-80.
Обрабатываемые материалы
- KЧугун серый, ковкий и высокопрочный
- NЦветные металлы и сплавы, алюминий, медь, латунь
Совместимость и подбор
Гнездо державки подбирают по двум размерам: диаметр вписанной окружности 15,875 мм и толщина 4,76 мм.
- Посадочное гнездо
- под пятигранную пластину, 15,875 мм, толщина 4,76 мм
- Схема крепления
- винтом или качающимся штифтом через отверстие 6,35 мм
- Число режущих кромок
- 10 (пластина двусторонняя, задний угол 0 градусов)
- Радиус при вершине
- 0,8 мм, подача не выше 0,4 мм/об
- Взаимозаменяемость
- любая пластина PNUA-110408 класса допуска U
Назначение и область применения
Угол при вершине 108 градусов дает одной пластиной и продольное точение, и подрезку торца, и обработку в упор без смены резца.
Отверстие 6,35 мм держит пластину винтом или качающимся штифтом, передняя поверхность остается свободной для схода стружки. Марка ВК8: черновое точение чугуна, цветных сплавов и неметаллов.
Характеристики
- Форма пластины
- пятигранная, угол при вершине 108 градусов
- Обозначение цифровое
- 10113-110408
- Обозначение буквенно-цифровое
- PNUA-110408
- Длина режущей кромки l
- 11,5 мм
- Диаметр вписанной окружности d
- 15,875 мм
- Толщина s
- 4,76 мм
- Радиус при вершине r
- 0,8 мм
- Размер m
- 17,562 мм
- Отверстие d1
- 6,35 мм
- Стружколомающие канавки
- нет
- Задний угол
- 0 градусов
- Класс допуска
- U
- Марка сплава
- ВК8
- Покрытие
- износостойкое покрытие TiN
- Масса пластины
- 13,70 г (приложение 1 ГОСТ 19064-80)
- Стандарт на инструмент
- ГОСТ 19064-80
- Технические требования
- ГОСТ 19086-80
Размеры и обозначения сверены с таблицами ГОСТ 19064-80, август 2026.
Что означает обозначение 10113-110408
- 10113
- цифровое обозначение по ГОСТ 19064-80: пятигранная пластина с цилиндрическим отверстием, без стружколомающих канавок, класс допуска U
- 11
- длина режущей кромки l: 11,5 мм
- 04
- толщина пластины s: 4,76 мм
- 08
- радиус при вершине r: 0,8 мм
- PNUA
- P - пятигранная форма, N - задний угол 0 градусов, U - класс допуска U, A - с цилиндрическим отверстием
Ориентировочные режимы точения
| Обрабатываемый материал | Vc, м/мин | Подача f, мм/об |
|---|
| Чугун серый, HB 180-220 | 60-110 | 0,2...0,4 |
| Чугун высокопрочный и ковкий | 42-77 | 0,2...0,4 |
| Латунь, бронза, алюминиевые сплавы | 96-176 | 0,2...0,4 |
Значения ориентировочные, для непрерывного резания и жесткой системы. Глубина резания не более 0,4 длины кромки, то есть 4,6 мм. Частота вращения: n = 1000·Vc / (π·D); при D = 60 мм и Vc = 85 м/мин n = 451 об/мин.
Частые вопросы
Можно ли перетачивать такую пластину?
Нет, пластина неперетачиваемая. Радиус 0,8 мм и опорные плоскости получены прессованием и шлифовкой, переточка выводит размеры за класс допуска U.
Какую подачу держать под радиус 0,8 мм?
Рабочий диапазон 0,2...0,4 мм/об. Выше 0,4 мм/об вершина перегружается, ниже растет трение по задней поверхности.
Какая глубина резания допустима?
До 4,6 мм, это 0,4 длины режущей кромки 11,5 мм. Дальше в работу входит участок кромки у второй вершины.
Преимущества
- Радиус при вершине 0,8 мм держит подачу до 0,4 мм/об
- Толщина 4,76 мм рассчитана на глубину резания до 4,6 мм
- Класс допуска U: повторная установка не сбивает вылет вершины
- Износостойкое покрытие нанесено изготовителем
Соседние типоразмеры
- Меньше по типоразмеру
- Пластина твердосплавная сменная 10113-110408 ВК8 с покрытием PNUA ГОСТ 19064-80
- Больше по типоразмеру
- Пластина твердосплавная сменная 10113-130612 ВК8 с покрытием PNUA ГОСТ 19064-80
- Тот же типоразмер, другая марка
- Пластина твердосплавная сменная 10113-110408 К15 PNUA ГОСТ 19064-80
Остальные типоразмеры и марки сплава смотрите в разделе Пластины сменные для точения.
Как подобрать. Сначала гнездо: посадка 15,875 мм и толщина 4,76 мм должны совпасть с резцом, иначе пластина не сядет даже при совпадении формы. Затем подача: верхняя граница для радиуса 0,8 мм равна 0,4 мм/об.
