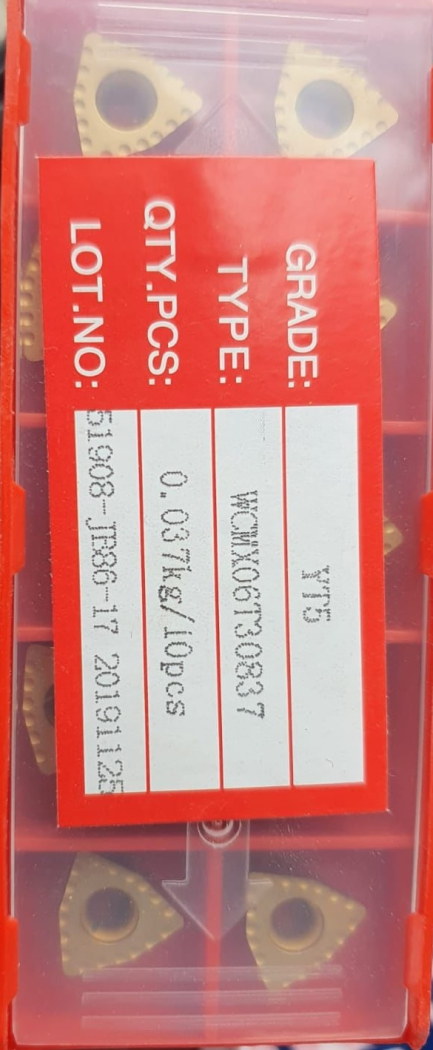

Пластина твердосплавная WCMX 06T308-37 — режущая часть сборного сверла Ø36 мм для сверления отверстий под накладки в шейке рельса. Тригональная форма с углом при вершине 80°, длина режущей кромки 6,14 мм, толщина 3,97 мм, радиус при вершине 0,80 мм, отверстие под винт 3,7 мм. Сплав H6310 с покрытием, стружколом TF. Встает в сверла серий 1С/420 и 1С/424.
Обрабатываемые материалы
- PСталь, в том числе рельсовая — основное применение
- MКоррозионностойкая (нержавеющая) сталь
- KЧугун
- NАлюминий и цветные металлы
Совместимость и подбор
Отверстие Ø36 мм в шейке рельса за один проход. Диаметр отверстия задает сверло, пластина отвечает за кромку и стойкость.
- Посадочное гнездо
- сборные сверла Ø36 мм под WCMX 06T308-37
- Диаметр отверстия под винт
- 3,7 мм; винт М3.5
- Совместимые сверла
- серии 1С/420 и 1С/424, укороченные повышенной жесткости
- Взаимозаменяемость
- геометрия WCMX задана ISO 1832, посадка одинакова у разных изготовителей при совпадении диаметра отверстия
- Число рабочих кромок
- пластина многогранная, при затуплении поворачивается в гнезде
Назначение и область применения
Сверление рельсов под накладки и болтовые соединения при укладке и ремонте пути. Работа идет рельсосверлильным станком, закрепленным на рельсе струбциной, поэтому жесткость системы ниже станочной, а стружка отводится в стесненных условиях. Сплав H6310 с покрытием рассчитан на сталь и коррозионностойкую сталь; по чугуну и цветным металлам пластина тоже работает, но с другими режимами.
Радиус при вершине 0,80 мм — компромисс между прочностью кромки и качеством стенки отверстия: меньший радиус скалывается на ударе о накладку, больший требует жесткости, которой на пути нет.

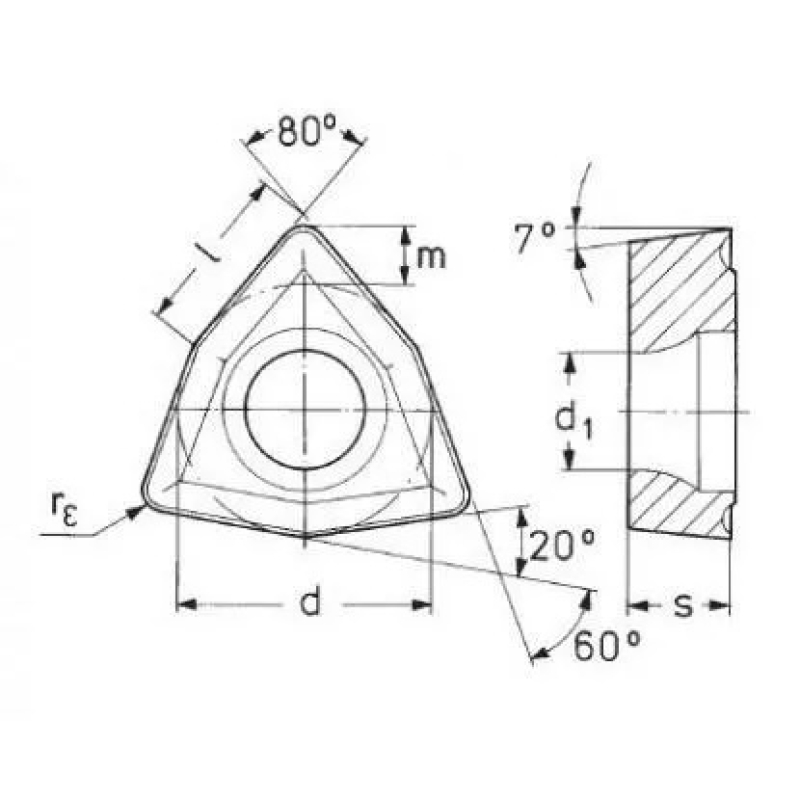

Характеристики
- Тип
- пластина твердосплавная сменная многогранная
- Обозначение
- WCMX 06T308-37
- Форма
- тригональная, угол при вершине 80°
- Длина режущей кромки l
- 6,14 мм
- Толщина пластины s
- 3,97 мм
- Радиус при вершине re
- 0,80 мм
- Диаметр отверстия d1
- 3,7 мм
- Марка сплава
- H6310
- Покрытие
- есть
- Стружколом
- TF
- Стандарт на обозначение
- ISO 1832
Что означает обозначение WCMX 06T308-37
Код пластины задан стандартом ISO 1832: по нему подбирают замену независимо от того, чье сверло стоит в работе.
- W
- форма пластины — тригональная, угол при вершине 80°
- C
- задний угол 7°
- M
- класс допуска
- X
- специальное исполнение, у сверлильных пластин — геометрия под работу в отверстии
- 06
- длина режущей кромки, 6,14 мм
- T3
- толщина пластины, 3,97 мм
- 08
- радиус при вершине, 0,80 мм
- −37
- диаметр отверстия под винт, 3,7 мм
Индекс −37 — не приписка каталога. У пластин того же типоразмера встречается отверстие другого диаметра, и винт от одного сверла в другое не подойдет: при заказе сверяется именно эта цифра, а не только WCMX 06T308.
Ориентировочные режимы сверления
| Группа ISO | Скорость Vc, м/мин | Частота n, об/мин | Подача f, мм/об |
|---|
| P | 50–75 | 442–663 | 0,15–0,40 |
| M | 35–50 | 309–442 | 0,10–0,22 |
| K | 50–70 | 442–619 | 0,25–0,45 |
| N | 80–100 | 707–884 | 0,25–0,40 |
Частота пересчитана под диаметр сверла 36 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / 113,1. Рельсовая сталь относится к группе P. Нижнюю границу берут при сверлении на весу и на изношенном пути, когда жесткости крепления станка не хватает.
Частые вопросы
- Подойдет ли к моему сверлу
- если в гнезде стоит WCMX 06T308 с отверстием 3,7 мм и винтом М3.5 — подойдет. Отверстие другого диаметра означает другую пластину.
- Чем отличается от WCMX 06T308 без индекса
- диаметром отверстия под винт. Основные размеры кромки, толщины и радиуса совпадают, посадка — нет.
- Можно ли перетачивать
- нет. Пластина неперетачиваемая: при затуплении ее поворачивают на следующую кромку, затем меняют.
- Только по рельсам
- нет. Сплав H6310 рассчитан на сталь и коррозионностойкую сталь, режимы для чугуна и цветных металлов даны в таблице выше.
- Что изнашивается быстрее пластины
- винт крепления: резьба и шлиц. Его держат в запасе вместе с пластинами.
Преимущества
- Многогранная: при затуплении поворачивается, а не выбрасывается
- Сплав H6310 с покрытием — сталь и коррозионностойкая сталь без смены пластины
- Радиус 0,80 мм держит кромку на ударной работе по рельсу
- Посадка по ISO 1832: замена подбирается по обозначению, а не по каталогу конкретного сверла
- Изнашивается только пластина, корпус сверла остается в работе
Сопутствующие товары
- Сверло 1С/420
- Сверло для рельсов 1С/420 ц/х Ø36 мм, укороченное повышенной жесткости
- Сверло 1С/424
- Сверло для рельсов 1С/424 ц/х Ø36 мм с подводом СОЖ
- Винт крепления
- Винт М3.5 к сверлу Ø36 мм под WCMX 06T308-37
Другие сменные пластины к сверлам — в разделе Пластины т/с сменные к сверлам.
Как подобрать. Гнездо, диаметр отверстия и винт составляют одну систему. WCMX 06T308 с отверстием другого диаметра сядет в гнездо неплотно, а сорванный или перетянутый винт М3.5 смещает пластину и скалывает кромку. Берите пластины комплектом с запасными винтами: винт стоит в разы дешевле пластины, а выводит из строя именно ее.
