Плита магнітна 100х250 мм (7208-0001) OTTIMO

Плита магнітна 100х250 мм (7208-0001) OTTIMO — малополюсна прямокутна плита на постійних магнітах за ГОСТ 16528-87 для закріплення заготовок із феромагнітних матеріалів на плоскошліфувальних і фрезерних верстатах. Клас точності Н, сила притягання — не менше 100 Н/см² за паспортом (вище норми ГОСТ 80 Н/см²). Крок полюсів 9 мм — плита впевнено тримає тонкі та дрібні деталі. Працює без електроживлення, з МОР і без неї.

Що цим роблять

Призначення та сфера застосування

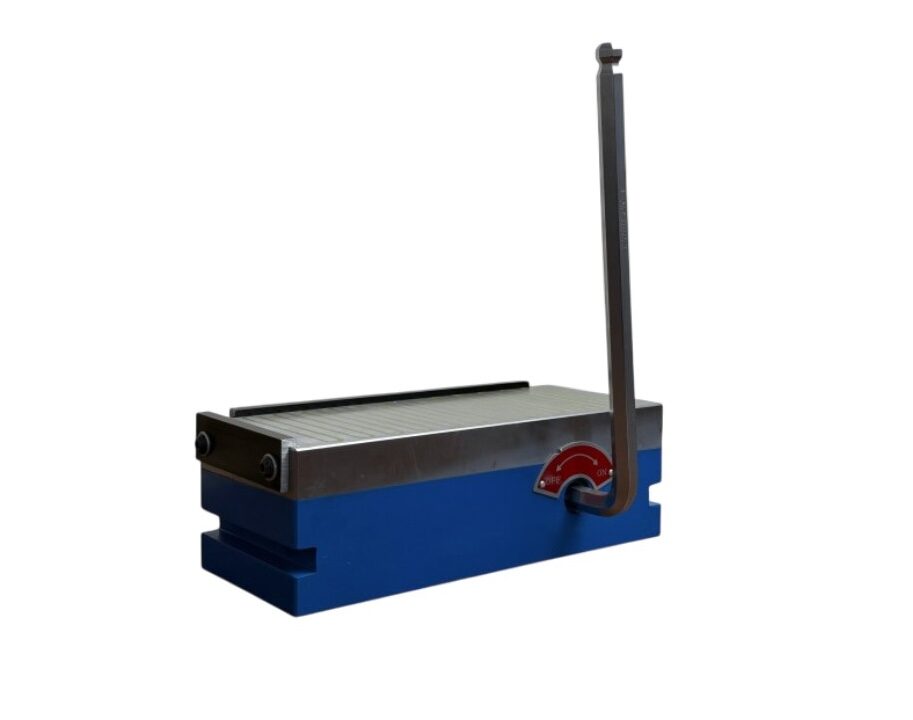

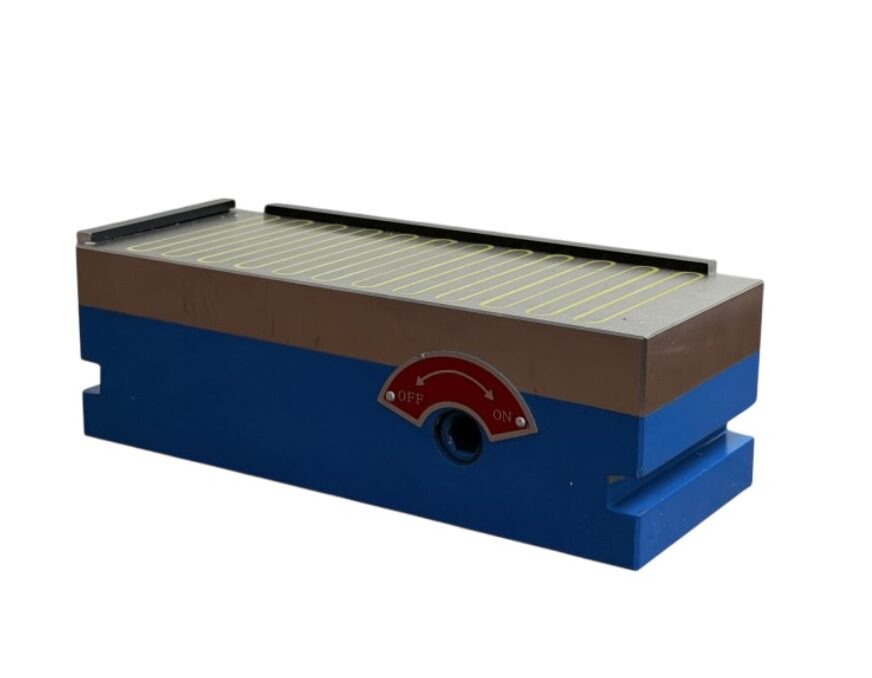

Основна робота плити — плоске шліфування. Магніт тримає деталь полем, а не механічним затиском: тонка пластина в лещатах вигинається і після звільнення втрачає площинність, а на плиті вона лежить вільно. Перемикання рукояткою на 180°, зусилля — не більше 80 Н.

Жорсткість нормована ГОСТ: під навантаженням 160 Н зміщення дзеркала не перевищує 4 мкм — плита тримає геометрію під зусиллям різання. Допускається легке фрезерування та розмітка; для важких режимів деталь додатково впирають у бокові упори.

Характеристики

Позначення

7208-0001 за ГОСТ 16528-87

Робоча поверхня

100×250 мм

Клас точності

Н

Перемикання

ручне, рукоятка 180°

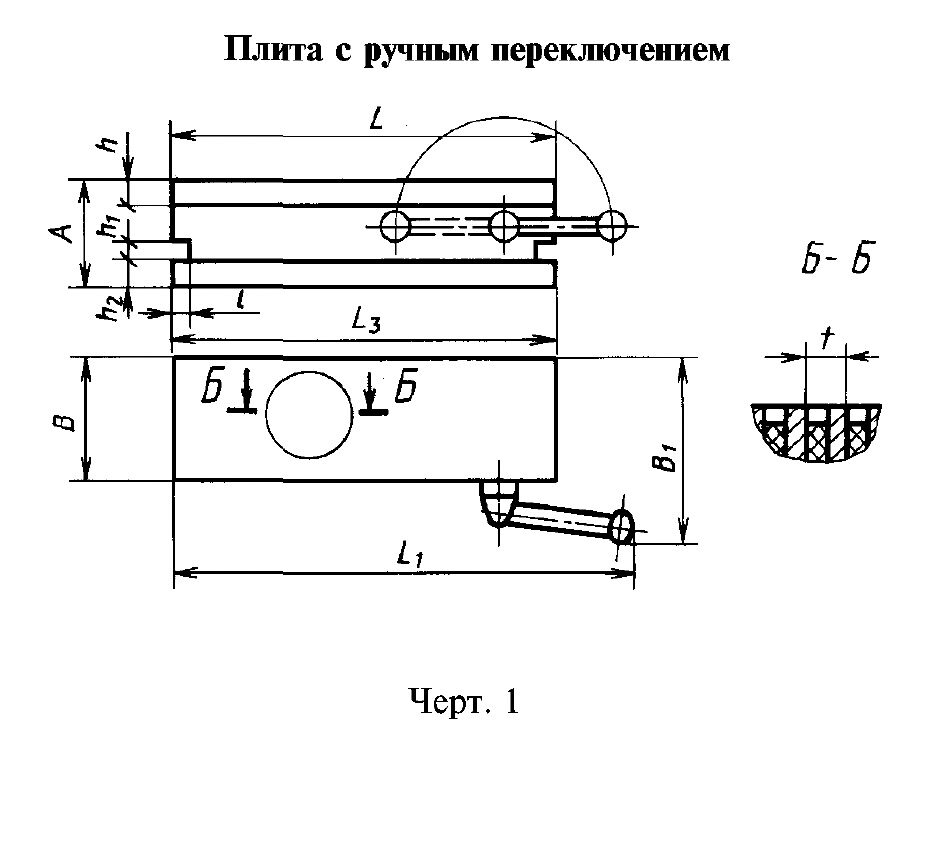

Висота плити A

не більше 80 мм

Висота полюсів h

не менше 25 мм

Крок полюсів t

9 мм

Сила притягання Pу

не менше 100 Н/см² (паспорт; ГОСТ — від 80)

Залишковий магнетизм Pо

не більше 0,5 Н/см²

Площинність

10 мкм на всій довжині

Шорсткість дзеркала

Ra не більше 1,25 мкм

Габарит із рукояткою

не більше 160×320 мм

Маса

не більше 13 кг

Кліматичне виконання

УХЛ4.2 за ГОСТ 15150

Комплектація

плита, рукоятка перемикання, паспорт

Що означає позначення 7208-0001

7208

код групи «плити магнітні» у системі позначень верстатних пристроїв

0001

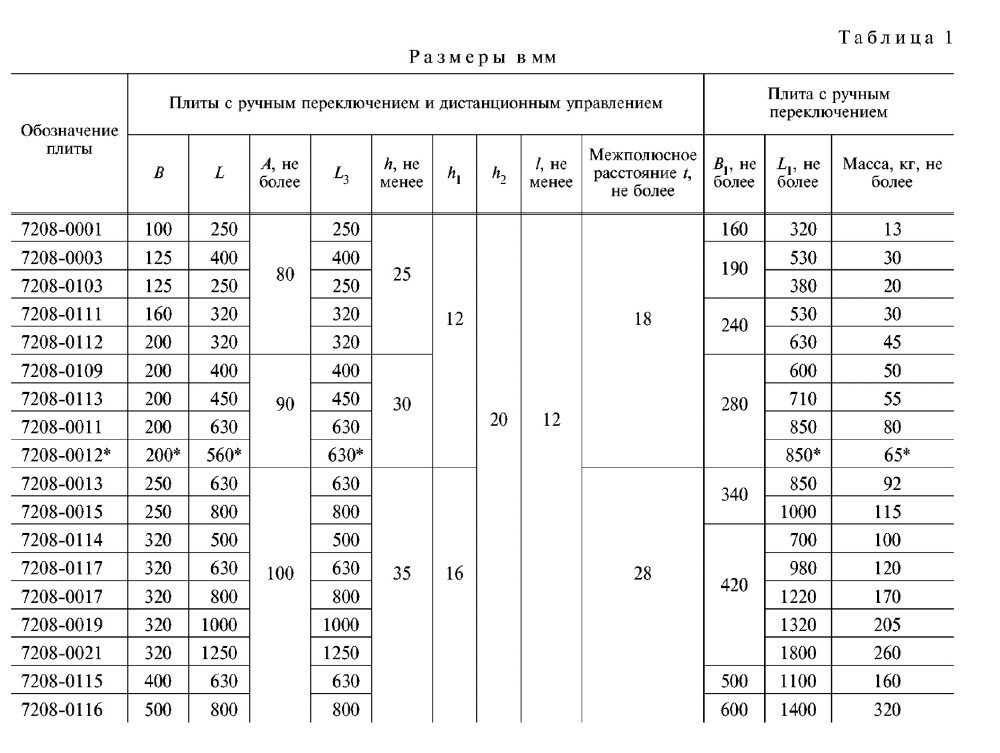

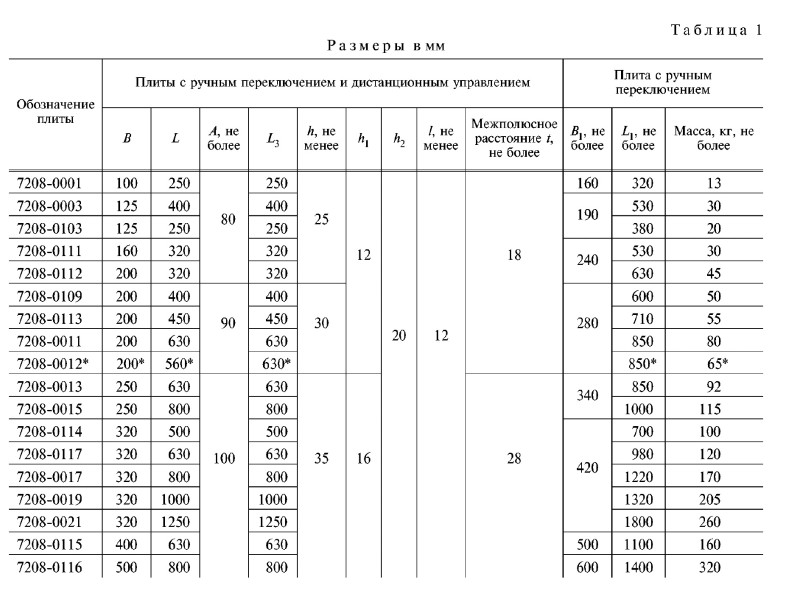

типорозмір робочої поверхні 100×250 мм за таблицею 1 ГОСТ 16528-87

без літери

клас точності Н — літерний індекс додається лише для класів П, В, А і С

Малополюсна конструкція

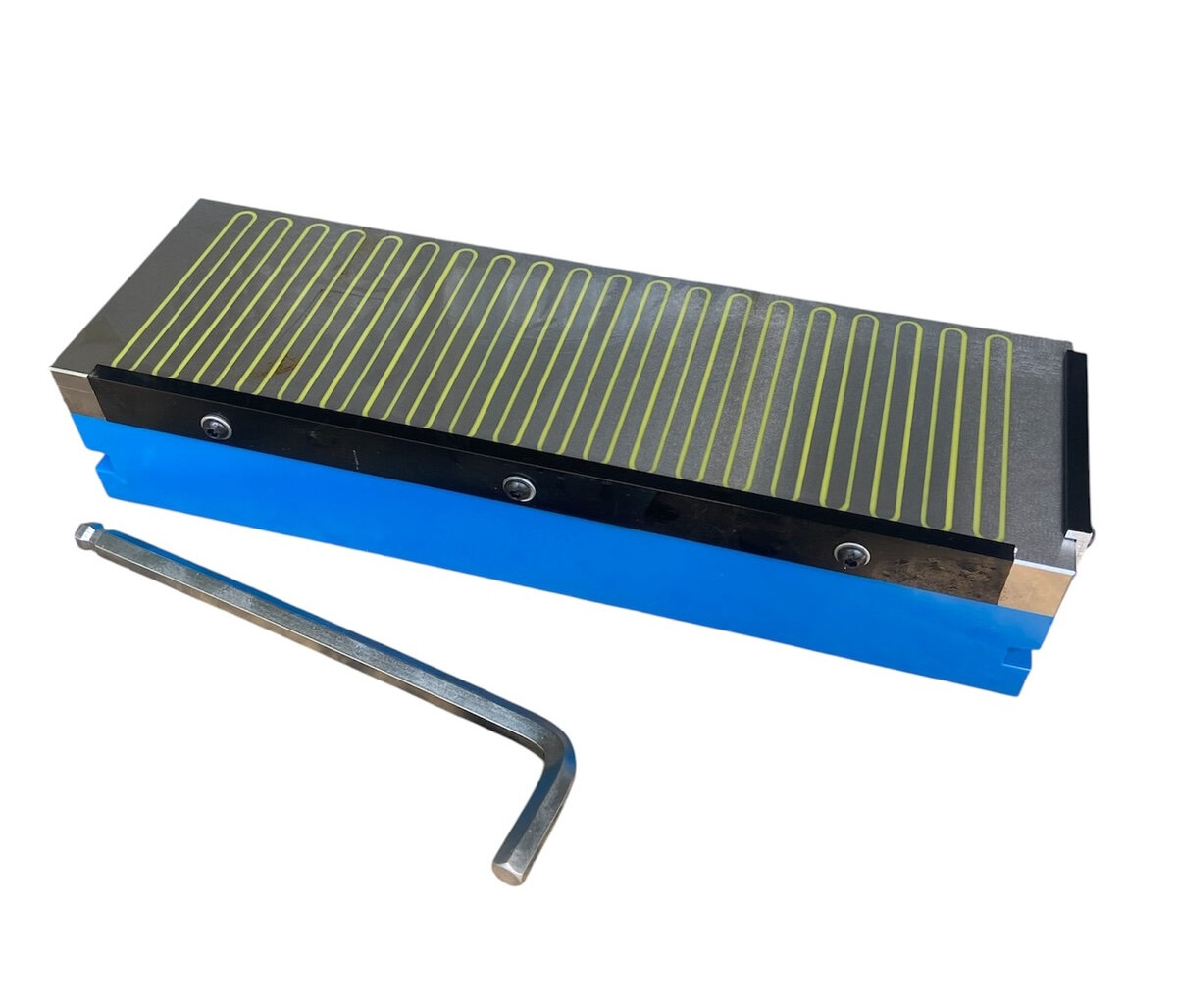

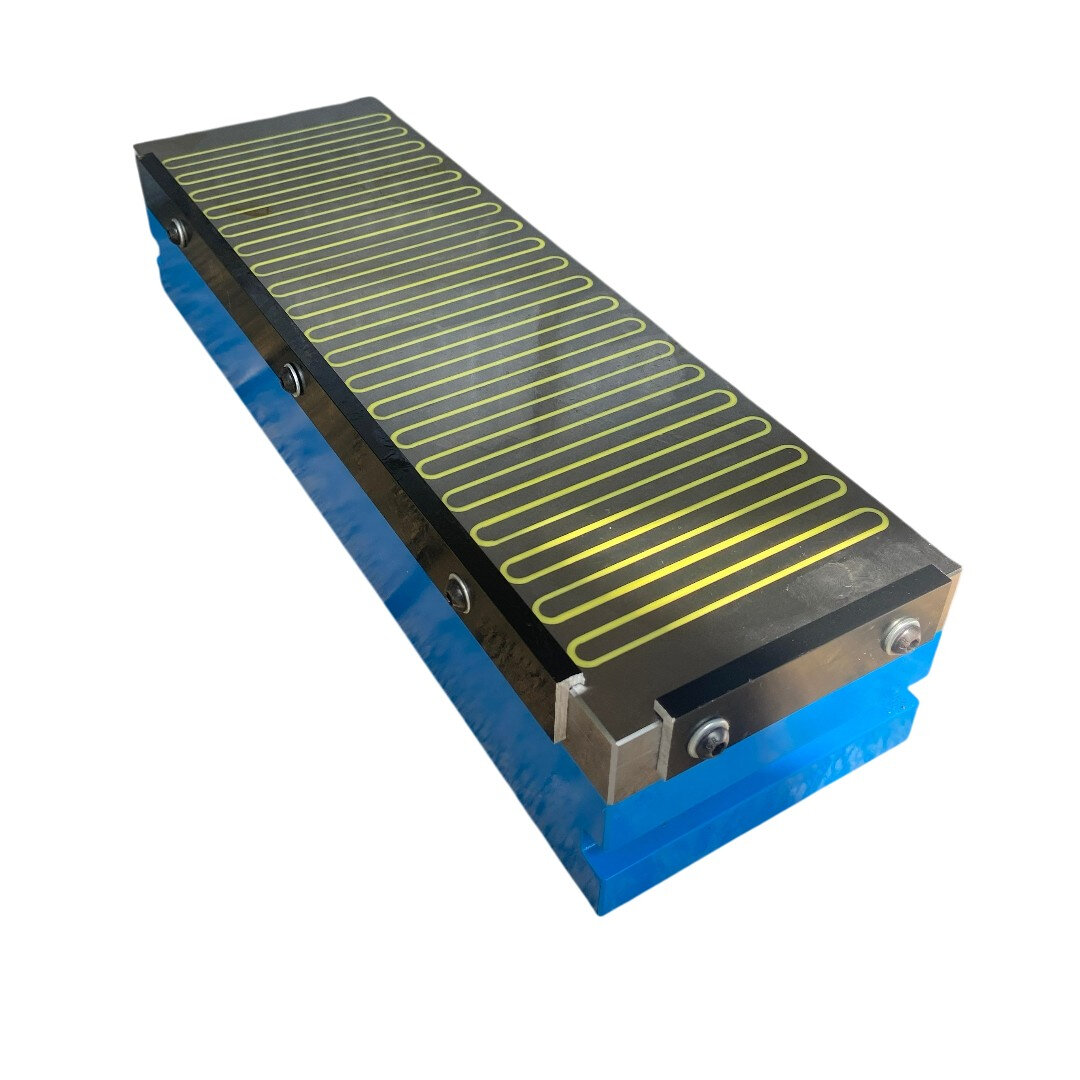

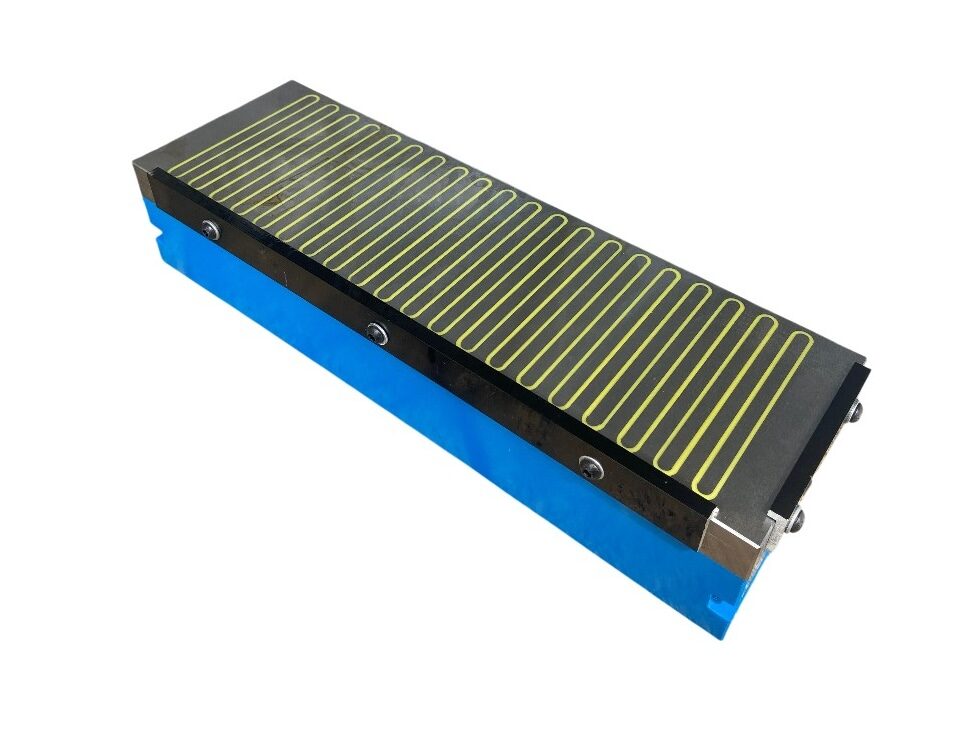

Дзеркало плити — чергування сталевих і латунних смуг. Що менший крок, то нижче розташовується магнітне поле над поверхнею і то більша частка потоку замикається крізь тонку заготовку — тому малополюсна (дрібнополюсна) плита тримає пластини, які на крупнополюсній не примагнітяться. У цієї плити крок 9 мм за граничних 18 мм, допустимих ГОСТ.

Часті питання

Чи потрібне електроживлення?
Ні. Плита працює на постійних магнітах, вмикається поворотом рукоятки на 180° — розетка, випрямляч і проводка не потрібні.

Чи втримає деталь під час фрезерування?
Легке фрезерування і розмітка допускаються: сила притягання від 100 Н/см² помножена на площу контакту дає сотні кілограмів утримання. Для важких режимів деталь додатково впирають у бокові упори.

Деталь «залипла» після вимкнення — що робити?
Залишковий магнетизм нормований: не більше 0,5 Н/см². Деталь зсувають убік по дзеркалу, а не відривають угору.

Чи можна перешліфувати дзеркало?
Так, легкими проходами з МОР прямо на верстаті — це відновлює площинність після років роботи. Знімайте мінімум: висота полюсів обмежена.

Переваги

• ✓Сила притягання не менше 100 Н/см² за паспортом — вище норми ГОСТ (80 Н/см²)
• ✓Малополюсне дзеркало з кроком 9 мм — тримає тонкі та дрібні деталі
• ✓Площинність 10 мкм, шорсткість Ra не більше 1,25 мкм
• ✓Без електроживлення: постійні магніти, рукоятка 180°
• ✓Робота з МОР і без неї
• ✓Ресурс за точністю не менше 2,5 року, гарантія 24 місяці
