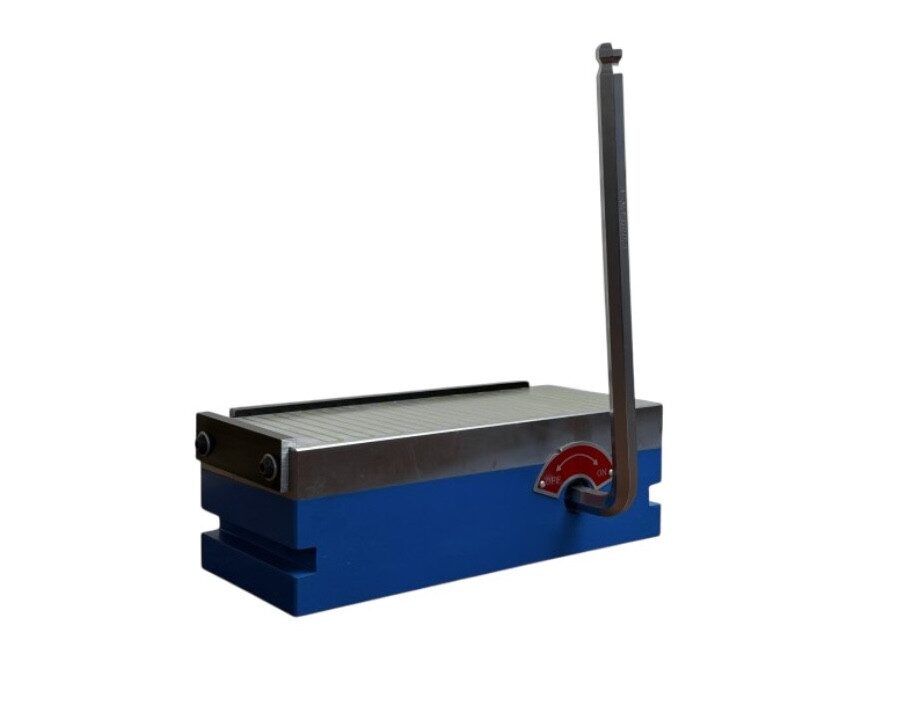

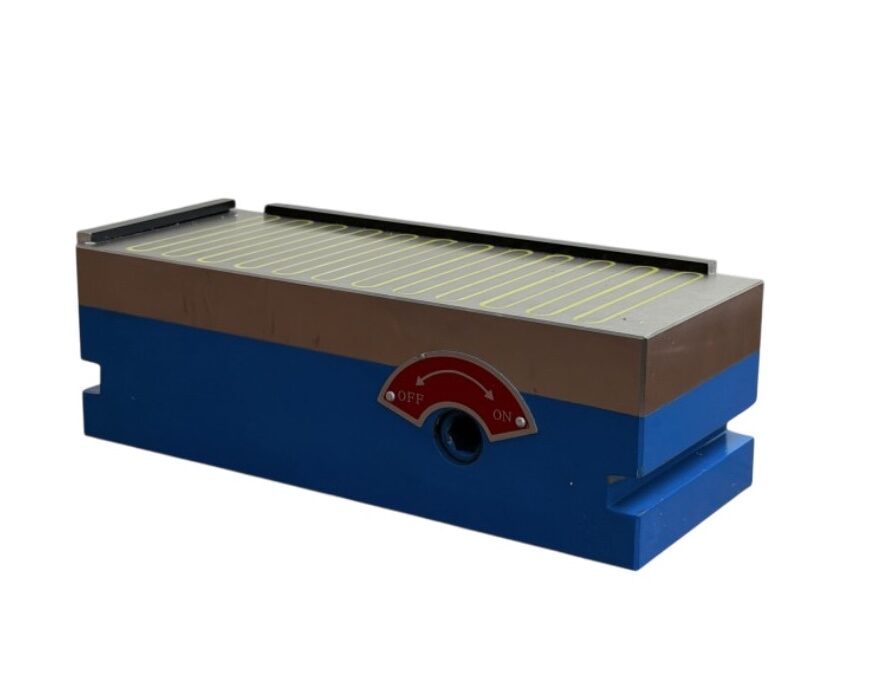

Плита магнітна 250х630 мм (7208-0013) OTTIMO — малополюсна прямокутна плита на постійних магнітах за ГОСТ 16528-87 для закріплення заготовок із феромагнітних матеріалів на плоскошліфувальних і фрезерних верстатах. Клас точності Н, сила притягання — не менше 100 Н/см² за паспортом (вище норми ГОСТ 80 Н/см²). Крок полюсів 14 мм — плита впевнено тримає тонкі та дрібні деталі. Працює без електроживлення, з МОР і без неї.
Що цим роблять
- Закріплення
- деталь лягає на дзеркало і фіксується поворотом рукоятки — без деформації, як у лещатах
- Мінімальна заготовка
- від ~30 мм завдовжки — має перекрити два сусідні полюси (крок 14 мм)
- Тонкі пластини
- шліфування без вигину: заготовка лежить вільно, відкрита з п'яти сторін
- Верстат
- плоскошліфувальний або фрезерний зі столом від 250×630 мм
- Живлення
- не потрібне — постійні магніти
Призначення та сфера застосування
Основна робота плити — плоске шліфування. Магніт тримає деталь полем, а не механічним затиском: тонка пластина в лещатах вигинається і після звільнення втрачає площинність, а на плиті вона лежить вільно. Перемикання рукояткою на 180°, зусилля — не більше 80 Н.
Жорсткість нормована ГОСТ: під навантаженням 400 Н зміщення дзеркала не перевищує 10 мкм — плита тримає геометрію під зусиллям різання. Допускається легке фрезерування та розмітка; для важких режимів деталь додатково впирають у бокові упори.
Практика застосування
Поворотні столи, ділильні головки і магнітні плити розширюють можливості верстата: поділ кола, обробка під кутом, затиск тонких плоских деталей без прихватів.
Характеристики
- Позначення
- 7208-0013 за ГОСТ 16528-87
- Робоча поверхня
- 250×630 мм
- Клас точності
- Н
- Перемикання
- ручне, рукоятка 180°

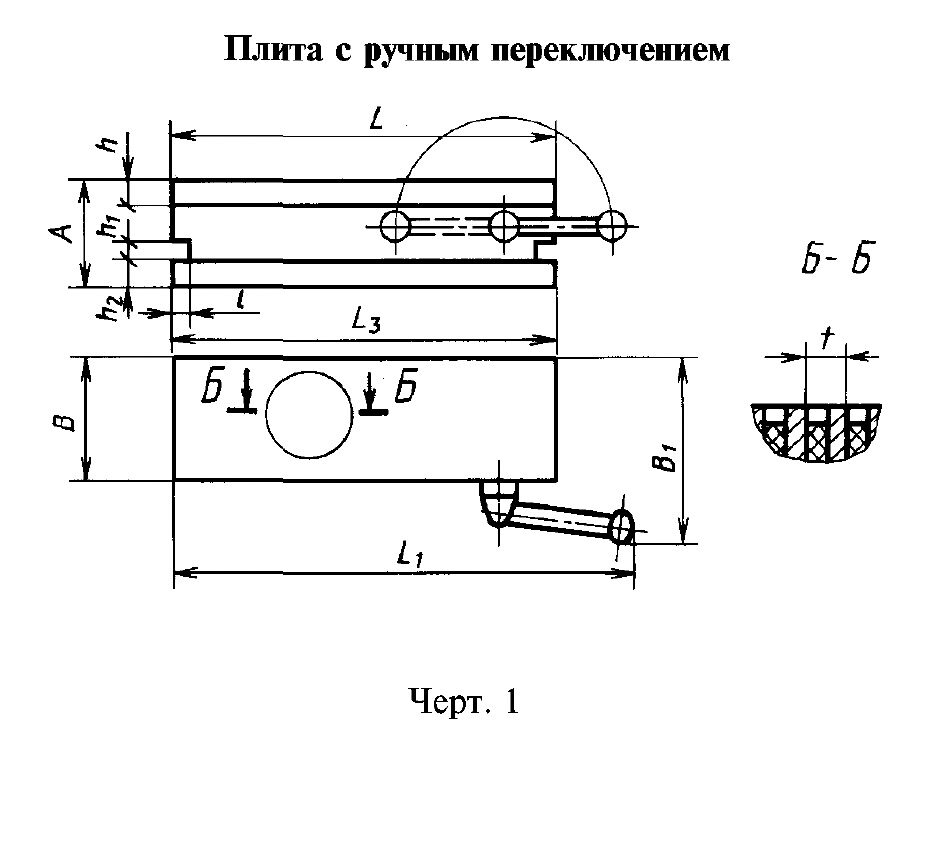

- Висота плити A
- не більше 100 мм
- Висота полюсів h
- не менше 35 мм
- Крок полюсів t
- 14 мм
- Сила притягання Py
- не менше 100 Н/см² (паспорт; ГОСТ — від 80)
- Залишковий магнетизм Po
- не більше 0,5 Н/см²
- Площинність
- 16 мкм на всій довжині
- Шорсткість дзеркала
- Ra не більше 1,25 мкм
- Габарит із рукояткою
- не більше 340×850 мм
- Маса
- не більше 92 кг
- Кліматичне виконання
- УХЛ4.2 за ГОСТ 15150
- Комплектація

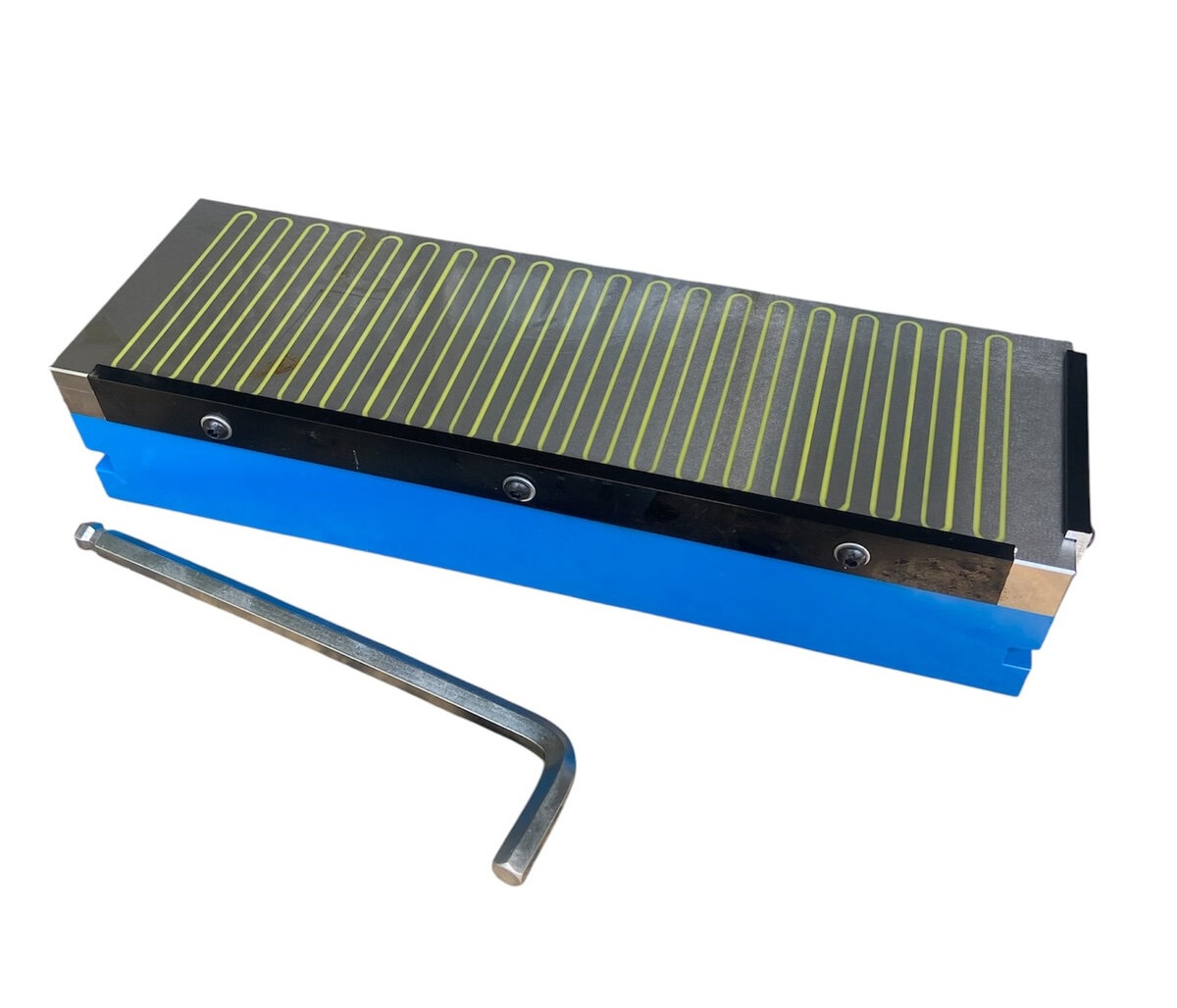

- плита, рукоятка перемикання, паспорт
- Запис розміру
- 250х630, 250x630, 250*630
Що означає позначення 7208-0013
- 7208
- код групи «плити магнітні» у системі позначень верстатних пристроїв
- 0013

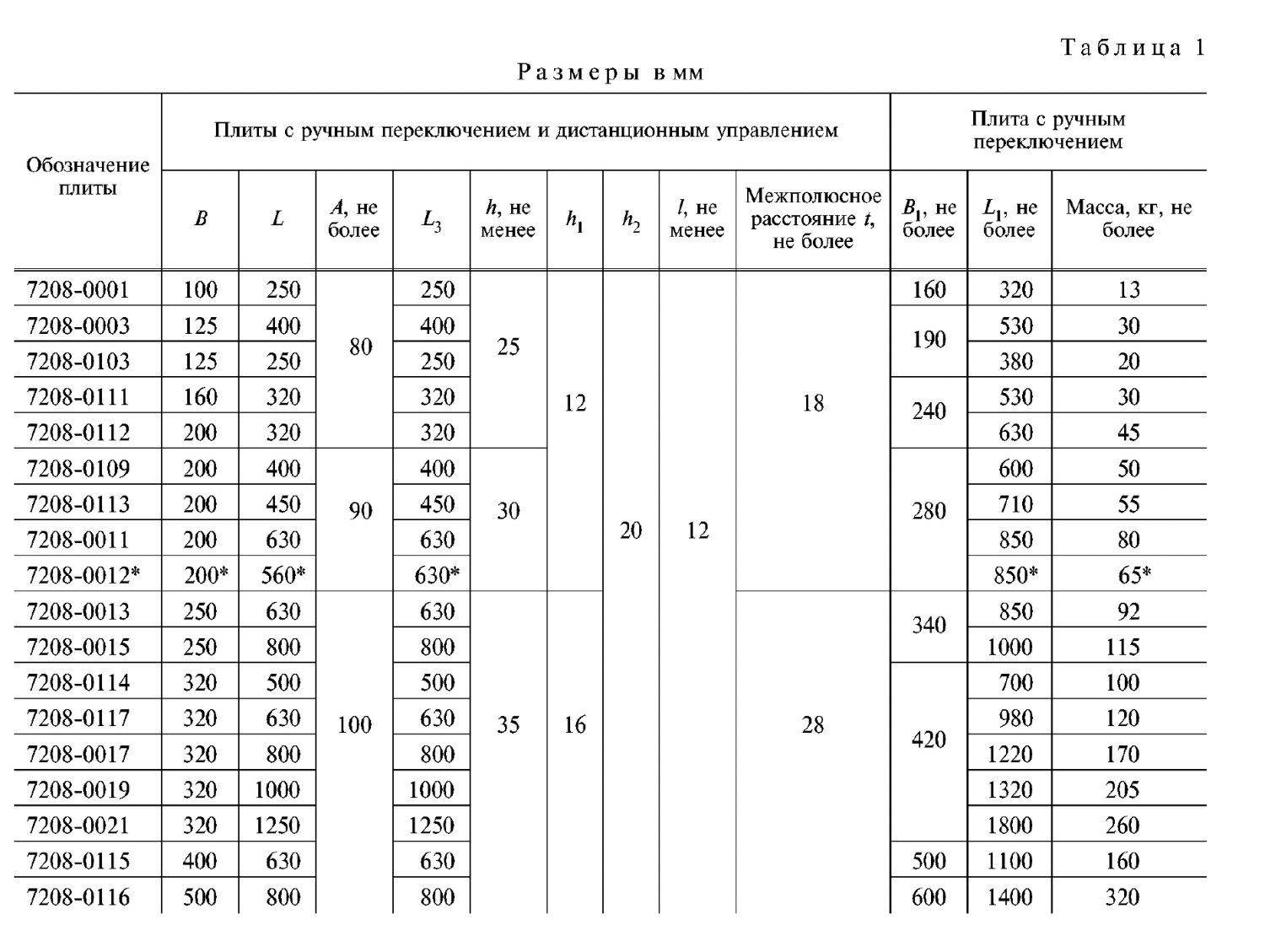

- типорозмір робочої поверхні 250×630 мм за таблицею 1 ГОСТ 16528-87
- без літери
- клас точності Н — літерний індекс додається лише для класів П, В, А і С
Малополюсна конструкція

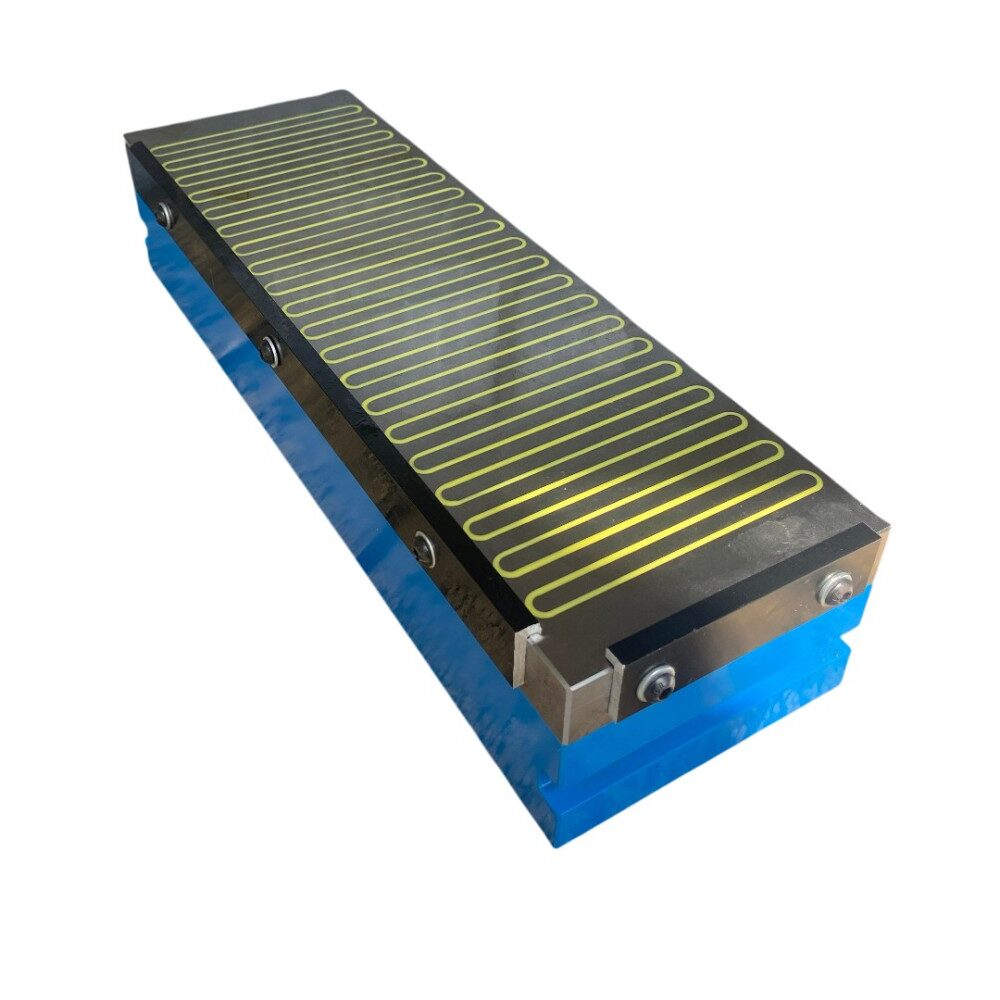

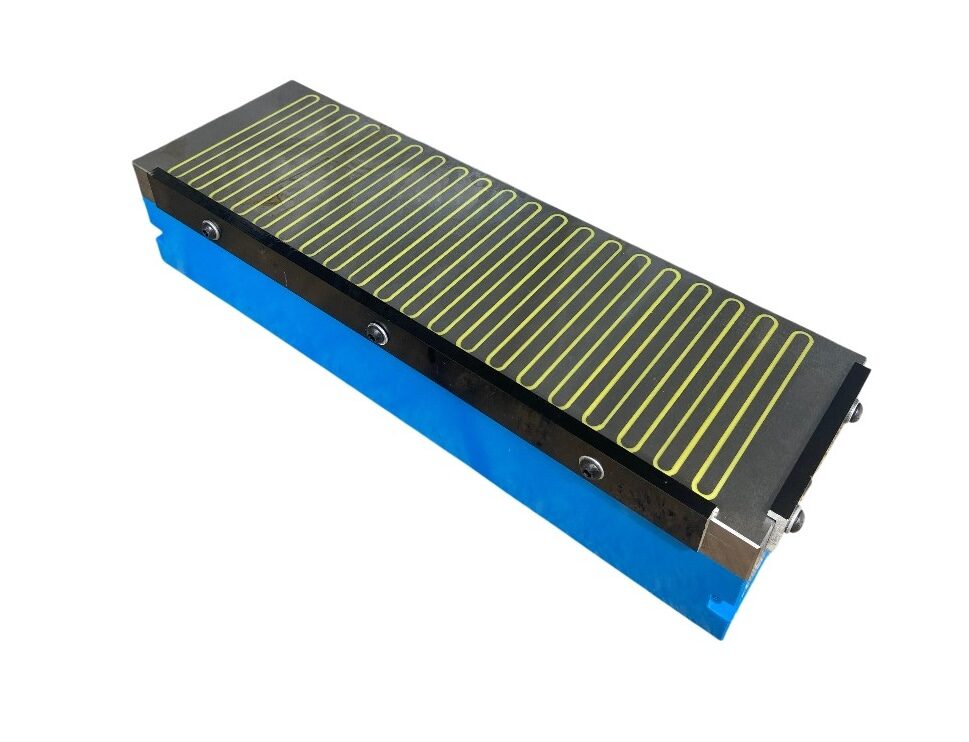

Дзеркало плити — чергування сталевих і латунних смуг. Що менший крок, то нижче розташовується магнітне поле над поверхнею і то більша частка потоку замикається крізь тонку заготовку — тому малополюсна (дрібнополюсна) плита тримає пластини, які на крупнополюсній не примагнітяться. У цієї плити крок 14 мм за граничних 28 мм, допустимих ГОСТ.
Часті питання
Чи потрібне електроживлення?
Ні. Плита працює на постійних магнітах, вмикається поворотом рукоятки на 180° — розетка, випрямляч і проводка не потрібні.
Чи втримає деталь під час фрезерування?
Легке фрезерування і розмітка допускаються: сила притягання від 100 Н/см² помножена на площу контакту дає сотні кілограмів утримання. Для важких режимів деталь додатково впирають у бокові упори.
Деталь «залипла» після вимкнення — що робити?
Залишковий магнетизм нормований: не більше 0,5 Н/см². Деталь зсувають убік по дзеркалу, а не відривають угору.
Чи можна перешліфувати дзеркало?
Так, легкими проходами з МОР прямо на верстаті — це відновлює площинність після років роботи. Знімайте мінімум: висота полюсів обмежена.
Переваги
- ✓ Сила притягання не менше 100 Н/см² за паспортом — вище норми ГОСТ (80 Н/см²)
- ✓ Малополюсне дзеркало з кроком 14 мм — тримає тонкі та дрібні деталі
- ✓ Площинність 16 мкм, шорсткість Ra не більше 1,25 мкм
- ✓ Без електроживлення: постійні магніти, рукоятка 180°
- ✓ Робота з МОР і без неї
- ✓ Ресурс за точністю не менше 2,5 року, гарантія 24 місяці
Супутні товари
- Лекальні лещата
- Лещата лекальні прецизійні механічні 100мм 0-125мм L260мм 0.005мм стальні HRC58-62 SUMTOM
- Лекальні лещата
- Лещата лекальні прецизійні L губок 125 мм, серія QGG125 OTTIMO
- Шліфувальний круг
- Круг абразивний шліфувальний 14А ПП 250х25х76 16-40 СМ-СТ
- Шліфувальний круг
- Круг абразивний шліфувальний 14А ПП 250х20х32 25-40 СМ-СТ
Сусідні типорозміри
- 125×400 мм
- Плита магнітна 125х400 мм (7208-0003) OTTIMO
- 250×800 мм
- Плита магнітна 250х800 мм (7208-0015) OTTIMO
Усі типорозміри від 100×250 до 320×1000 мм — у розділі магнітні плити.
Як підібрати. Робоча зона плити має бути не меншою за деталь із запасом на вихід круга; маса (не більше 92 кг) не повинна перевантажувати стіл верстата. Із паспорта: не нагрівайте плиту понад 50 °C і не допускайте ударів — постійні магніти втрачають силу; після роботи протирайте дзеркало та наносьте антикорозійне мастило.
