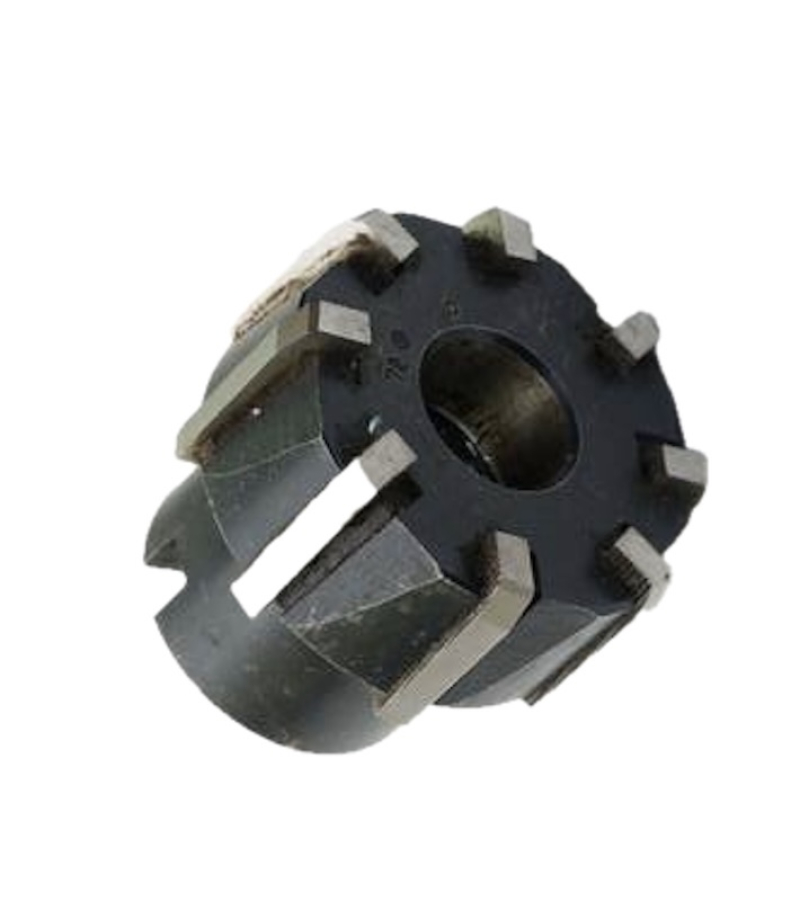

Развертка машинная насадная Ø65 мм № 2 со вставными ножами из быстрорежущей стали — чистовая обработка отверстий больших диаметров; изношенные ножи переставляют и перетачивают, корпус служит годами. Ножи — быстрорежущая сталь Р6М5; посадочное отверстие 22 мм; обозначение «Развертка 2364-0391 2 ГОСТ 883-80».
Назначение и устройство
Цельная развертка диаметром 40–100 мм дорогая и после износа калибрующих ленточек идет в лом. Сборная развертка по ГОСТ 883-80 устроена иначе: в пазы корпуса из конструкционной стали вставлены ножи из быстрорежущей стали (ГОСТ 16602-80) и закреплены клиньями (ГОСТ 16603-80). Паз и нож имеют рифление — после переточки нож переставляют на шаг рифления наружу и снова шлифуют в размер.
Насадную развертку (тип 2) надевают на оправку по коническому отверстию 1:30 и ведут торцевой шпонкой; одна оправка служит для нескольких диаметров. Под оправки и восстановление посадочного конуса подходят конические развертки 1:30 по ГОСТ 11184-84 и 10082-71.
Характеристики
- Тип по ГОСТ 883-80
- тип 2 — насадная
- Диаметр d
- 65 мм (ряд 2)
- Исполнение
- № 2 — с припуском под доводку
- Посадочное отверстие d1 (конус 1:30)
- 22 мм
- Длина L / рабочая часть l
- 71 / 45 мм
- Число ножей
- 8
- Нож (ГОСТ 16602-80)
- 2026-0257
- Клин (ГОСТ 16603-80)
- 2060-0207
- Материал ножей
- быстрорежущая сталь Р6М5
- Твердость ножей
- 63…66 HRC
- Условное обозначение
- Развертка 2364-0391 2 ГОСТ 883-80
Типы и размеры — ГОСТ 883-80; допуски на диаметр — ГОСТ 13779-77; технические условия — ГОСТ 1523-81.
Обозначение по ГОСТ 883-80
- φ = 5°
- 2364-0391
- φ = 15°
- 2364-0392
- φ = 45°
- 2364-0393
Шифр 2364-0391 указан в наименовании и совпадает с таблицей стандарта (φ = 5°). Пример: «Развертка 2364-0367 H7 ГОСТ 883-80», под доводку — «… 2 ГОСТ 883-80», черновая — «… U8 ГОСТ 883-80».
Какое отверстие даст развертка
Поле допуска определяет размер, в который отшлифованы ножи. Сборную развертку можно перешлифовать под другое поле (например, с H9 на H8), пока позволяет запас ножей по рифлению.
Режимы и обслуживание
- Скорость по стали
- 6–10 м/мин → 29–49 об/мин
- Подача
- 0,8–2,0 мм/об
- Припуск на диаметр
- 0,3–0,5 мм (после зенкера или расточки)
- СОЖ
- эмульсия или сульфофрезол; чугун — всухую
- после переточки ножи выдвигают на шаг рифления и шлифуют все сразу в центрах — биение ножей не должно превышать допуска на диаметр
- ножи и клинья заказывают комплектом на корпус; смешивать ножи разных партий не стоит
- клинья затягивают равномерно, иначе нож перекашивается и развертка «бьет»
Частые вопросы
Чем сборная развертка лучше цельной?
Ресурсом и ценой на больших диаметрах: изношенные ножи переставляют по рифлению и перешлифовывают, а сломанный нож меняют, не выбрасывая корпус.
Можно ли купить ножи отдельно?
Да, ножи по ГОСТ 16602-80 и клинья по ГОСТ 16603-80 выпускают отдельно; шифр для этого диаметра указан в характеристиках.
Какой угол φ выбрать?
5° — для чугуна и бронзы, 15° — для стали, 45° — по согласованию с изготовителем.
Что означают ряды диаметров?
1-й ряд — предпочтительный, 2-й — допустимый, 3-й — для посадочных отверстий под подшипники по ГОСТ 3478-79.
Что уточнить перед заказом
- поле допуска отверстия или номер под доводку
- оправку (посадочный конус 1:30) или конус Морзе шпинделя
- нужны ли запасные ножи и клинья
Сопутствующие позиции
- Насадные развертки
- Развертки машинные насадные
- Ножи сменные
- Ножи сменные к фрезам и разверткам
Как подобрать: диаметр и поле допуска отверстия → развертка, оправка или КМ шпинделя → тип, материал → угол φ. В заказе: «Развертка 2364-0391 2 ГОСТ 883-80»; запасные ножи и клинья — по шифрам ГОСТ 16602-80 и 16603-80.
