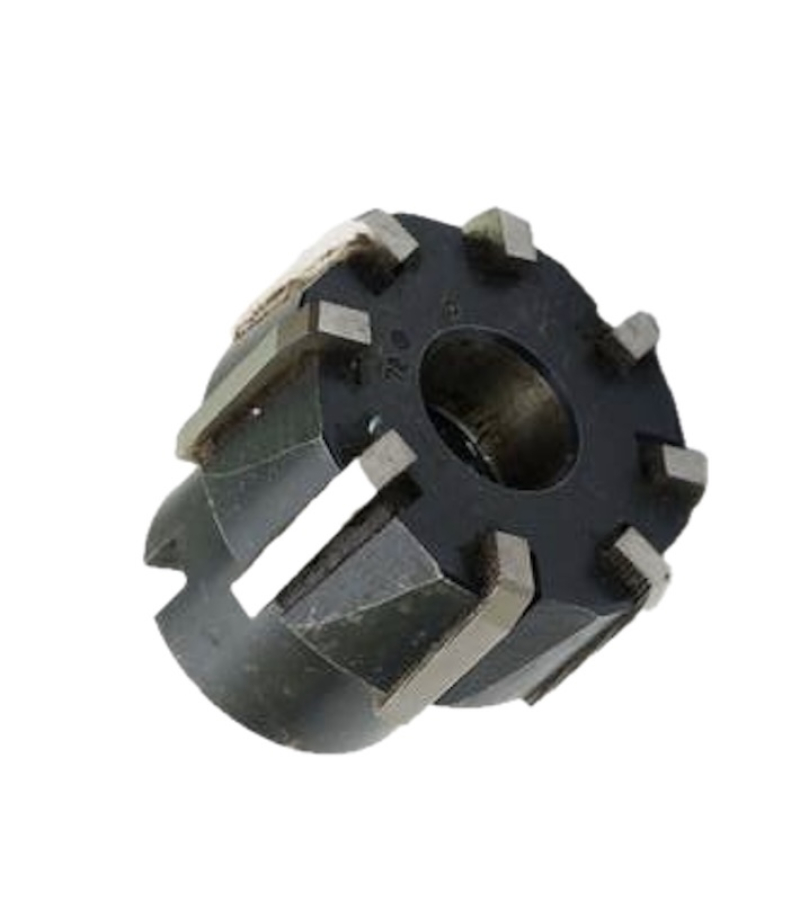

Развертка насадная ф 65 мм с полем допуска H9 из стали Р6М5 — станочный инструмент для чистового развертывания больших отверстий: корпус ставится на стандартную оправку, один комплект оправок обслуживает весь ряд диаметров.
Назначение и область применения
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Характеристики
- Диаметр
- 65 мм
- Поле допуска
- H9
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 22 мм
- Материал
- Р6М5
- ГОСТ
- 883-80
- Обозначение
- 2364-0391
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 883-80 (Развертки машинные со вставными ножами), август 2026.
Тексты стандартов: ГОСТ 883-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2364-0391 — обозначение развертки этого типоразмера по таблицам ГОСТ 883-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2364-0392 (15°) и 2364-0393 (45°). Поле допуска H9: развертка выполнена под отверстие 9-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 65 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 64,6–64,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
Преимущества
- Типоразмер по ГОСТ 883-80 — взаимозаменяемость и понятные нормы
- Стабильный размер отверстия по всей партии деталей
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 65 №2 со вставными ножами Р6М5 пос.22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 63 Н9 со вставными ножами Р6М5 пос. 22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 62 А3 со вставными ножами Р6М5 пос. 22 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
