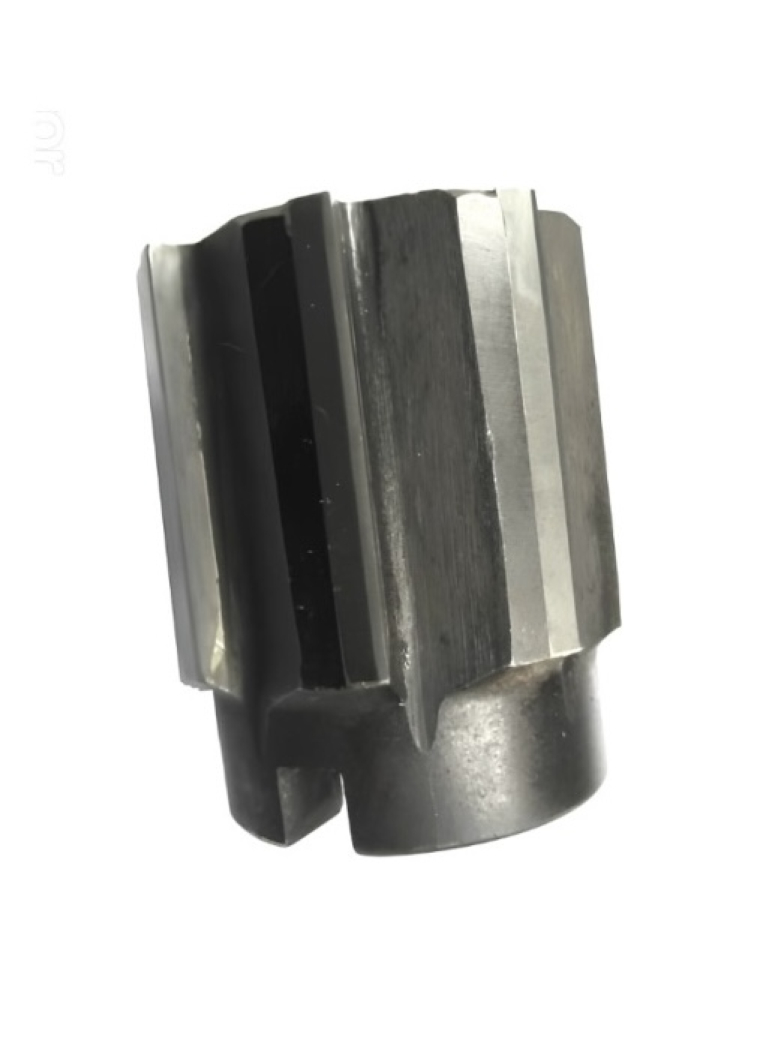

Развертка насадная ф 75 мм с полем допуска H7 — станочный инструмент для чистового развертывания больших отверстий: корпус ставится на стандартную оправку, один комплект оправок обслуживает весь ряд диаметров.
Назначение и область применения
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Характеристики
- Диаметр
- 75 мм
- Поле допуска
- H7
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 32 мм
- Материал режущей части
- твердый сплав
Тексты стандартов: ГОСТ 16086-70, ГОСТ 16088-70.
Что означает обозначение
Поле допуска H7: развертка выполнена под отверстие 7-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 75 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 74,6–74,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Чем твердосплавная развертка лучше быстрорежущей?
Стойкостью и скоростью: твердый сплав держит размер в разы дольше и допускает более высокие скорости резания, особенно по чугуну и абразивным материалам. Плата — чувствительность к ударам и биению.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Преимущества
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Твердосплавная кромка — кратный ресурс на абразивных материалах
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 52 Н9 с т/с пласт винтовой зуб пос.27
- Соседний типоразмер
- Развертка машинная насадная ф 45 с т/с пластиной ВК6 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 42 с т/с пластиной ВК6 пос.19 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
