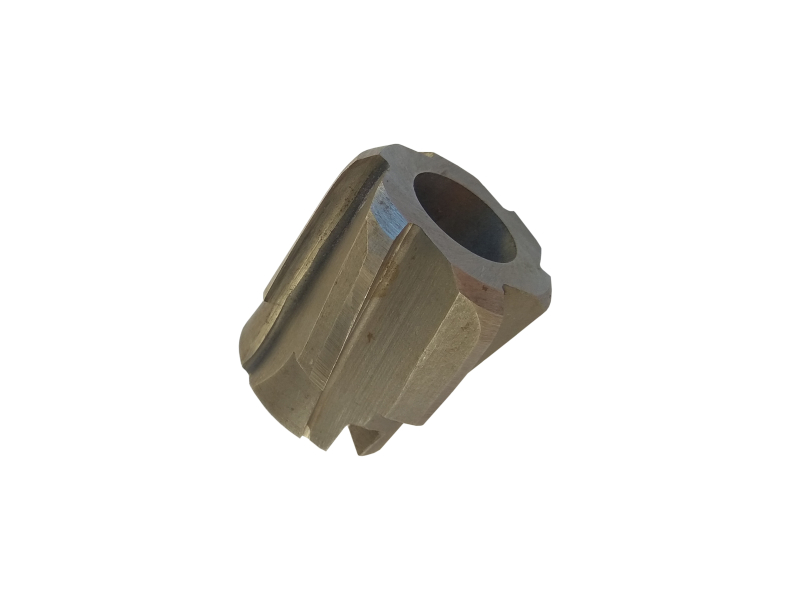

Машинная насадная развертка ф 52 мм с полем допуска H9 для финишной обработки отверстий на расточных и токарных станках; крепление — на оправке с посадкой 27 мм.
Назначение и область применения
После сверления отверстие всегда крупнее и грубее номинала. Развертка исправляет это: калибрует диаметр, выглаживает стенки и держит прямолинейность оси — то, что требуется под подшипники, втулки, штифты и пальцы.
Характеристики
- Диаметр
- 52 мм
- Поле допуска
- H9
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 27 мм
- Материал режущей части
- твердый сплав
- Зуб
- винтовой
Тексты стандартов: ГОСТ 16086-70, ГОСТ 16088-70.
Что означает обозначение
Поле допуска H9: развертка выполнена под отверстие 9-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 52 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 51,6–51,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Под какую посадку подходит допуск H9?
Развертка H9 дает отверстие соответствующего квалитета: под переходные и неподвижные посадки типа H9/k6, H9/m6, под подвижные — H9/g6 и свободнее. Конкретную пару выбирают по таблицам посадок.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Преимущества
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Твердосплавная кромка — кратный ресурс на абразивных материалах
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 45 с т/с пластиной ВК6 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 42 с т/с пластиной ВК6 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 37 А с т/с пласт. ВК8 винтовой зуб пос.16
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
