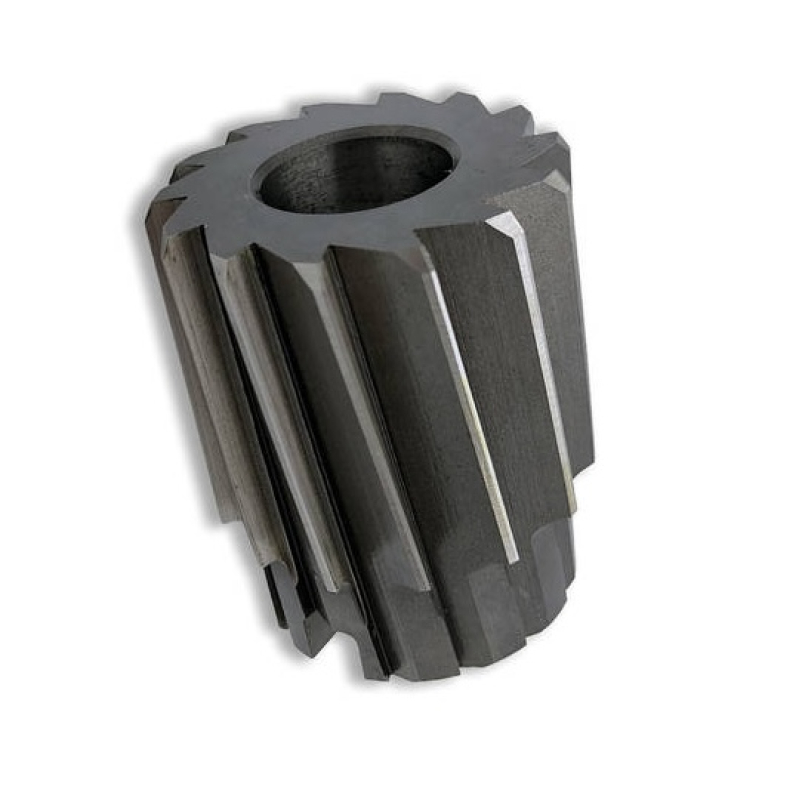

Развертка насадная ф 48 мм с полем допуска H9 — станочный инструмент для чистового развертывания больших отверстий: корпус ставится на стандартную оправку, один комплект оправок обслуживает весь ряд диаметров.
Назначение и область применения
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Характеристики
- Диаметр
- 48 мм
- Поле допуска
- H9
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 22 мм
- Зуб
- винтовой
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
Поле допуска H9: развертка выполнена под отверстие 9-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 48 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 47,6–47,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Преимущества
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Винтовой зуб режет плавно, без вырывов на выходе
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 48 Н9 Р6М5 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 47 Н9 Р6М5 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 47 №3 Р6М5 пос.19 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
