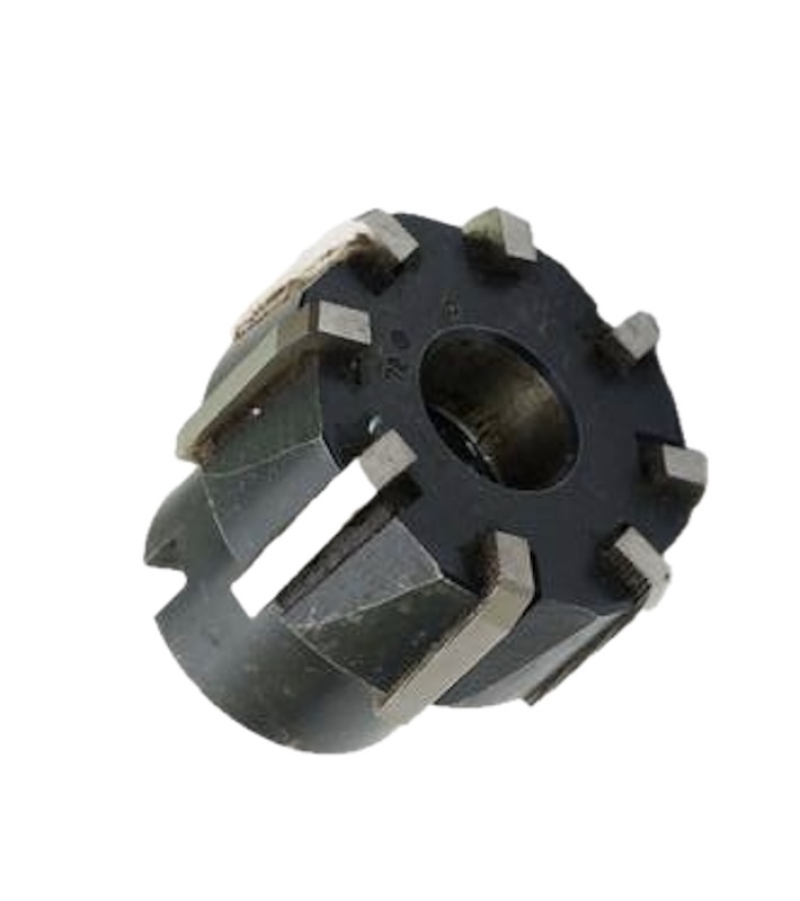

Насадная машинная развертка ф 80 мм из стали Р6М5. Садится на оправку с посадочным отверстием 32 мм и закрывает средние и крупные диаметры, где цельный хвостовой инструмент уже нерационален.
Назначение и область применения
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Характеристики
- Диаметр
- 80 мм
- Допуск (старая система)
- А3
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 32 мм
- Материал
- Р6М5
- ГОСТ
- 883-80
- Обозначение
- 2364-0411
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 883-80 (Развертки машинные со вставными ножами), август 2026.
Тексты стандартов: ГОСТ 883-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2364-0411 — обозначение развертки этого типоразмера по таблицам ГОСТ 883-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2364-0412 (15°) и 2364-0413 (45°). Литерное обозначение А3 относится к старой системе классов точности; перед работой фактический диаметр уточняют промером. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 80 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 79,6–79,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
Преимущества
- Типоразмер по ГОСТ 883-80 — взаимозаменяемость и понятные нормы
- Стабильный размер отверстия по всей партии деталей
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 78 Н9 со вставными ножами Р6М5 пос. 32 мм
- Соседний типоразмер
- Развертка машинная насадная ф 78 №1 со вставными ножами Р6М5 пос. 32 мм
- Соседний типоразмер
- Развертка машинная насадная ф 75 №3 со вставными ножами Р9 пос. 27 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
