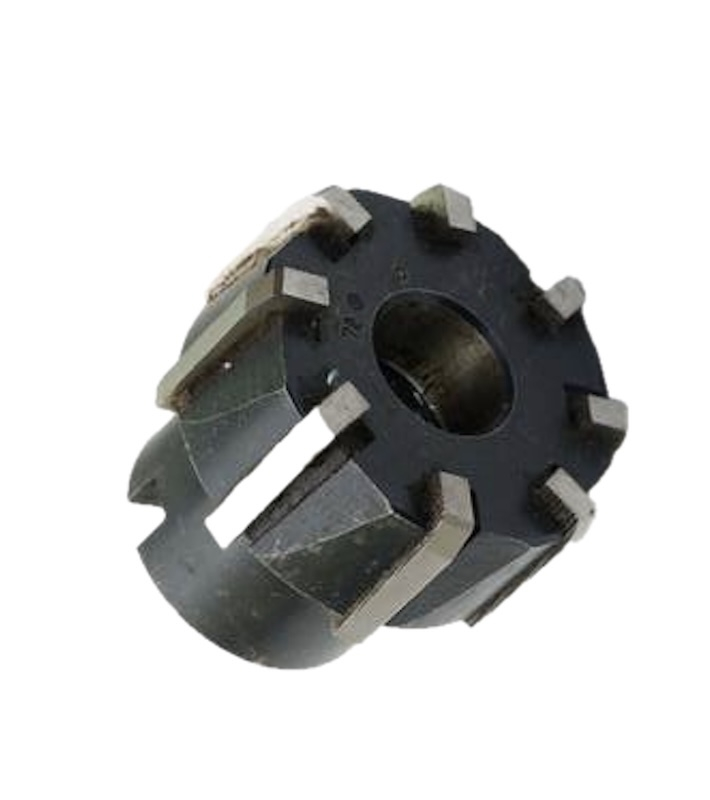

Машинная насадная развертка ф 85 мм из стали Р6М5 для финишной обработки отверстий на расточных и токарных станках; крепление — на оправке с посадкой 32 мм.
Назначение и область применения
После сверления отверстие всегда крупнее и грубее номинала. Развертка исправляет это: калибрует диаметр, выглаживает стенки и держит прямолинейность оси — то, что требуется под подшипники, втулки, штифты и пальцы.
Характеристики
- Диаметр
- 85 мм
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 32 мм
- Материал
- Р6М5
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 85 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 84,6–84,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Преимущества
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Быстрорез Р6М5 — универсальность по сталям и чугунам
- Насадная схема экономит: один хвостовик-оправка на ряд диаметров
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 85 Н9 со вставными ножами Р6М5 пос. 40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 85 А3 со вставными ножами Р6М5 пос. 40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 85 №2 со вставными ножами Р9Ф пос.32 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
