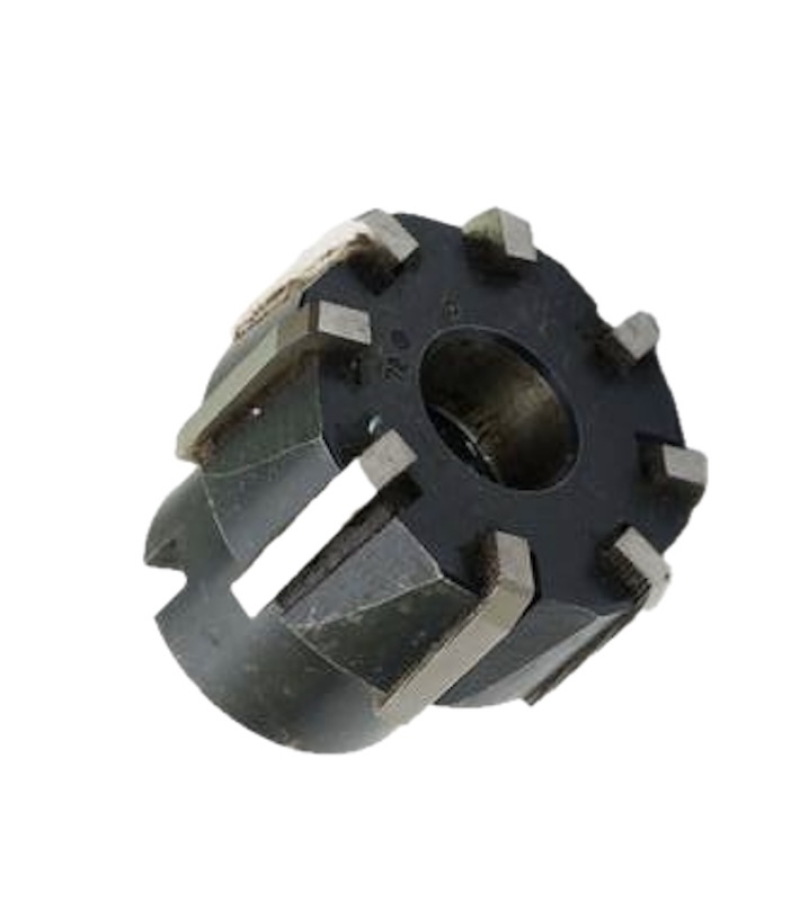

Насадная машинная развертка ф 85 мм. Садится на оправку с посадочным отверстием 32 мм и закрывает средние и крупные диаметры, где цельный хвостовой инструмент уже нерационален.
Назначение и область применения
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Характеристики
- Диаметр
- 85 мм
- Допуск (старая система)
- №2
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 32 мм
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
Номерной допуск №2 — старая система обозначения полей допуска разверток; подбор под конкретную посадку ведется промером фактического диаметра калибром или микрометром. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 85 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 84,6–84,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Как подобрать развертку со старым обозначением допуска?
Промерьте фактический диаметр по кромкам микрометром и сравните с нужным полем допуска отверстия. Старые номерные и литерные допуски перекрываются современными H7–H11, но соответствие проверяют промером, а не по маркировке.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Преимущества
- Стабильный размер отверстия по всей партии деталей
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 85 Н9 со вставными ножами Р6М5 пос. 40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 85 А3 со вставными ножами Р6М5 пос. 40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 85 со вставными ножами Р6М5 пос.32 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
