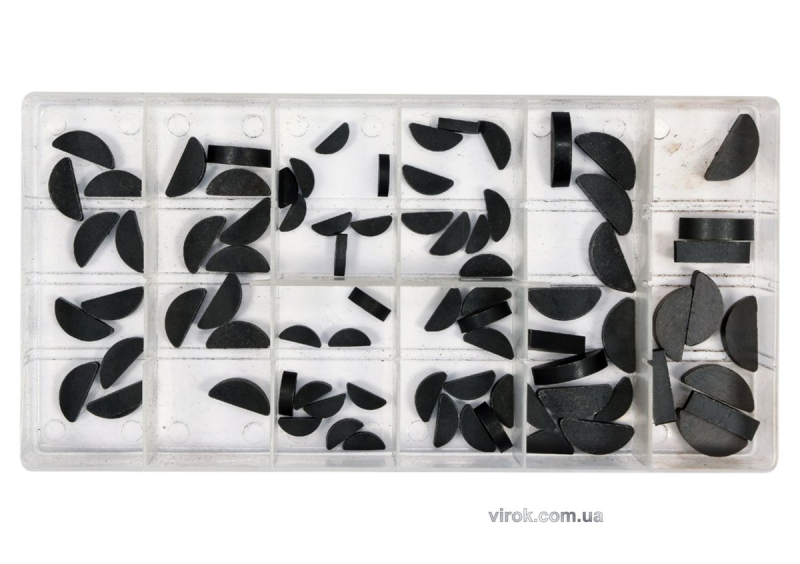

Набор сегментных шпонок YATO YT-06790 — 80 полукруглых шпонок восьми типоразмеров, по десять штук каждого. Такая шпонка садится в дугообразный паз вала и сама выставляется по гнезду ступицы, поэтому ее ставят там, где призматическая требует точной подгонки.
Технические характеристики
- Типоразмеры
- 3×5×13, 3×6,5×16, 4×5×13, 4×6,5×16, 4×7,5×19, 5×7,5×19, 5×9×22, 6×9×22 мм
- Количество каждого размера
- 10 шт
- Материал
- углеродистая сталь
- Количество в наборе
- 80 шт
Почему сегментная шпонка ходовая в мелком приводе
Полукруглая шпонка передает крутящий момент от вала к шкиву, звездочке или крыльчатке и одновременно работает предохранителем: при перегрузке срезается она, а не вал и не ступица. Заменить срезанную шпонку — работа на пять минут, заменить вал — ремонт узла целиком. Отсюда и практика: восемь ходовых размеров держат в мастерской постоянно.
Частые вопросы
Как подобрать шпонку из набора?
По ширине и глубине паза, а не только по диаметру вала. Толщина стоит в маркировке первым числом: 3, 4, 5 или 6 мм.
Что делать, если шпонка входит с люфтом?
Значит, паз разбит. Менять нужно вал, а не подбирать шпонку большего размера: увеличенная шпонка в разбитом пазу продержится до следующей нагрузки.
Почему при перегрузке срезается именно шпонка?
Она работает предохранителем узла: срезается шпонка, а не вал и не ступица. Замена занимает пять минут, тогда как замена вала — ремонт узла целиком.
Шпонка подбирается по ширине и глубине паза, а не только по диаметру вала. Толщина в маркировке — первое число: 3, 4, 5 или 6 мм. Если паз разбит и шпонка входит с люфтом, менять нужно вал, а не подбирать шпонку большего размера.
