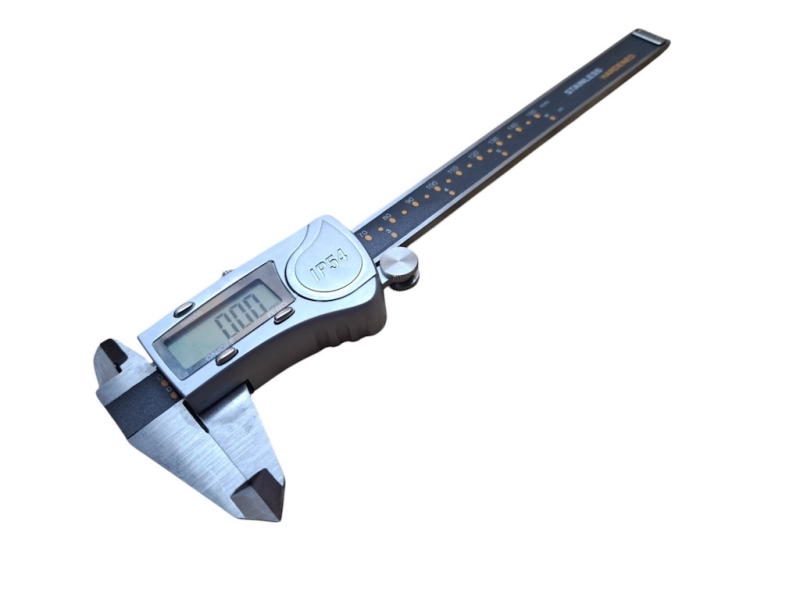

Штангенциркуль цифровой ШЦЦ-I 0–300 мм, цена деления 0,01 мм OTTIMO. Электронный отсчет снимает главный источник ошибки нониуса — субъективное чтение шкалы; обнуление в любой точке позволяет мерить от произвольной базы.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Измерения выполняют при нормальной температуре: нагретая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШЦЦ-I
- Диапазон измерения
- 0–300 мм
- Цена деления
- 0,01 мм
- Отсчетное устройство
- цифровое (электронное)
- Производитель
- OTTIMO
- Шаг дискретности
- 0,01 мм
- Тип отсчета
- цифровой дисплей
- Тип по ГОСТ 166-89
- I
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль 200–1000 мм» — 1 077,75 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Инструмент рассчитан на работу при 10–40 °C и влажности до 80 % (ГОСТ 166-89). Перед точным замером деталь и штангенциркуль выдерживают при одной температуре, иначе тепловое расширение съедает точность отсчета.
Что означает обозначение
ШЦЦ-I 300: ШЦЦ — цифровое отсчетное устройство; I — тип по ГОСТ 166-89: двусторонний с глубиномером; 0–300 — пределы измерений, мм; 0,01 — шаг дискретности, мм.
Что важно при подборе
Диапазон измерения 0–300 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,01 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом. Цифровой отсчет убирает ошибку чтения нониуса и позволяет обнулить прибор в любой точке — измерять от произвольной базы, а не только от нуля шкалы.
Частые вопросы
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Что дает эта позиция
- Цифровой отсчет: нет ошибки чтения шкалы
- Нормы точности по ГОСТ 166-89
- Результат не зависит от квалификации при верной методике
- Подлежит поверке и служит средством приемки
