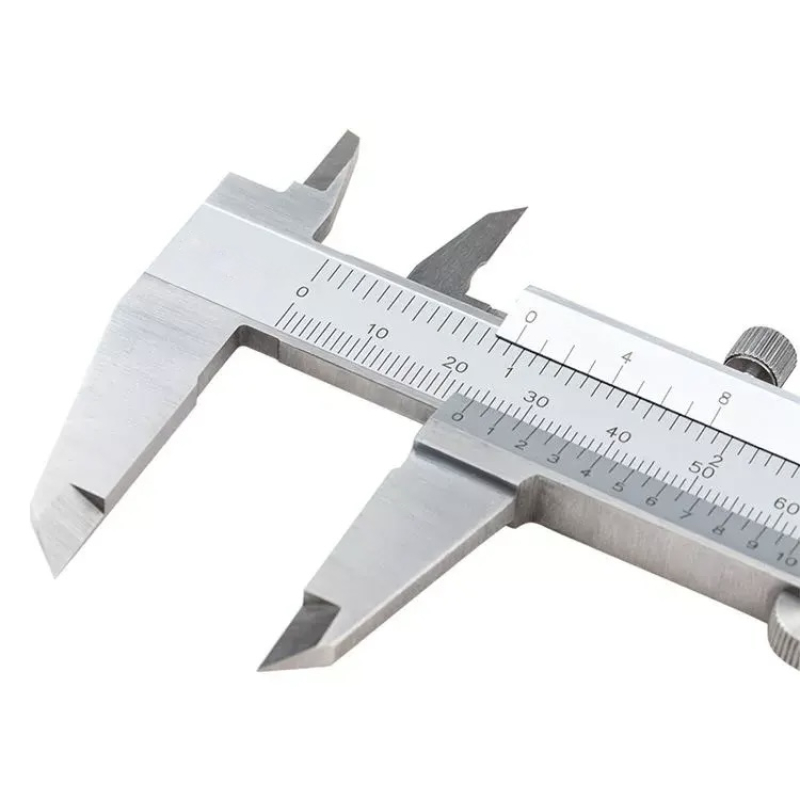

Штангенциркуль ШЦ-I 0–125 мм, цена деления 0,05 мм. Универсальный измерительный инструмент цеха: наружный и внутренний размер, глубина — тремя элементами одного прибора.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Измерения выполняют при нормальной температуре: нагретая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШЦ-I
- Диапазон измерения
- 0–125 мм
- Цена деления
- 0,05 мм
- Класс точности
- 2
- Значение отсчета
- 0,05 мм
- Тип отсчета
- нониус
- Тип по ГОСТ 166-89
- I
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль до 200 мм» — 754,43 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Штатные условия эксплуатации по ГОСТ 166-89 — температура от 10 до 40 °C при влажности не более 80 %. После работы инструмент протирают, губки не оставляют сведенными с натягом, хранение — в футляре.
Что означает обозначение
ШЦ-I 125: ШЦ — отсчет по нониусу; I — тип по ГОСТ 166-89: двусторонний с глубиномером; 0–125 — пределы измерений, мм; 0,05 — отсчет/цена деления, мм; кл.2 — класс точности.
Что важно при подборе
Диапазон измерения 0–125 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,05 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом. Класс точности 2 определяет допустимую погрешность показаний по стандарту на этот тип прибора.
Частые вопросы
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Что дает эта позиция
- Диапазон измерения 0–125 мм
- Цена деления 0,05 мм
- Класс точности 2
- Нормы точности по ГОСТ 166-89
Сопутствующие и соседние позиции
- Соседний типоразмер
- Штангенциркуль ШЦ-I 150 (0-150) 0.05 кл.2
- Соседний типоразмер
- Штангенциркуль ШЦ-I 150 (0-150) 0.1 кл.2
- Соседний типоразмер
- Штангенциркуль ШЦ-I 150 (0-150) 0.02 кл.2
- Сопутствующий прибор
- Микрометр резьбовой цифровой МВМЦ 0-25 0.001 пыле- влагозащищенный корпус IP65 OTTIMO
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
