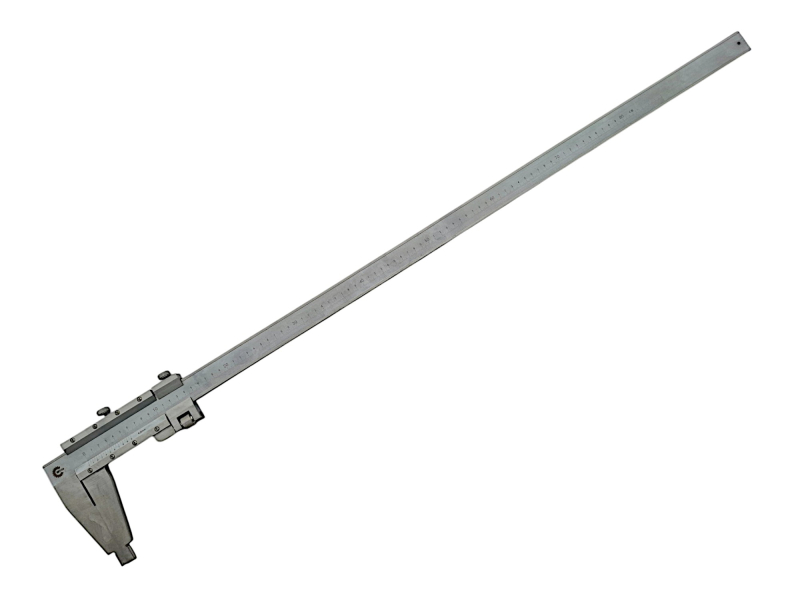

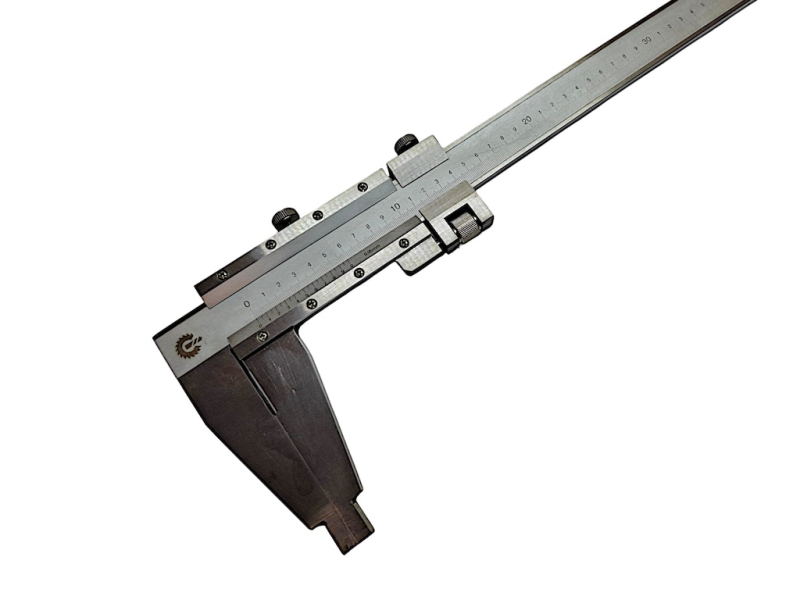

Штангенциркуль ШЦ-III 0–800 мм, цена деления 0,05 мм КИ. Универсальный измерительный инструмент цеха: наружный и внутренний размер, глубина — тремя элементами одного прибора.
Что важно при подборе
Диапазон измерения 0–800 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,05 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом. Класс точности 1 определяет допустимую погрешность показаний по стандарту на этот тип прибора.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШЦ-III
- Диапазон измерения
- 0–800 мм
- Цена деления
- 0,05 мм
- Класс точности
- 1
- Значение отсчета
- 0,05 мм
- Тип отсчета
- нониус
- Тип по ГОСТ 166-89
- III
- Длина губок
- 125 мм
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль 200–1000 мм» — 1 077,75 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Штатные условия эксплуатации по ГОСТ 166-89 — температура от 10 до 40 °C при влажности не более 80 %. После работы инструмент протирают, губки не оставляют сведенными с натягом, хранение — в футляре.
Что означает обозначение
ШЦ-III 800: ШЦ — отсчет по нониусу; III — тип по ГОСТ 166-89: односторонний; 0–800 — пределы измерений, мм; 0,05 — отсчет/цена деления, мм; кл.1 — класс точности.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Перед работой измерительные поверхности протирают: стружка и пленка эмульсии между губками искажают результат сильнее, чем погрешность самого прибора.
Частые вопросы
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Как хранить измерительный инструмент?
В футляре, отдельно от режущего инструмента, слегка смазанным и при нормальной влажности. Забоина или коррозия на измерительной поверхности выводит прибор из класса точности.
Сопутствующие и соседние позиции
- Сопутствующий прибор
- Микрометр YATO с LCD цифровой шкалой, точностью 0.001 мм в диапазоне 25 – 50 мм (YT-72307)
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Что дает эта позиция
- Нормы точности по ГОСТ 166-89
- Результат не зависит от квалификации при верной методике
- Подлежит поверке и служит средством приемки
- Диапазон измерения 0–800 мм
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
