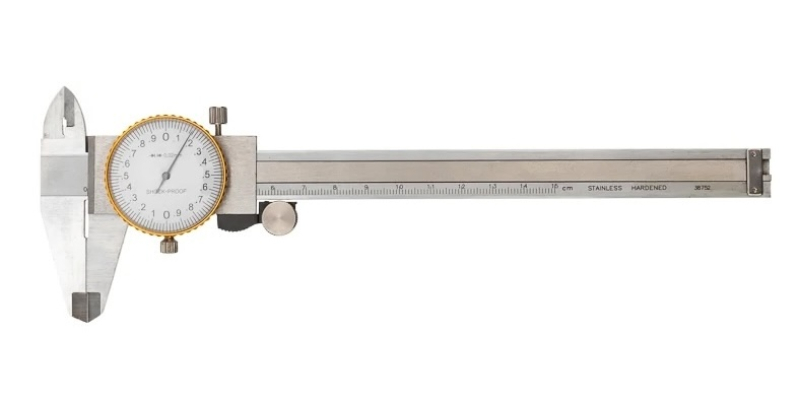

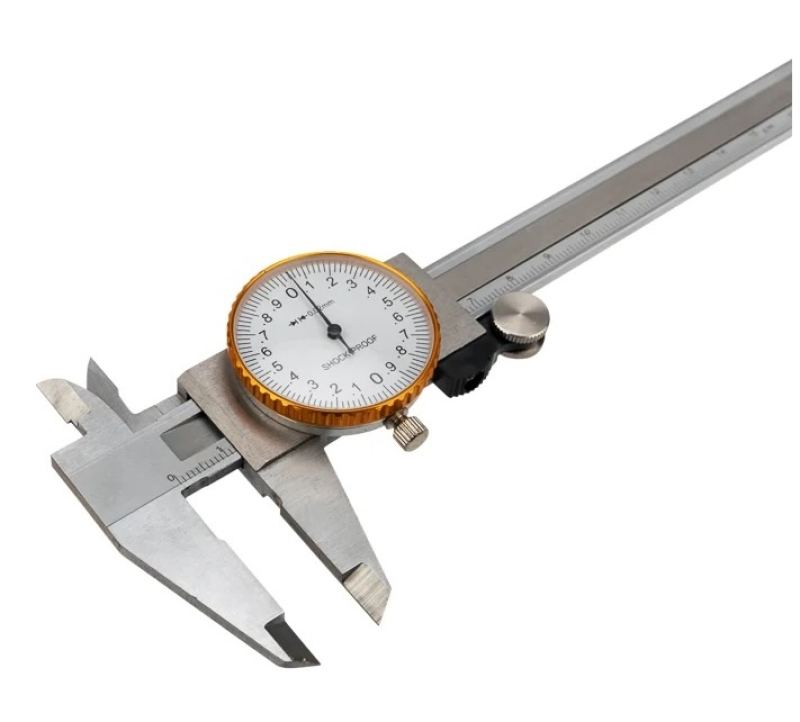

Штангенциркуль 0–250 мм, цена деления 0,02 мм OTTIMO. Универсальный измерительный инструмент цеха: наружный и внутренний размер, глубина — тремя элементами одного прибора.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Измерения выполняют при нормальной температуре: нагретая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Характеристики
- Тип
- штангенинструмент
- Диапазон измерения
- 0–250 мм
- Цена деления
- 0,02 мм
- Производитель
- OTTIMO
- Тип отсчета
- круговая шкала
- Тип по ГОСТ 166-89
- I
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль 200–1000 мм» — 1 077,75 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Штатные условия эксплуатации по ГОСТ 166-89 — температура от 10 до 40 °C при влажности не более 80 %. После работы инструмент протирают, губки не оставляют сведенными с натягом, хранение — в футляре.
Что означает обозначение
ШЦК-I 250: ШЦК — отсчет по круговой шкале; I — тип по ГОСТ 166-89: двусторонний с глубиномером; 0–250 — пределы измерений, мм; 0,02 — отсчет/цена деления, мм.
Что важно при подборе
Диапазон измерения 0–250 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,02 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом.
Частые вопросы
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Что дает эта позиция
- Нормы точности по ГОСТ 166-89
- Результат не зависит от квалификации при верной методике
- Подлежит поверке и служит средством приемки
- Диапазон измерения 0–250 мм
Сопутствующие и соседние позиции
- Соседний типоразмер
- Штангенциркуль разметочный ШЦР 250 (0-250) 0.1 OTTIMO
- Соседний типоразмер
- Штангенциркуль ШЦК-I 200 (0-200) 0.02 с круговой шкалой OTTIMO
- Соседний типоразмер
- Штангенциркуль ШЦК-I 300 (0-300) 0.02 с круговой шкалой OTTIMO
- Сопутствующий прибор
- Головка микрометра 0-25мм 0.01мм барабан 17мм с микрометрической шкалой GL
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
