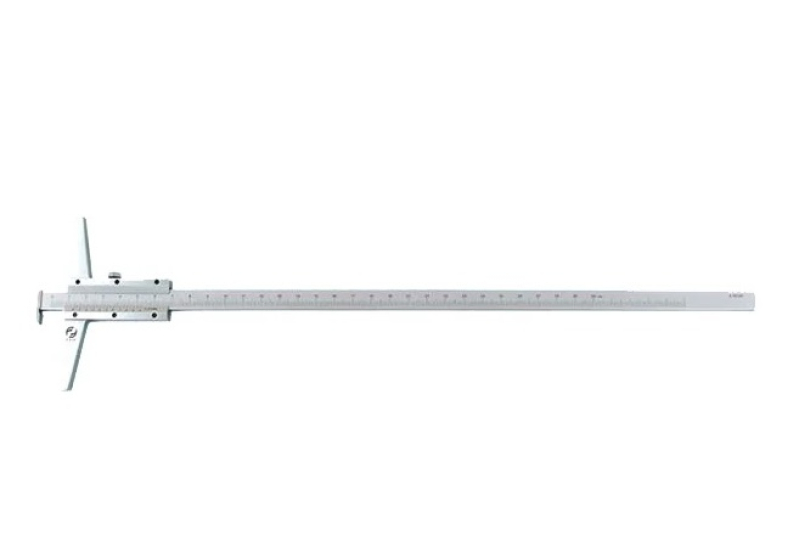

Штангенглубиномер ШГ 0–500 мм, цена деления 0,02 мм OTTIMO. Измеряет глубину отверстий, пазов и уступов от базовой плоскости: линейка опускается в отверстие, а траверса опирается на торец детали.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Измерения выполняют при нормальной температуре: нагретая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШГ
- Диапазон измерения
- 0–500 мм
- Цена деления
- 0,02 мм
- Производитель
- OTTIMO
- Отсчет по нониусу
- 0,02 мм
- Особенность
- с зацепом
- Стандарт
- ГОСТ 162-90
Тип, размеры и нормы точности — по ГОСТ 162-90 (Штангенглубиномеры. Технические условия).
Тексты стандартов: ГОСТ 162-90.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенрейсмас, штангенглубиномер свыше 200 мм» — 1 077,75 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Рамку прижимают к базовой кромке без перекоса, штангу доводят до дна без удара; зажим затягивают до снятия отсчета — по ГОСТ 162-90 погрешность нормирована и в затянутом состоянии.
Что означает обозначение
ШГ-500: ШГ — штангенглубиномер с отсчетом по нониусу, по ГОСТ 162-90; 500 — верхний предел измерения глубины, мм; 0,02 — отсчет, мм.
Что важно при подборе
Диапазон измерения 0–500 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,02 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом.
Частые вопросы
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Что дает эта позиция
- Результат не зависит от квалификации при верной методике
- Подлежит поверке и служит средством приемки
- Диапазон измерения 0–500 мм
- Цена деления 0,02 мм
Сопутствующие и соседние позиции
- Соседний типоразмер
- Штангенглубиномер ШГ- 500-0.05 ГОСТ 162-90 OTTIMO
- Соседний типоразмер
- Штангенглубиномер ШГ- 400-0.05 ГОСТ 162-90 OTTIMO
- Соседний типоразмер
- Штангенглубиномер ШГ- 630-0.05 ГОСТ 162-90 OTTIMO
- Сопутствующий прибор
- Микрометр YATO с LCD цифровой шкалой, точностью 0.001 мм в диапазоне 0 – 25 мм (YT-72306)
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
