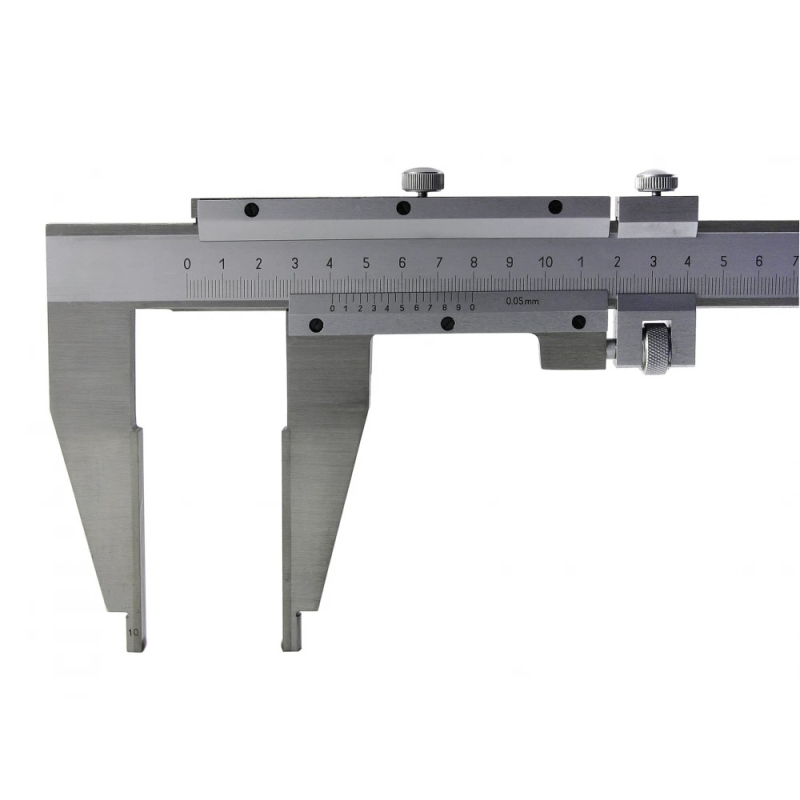

Штангенциркуль ШЦТ , цена деления 0,05 мм OTTIMO. Универсальный измерительный инструмент цеха: наружный и внутренний размер, глубина — тремя элементами одного прибора.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Измерения выполняют при нормальной температуре: нагретая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШЦТ
- Цена деления
- 0,05 мм
- Класс точности
- 2
- Измерительные поверхности
- твердосплавные
- Производитель
- OTTIMO
- Значение отсчета
- 0,05 мм
- Тип отсчета
- нониус
- Тип по ГОСТ 166-89
- III
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль до 200 мм» — 754,43 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Инструмент рассчитан на работу при 10–40 °C и влажности до 80 % (ГОСТ 166-89). Перед точным замером деталь и штангенциркуль выдерживают при одной температуре, иначе тепловое расширение съедает точность отсчета.
Что означает обозначение
ШЦТ-III- 400: ШЦТ — нониусный, измерительные поверхности из твердого сплава; III — тип по ГОСТ 166-89: односторонний; 0–100 — пределы измерений, мм; 0,05 — отсчет/цена деления, мм; кл.2 — класс точности.
Что важно при подборе
Цена деления 0,05 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом. Класс точности 2 определяет допустимую погрешность показаний по стандарту на этот тип прибора. Твердосплавные измерительные поверхности держат размер дольше стальных — это ресурс при интенсивном контроле абразивных материалов.
Частые вопросы
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Нужна ли прибору поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Инструмент без действующей поверки применяют только для ориентировочных измерений, но не для приемки продукции.
Что дает эта позиция
- Цена деления 0,05 мм
- Класс точности 2
- Твердосплавные измерительные поверхности
- Нормы точности по ГОСТ 166-89
Сопутствующие и соседние позиции
- Сопутствующий прибор
- Микрометр резьбовой цифровой МВМЦ 0-25 0.001 пыле- влагозащищенный корпус IP65 OTTIMO
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
