Струбцина YATO с винтовым зажимом, тип "C": l= 100 мм (4") (YT-6422)

Струбцина YATO тип C с винтовым зажимом, раствор губок 100 мм (4″)

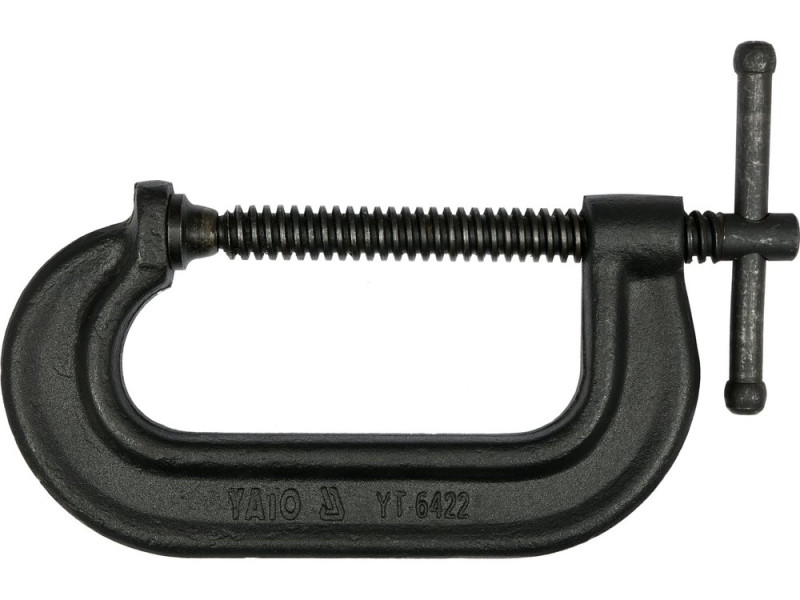

Струбцина YATO тип C с винтовым зажимом, l= 100 мм (4″) — чугунная скоба для фиксации заготовок при сборке, склейке, сверлении и сварке. Раствор губок 100 мм, усилие зажима 2980 кг.

Характеристики

Бренд

Yato

Тип

C (С-образная скоба)

Раствор губок

100 мм

Размер

4″

Глубина скобы

58 мм

Усилие зажима

2980 кг

Материал корпуса

чугун

Обработка поверхности корпуса

фосфатирование

Материал винта

углеродистая сталь №45

Обработка винта

фосфатирование, закалка

Артикул

YT-6422

EAN

5906083964220

Размеры и усилие зажима — данные производителя Yato.

Подбор и применение

Струбцина зажимает пакет толщиной до 100 мм вместе с подкладками. Если заготовка толще, раствора губок не хватит, и нужна скоба большего размера.

Глубина скобы 58 мм ограничивает расстояние от кромки заготовки до оси винта: зажать можно только участок, расположенный не дальше 58 мм от края. Для центральной зоны широкой плиты эта струбцина не подойдет.

Закаленный винт из стали №45 рассчитан на многократное затягивание в мастерской. Чугунный корпус с фосфатированием применяют на верстаке при склейке столярных деталей, при подгонке заготовок перед сваркой и при сверлении мелких деталей на столе станка.

Справочно (данные производителя)

Паспортное усилие зажима 2980 кг соответствует примерно 29,2 кН (2980 × 9,807 Н). Это максимальная величина для данного типоразмера, а не замер конкретного экземпляра.

Частые вопросы

Какое усилие зажима у струбцины YATO 100 мм?

2980 кг по данным производителя, это около 29,2 кН.

Какую толщину заготовки можно зажать струбцией 4″?

До 100 мм с учетом прокладок: раствор губок равен 100 мм.

На каком расстоянии от края работает струбцина тип C 100 мм?

Глубина скобы 58 мм, поэтому зажимаемая зона должна лежать в пределах 58 мм от кромки.

Из чего сделан винт?

Из углеродистой стали №45, винт фосфатирован и закален; корпус чугунный, тоже с фосфатированием.

Что уточнить перед заказом

• Толщина зажимаемого пакета вместе с прокладками: она должна быть не больше 100 мм.
• Расстояние от кромки до зоны зажима: не больше 58 мм.
• Нужны ли защитные прокладки под губки для чистовых поверхностей.
