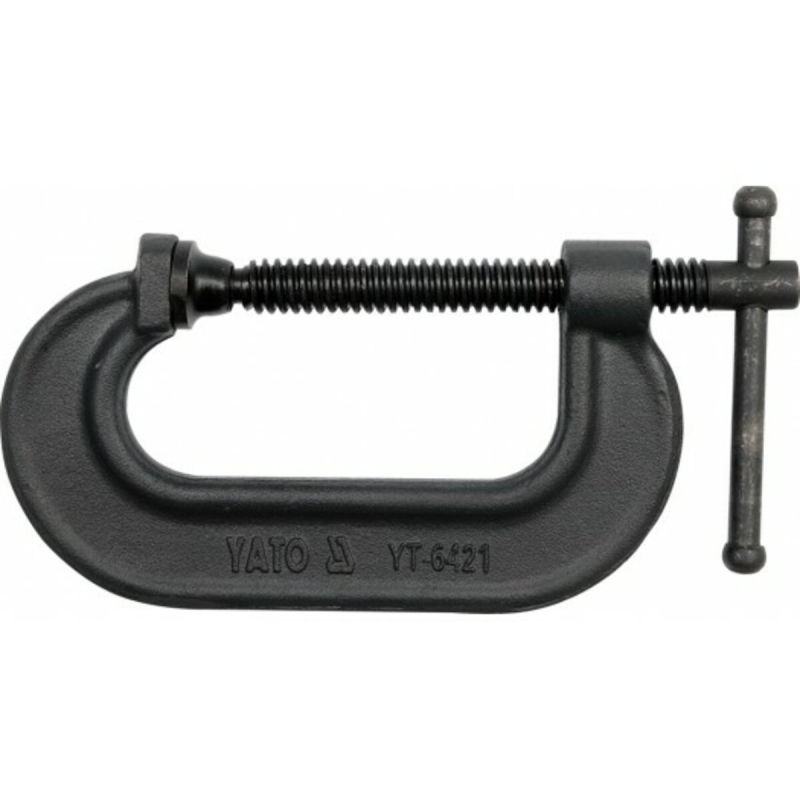

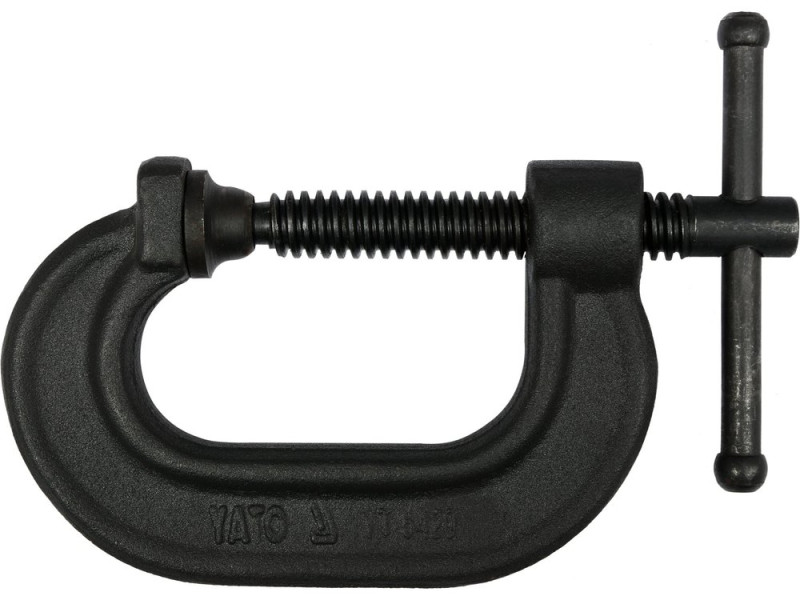

Струбцина YATO тип C с раствором губок 50 мм
Струбцина YATO с винтовым зажимом, тип «C», раствор губок 50 мм (2″) — струбцина с усилием зажима 1500 кг для фиксации заготовок при склейке и сборке столярных изделий.
Характеристики
- Тип
- C-образная струбцина с винтовым зажимом
- Раствор губок
- 50 мм (2″)
- Глубина
- 46,5 мм
- Усилие зажима
- 1500 кг
- Материал корпуса
- чугун
- Обработка поверхности
- фосфатирование
- Материал винта
- углеродистая сталь №45
- Обработка винта
- фосфатирование, закалка
- Бренд
- YATO, артикул YT-6420
Данные производителя Yato.
Подбор и применение
Раствор 50 мм ограничивает суммарную толщину зажимаемого пакета: две склеиваемые доски по 20 мм с подкладками по 5 мм еще входят, пакет толще 50 мм уже нет. Глубина 46,5 мм показывает, насколько далеко от кромки заготовки может стоять ось винта, поэтому за край струбцина берет полосу шириной не более 46,5 мм. Чугунный корпус работает на сжатие и держит усилие 1500 кг в одной точке, поэтому под губки кладут деревянные подкладки, чтобы не оставлять вмятины на мягкой древесине.
Усилие 1500 кг соответствует примерно 14,7 кН. Для каркаса из брусков 40×40 мм струбцина подходит по ширине: брус целиком умещается в глубину 46,5 мм, а до предела раствора остается 10 мм на подкладку. Для щита из двух досок по 18 мм пакет составит 36 мм, и на подкладки с двух сторон остается до 14 мм суммарно.
Частые вопросы
Какую толщину детали зажмет струбцина C 50 мм?
До 50 мм между губками, включая подкладки.
Что значит тип C?
Корпус имеет C-образную форму: губки сходятся винтом, а дуга корпуса определяет глубину 46,5 мм.
Из чего сделаны корпус и винт?
Корпус чугунный с фосфатированной поверхностью, винт из углеродистой стали №45, закаленный и фосфатированный.
Какое усилие создает струбцина?
1500 кг при раскрытии губок 50 мм.
Хватит ли раствора для двух досок по 25 мм?
Пакет 50 мм равен пределу раствора, подкладки под губки уже не поместятся; для таких заготовок нужна струбцина с большим раствором.
Можно ли зажать брус шириной 60 мм за середину?
Нет: ось винта стоит не дальше 46,5 мм от края, поэтому центр бруса шириной 60 мм струбцина не достанет.
Что уточнить перед заказом
- Максимальную толщину пакета вместе с подкладками: она не должна превышать 50 мм.
- Ширину зоны зажима от кромки: ось винта достает не дальше 46,5 мм.
- Если заготовки толще, уточните у менеджера струбцину с большим раствором.
