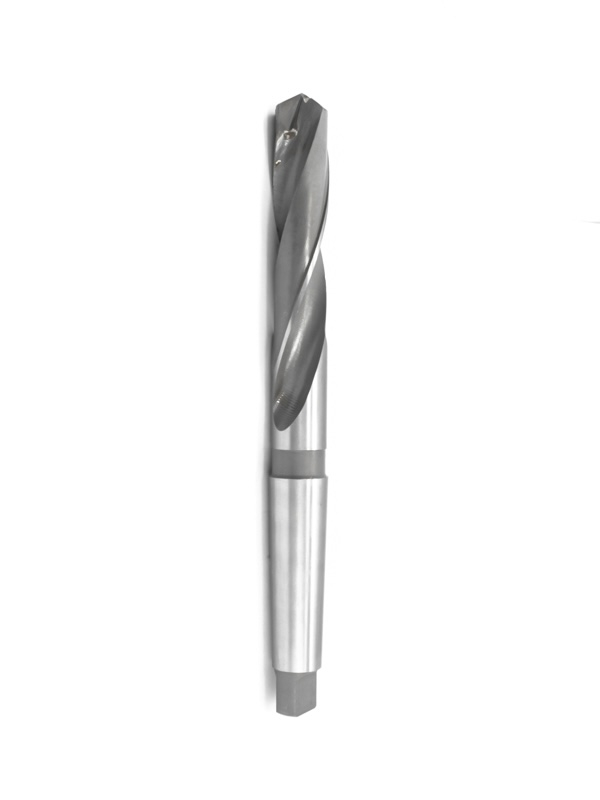

Сверло спиральное с коническим хвостовиком ф 25 мм — с твердосплавной пластиной по ГОСТ 22736-77. Материал режущей части — твердый сплав ВК8.
Обрабатываемые материалы:
- KЧугун
- HЗакаленные стали
- NЦветные металлы и сплавы
Что этим делают
- Отверстие под резьбу
- М27×2
- Сквозное отверстие под болт
- М24 (ГОСТ 11284-75)
- Максимальная глубина сверления
- до 165 мм за один проход
- Ставится в шпиндель
- напрямую, конус Морзе КМ3
Назначение и область применения
Напайная пластина из твердого сплава по ГОСТ 25399-82 позволяет сверлить чугун, закаленные стали и абразивные материалы, на которых быстрорежущее сверло теряет кромку за несколько отверстий. Работает на вертикально- и радиально-сверлильных, токарных и расточных станках: хвостовик устанавливается прямо в шпиндель или пиноль, без сверлильного патрона.
Характеристики
- Диаметр сверла (d)
- 25 мм
- Общая длина (L)
- 286 мм
- Длина рабочей части (l)
- 165 мм
- Хвостовик
- конус Морзе КМ3
- Материал
- твердый сплав ВК8
- Класс точности
- В1 (нормальная), h9
- Угол при вершине
- 118°
- Направление спирали
- правое
- Стандарт
- ГОСТ 22736-77
- Производитель
- Beltools
Ориентировочные режимы резания
| Обрабатываемый материал | Скорость резания v, м/мин | Подача s, мм/об |
|---|
| Чугун серый (СЧ15, СЧ20) | 40-60 | 0,29 |
| Чугун высокопрочный (ВЧ50) | 30-45 | 0,25 |
| Сталь улучшенная и закаленная | 25-35 | 0,22 |
| Бронза, латунь | 50-80 | 0,32 |
Значения для сверла ф 25 мм с охлаждением. Твердосплавная пластина требует стабильной подачи: остановка вращения при заглубленном сверле скалывает кромку.
Частые вопросы
Подойдет ли к моему станку?
Хвостовик КМ3 ставится в шпиндель или пиноль с таким же конусом. Если на станке конус больше, нужна переходная втулка по ГОСТ 13598-85; в шпиндель с меньшим конусом сверло не установить.
Хватит ли длины?
Рабочая часть 165 мм — это предельная глубина отверстия за один проход. Для более глубоких отверстий берите удлиненную или длинную серию.
Зачем класс А1, если есть В1?
А1 — шлифованный профиль и допуск h8: отверстие точнее, биение меньше, инструмент дольше держит размер. В1 с допуском h9 дешевле и закрывает большинство обычных работ.
Можно ли перетачивать?
Да, по задней поверхности пластины на алмазном круге. Обычный абразивный круг твердый сплав не берет и вызывает трещины от перегрева.
Преимущества
- Конус Морзе КМ3 — установка без патрона, точное центрирование и передача крутящего момента без проскальзывания
- Типоразмер по ГОСТ 22736-77 с обозначением None — заказ по номеру без уточнения размеров
- Твердосплавная пластина ВК8: работает по чугуну и закаленной стали, где быстрорежущее сверло тупится за несколько отверстий
- Инструмент можно перетачивать — ресурс не ограничен одной заточкой
Сопутствующие товары
- Метчик под эту резьбу
- Метчик машинно-ручной М27х2 комплект из 2-х штук Р6М5 шлифованный OTTIMO
- Патрон для метчиков
- Головка к резьбонарезному патрону для метчиков М27-M30 ISO 529 (dхв.=20 , lкв.=16 мм) GT42 (d=45 мм) GRIFF
- Быстросменный патрон
- Патрон быстросъемный ПБ-3 КМ3 с дополнительной втулкой КМ2
Соседние типоразмеры
- Тот же диаметр, другое исполнение
- Сверло к/х ф 25 мм 281/160 мм 2301-0087
Все сверла этой серии — в разделе Сверла с твердосплавной пластиной ГОСТ 22736-77.
Как подобрать
Под резьбу М27×2 берите именно ф 25 мм: меньший диаметр перегружает метчик, больший срезает профиль резьбы. Отверстие получается на 0,05–0,15 мм больше диаметра сверла: под посадку H7 сверлите на 0,2–0,3 мм меньше и развертывайте.
