Практика применения
Переходная втулка нужна, когда конус инструмента меньше конуса шпинделя: сверло с КМ2 в станок с КМ4, инструмент с конусом Морзе в шпиндель 7:24. Точность посадки зависит от чистоты обоих конусов — забоина или стружка на конусе дает биение, которое втулка не исправит. Втулка с окном под клин обязательна для инструмента с лапкой: без окна инструмент не выбить, а без лапки он может провернуться на большом моменте.

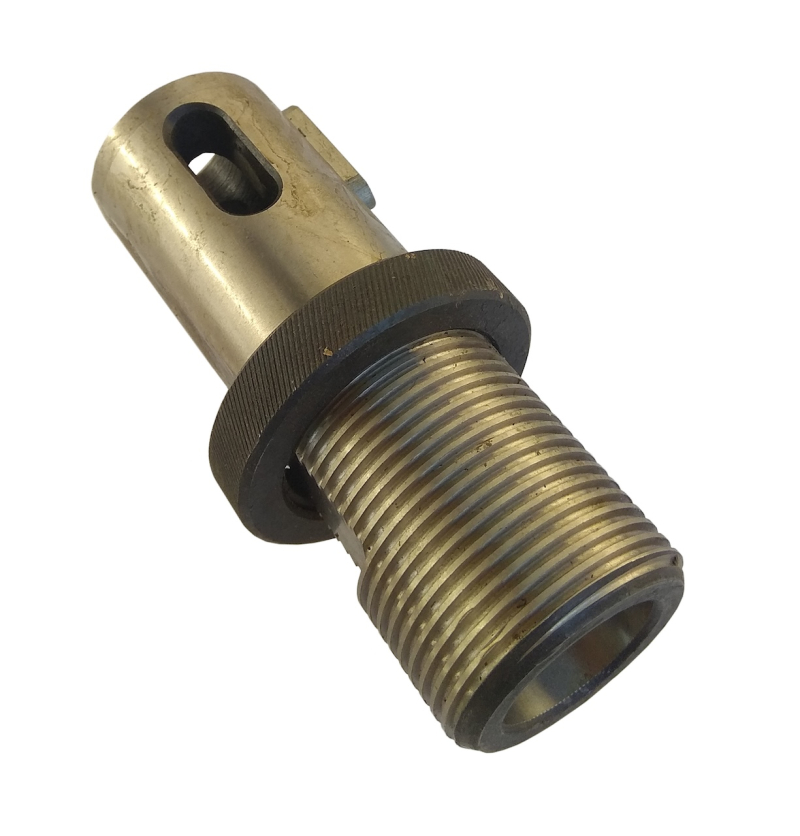

Втулка переходная ц/х 48 мм КМ4 191 836 044 – это профессиональный переходник для надежного крепления инструмента с конусом Морзе 4 в шпинделях и патронах с цилиндрическим/центровым посадочным диаметром 48 мм. Она позволяет безопасно использовать стандартный конусный инструмент (сверла, развертки, зенкеры и др.) на станках, где предусмотрено крепление по цилиндрическому хвостовику, без замены оснастки и модернизации оборудования.
Втулка представляет собой точно обработанный полый цилиндр с внутренним конусом КМ4 и наружным цилиндрическим диаметром 48 мм, что обеспечивает правильное центрирование и минимальное биение при вращении. Такая конструкция повышает стабильность размеров и качества обработанной поверхности, снижает риск вибраций и увеличивает стойкость режущего инструмента.
Изготовление переходной втулки ц/х 48 мм КМ4 выполняется из качественной конструкционной или инструментальной стали с термообработкой, что обеспечивает высокую прочность, износостойкость и сохранение геометрии при длительной эксплуатации в производственных условиях. Точная шлифовка рабочих поверхностей гарантирует надежную посадку инструмента, безопасную работу на высоких оборотах и возможность применения втулки как в единичном, так и в серийном производстве.
Используя втулку переходную ц/х 48 мм КМ4 191 836 044, вы расширяете номенклатуру применяемого инструмента на существующем оборудовании, снижаете затраты на покупку новой оснастки и упрощаете переналадку станков. Это практичное решение для механических, ремонтных и инструментальных цехов, где важны точность обработки, повторяемость результатов и предсказуемая работа оборудования
Тип и размеры — по ГОСТ 13598-85, 25557-82, 2848-75 (Втулки переходные для крепления инструмента с коническим хвостовиком / Конусы инструментальные. Основные размеры / Конусы инструментов. Допуски. Методы и средства контроля).
Тексты стандартов: ГОСТ 13598-85, ГОСТ 25557-82, ГОСТ 2848-75.
