Практика применения
Переходная втулка нужна, когда конус инструмента меньше конуса шпинделя: сверло с КМ2 в станок с КМ4, инструмент с конусом Морзе в шпиндель 7:24. Точность посадки зависит от чистоты обоих конусов — забоина или стружка на конусе дает биение, которое втулка не исправит. Втулка с окном под клин обязательна для инструмента с лапкой: без окна инструмент не выбить, а без лапки он может провернуться на большом моменте.

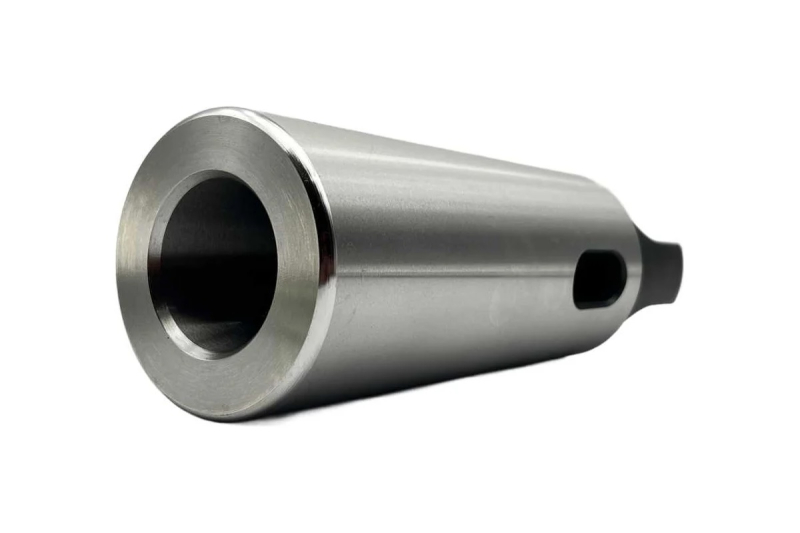

Переходная втулка с конуса метрического №80 на конус Морзе 6 (адаптер №80/6) OTTIMO – это профессиональная оснастка для металлообрабатывающих станков, которая позволяет безопасно и точно использовать инструмент с хвостовиком КМ6 на оборудовании с посадочным местом метрический конус №80. Такое решение помогает расширить номенклатуру применяемого режущего инструмента без замены шпинделя или модернизации станка.
Оправка переходная коническая без лапки рассчитана для работы на сверлильных, токарных и фрезерных станках, где требуется надежное крепление сверл, зенкеров, разверток, метчиков, центров и другого инструмента с конусом Морзе 6. Использование данной втулки повышает универсальность станка, сокращает время переналадки и помогает стабильно поддерживать требуемое качество обработки отверстий и поверхностей.
Переходные втулки OTTIMO изготавливаются из высокоуглеродистой инструментальной стали в соответствии с требованиями ГОСТ 13598‑85 и стандартов на метрические и морзовские конусы, что обеспечивает высокую прочность, износостойкость и геометрическую стабильность в течение всего срока службы. Точная шлифовка сопрягаемых конусных поверхностей гарантирует надежное центрирование, минимальный биение инструмента и безопасную работу даже при интенсивных нагрузках и продолжительных производственных циклах.
Благодаря применению переходной втулки метрический конус №80 – КМ6 OTTIMO вы можете использовать уже имеющийся парк инструмента с конусом Морзе 6 на тяжелых станках с посадкой №80, оптимизировать затраты на оснастку и снизить риск ошибок при выборе инструмента. Это практичное решение для механических, ремонтных и инструментальных цехов, где важны точность, повторяемость и предсказуемый результат обработки.
Ближайший отечественный стандарт — по ГОСТ 13598-85, 25557-82, 2848-75 (Втулки переходные для крепления инструмента с коническим хвостовиком / Конусы инструментальные. Основные размеры / Конусы инструментов. Допуски. Методы и средства контроля).
Тексты стандартов: ГОСТ 13598-85, ГОСТ 25557-82, ГОСТ 2848-75.
