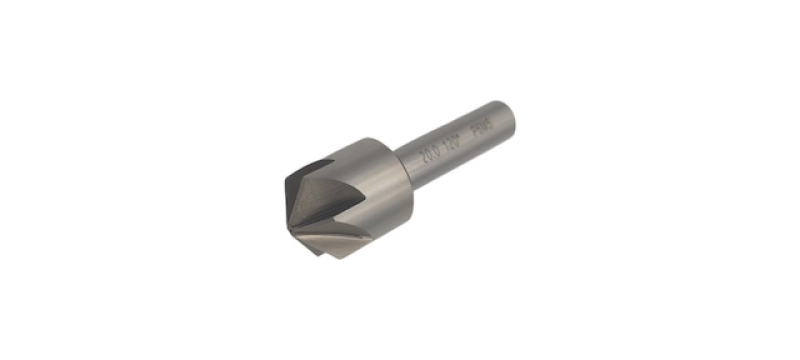

Коническая зенковка ф 20 мм с углом 120 градусов с цилиндрическим хвостовиком Р6М5: чистовая операция после сверления, выполняется на том же станке без переустановки детали.
Где применяется
Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. Глубину зенкования контролируют по диаметру фаски на торце, а не по лимбу: так виден фактический результат.
Характеристики
- Тип
- зенковка коническая
- Исполнение
- с цилиндрическим хвостовиком
- Наибольший диаметр
- 20 мм
- Угол конуса
- 120 градусов
- Материал
- Р6М5
- Общая длина по ГОСТ 14953-80
- 60 мм
- Длина рабочей части по ГОСТ 14953-80
- 24 мм
Тип и размеры соответствуют ГОСТ 14953-80 (Зенковки конические. Технические условия).
Текст стандарта: ГОСТ 14953-80.
Что важно при подборе
Угол 120 градусов — под заклепки и штампованные потайные головки. Наибольший диаметр 20 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра.
Частые вопросы
Какой угол зенковки нужен под потайной винт?
Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.
Как контролировать глубину зенкования?
По диаметру фаски на торце детали, а не по лимбу станка: диаметр измеряется штангенциркулем и прямо показывает, утонет ли головка заподлицо.
Почему зенковка дробит и оставляет гранность?
Из-за завышенных оборотов, слабого крепления детали и большого вылета инструмента. Зенковка режет большим диаметром, поэтому обороты берут заметно ниже сверлильных, а деталь жестко фиксируют.
Что дает эта позиция
- Угол 120 градусов под свой тип крепежа
- Фаска и гнездо под потайную головку за один проход
- Снимает заусенец сразу после сверления
- Работает на том же станке без переустановки детали
