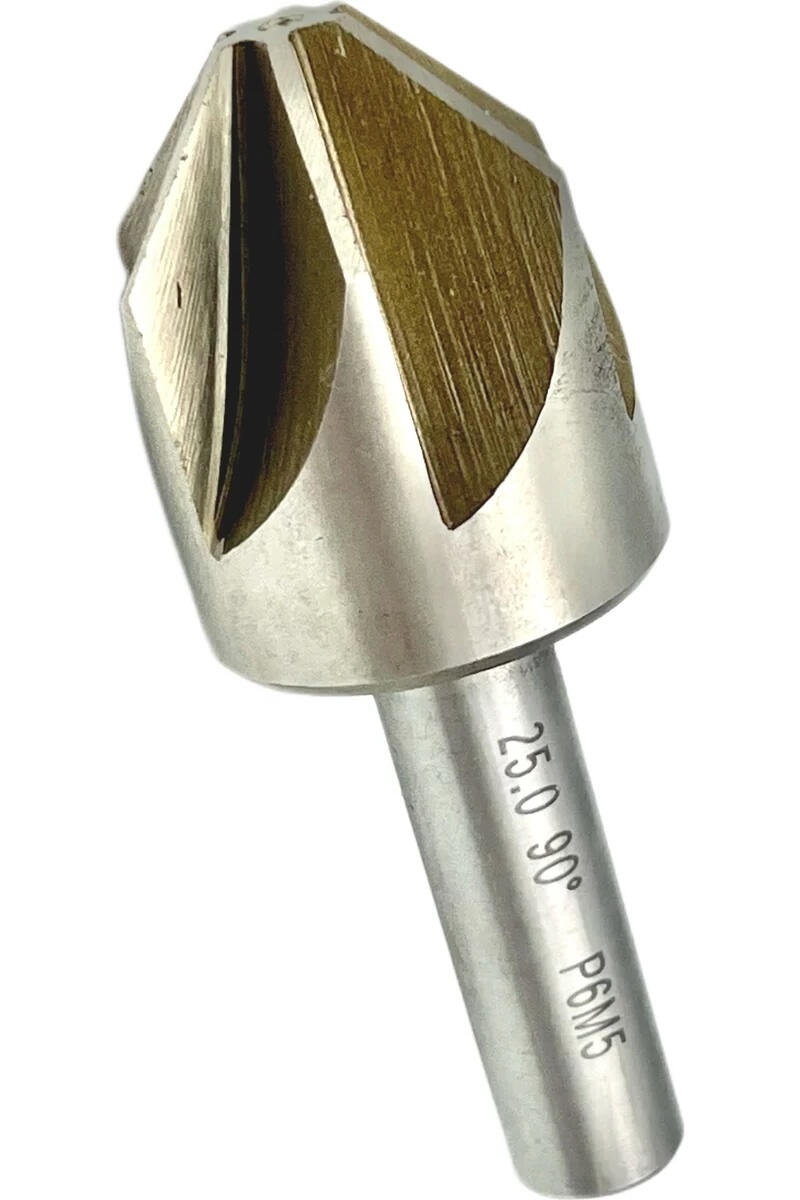

Зенковка ф 25 мм с цилиндрическим хвостовиком, 90 градусов Р6М5 — обработка входа отверстия: фаска под сборку, гнездо под потайной крепеж, снятие заусенца после сверления.
Где применяется
Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. При работе по тонкому листу зенковку ведут аккуратно: она легко прорезает материал насквозь.
Что важно при подборе
Угол 90 градусов — под метрический потайной винт по ГОСТ 17475-80 и DIN 7991. Наибольший диаметр 25 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра.
Характеристики
- Тип
- зенковка коническая
- Исполнение
- с цилиндрическим хвостовиком
- Наибольший диаметр
- 25 мм
- Угол конуса
- 90 градусов
- Материал
- Р6М5
- Общая длина по ГОСТ 14953-80
- 65 мм
- Длина рабочей части по ГОСТ 14953-80
- 29 мм
- Производитель
- OTTIMO
Размеры инструмента этого типа установлены ГОСТ 14953-80 (Зенковки конические. Технические условия).
Текст стандарта: ГОСТ 14953-80.
Что дает эта позиция
- Работает на том же станке без переустановки детали
- Угол 90 градусов под свой тип крепежа
- Фаска и гнездо под потайную головку за один проход
- Снимает заусенец сразу после сверления
Частые вопросы
Инструмент можно перетачивать?
Да, при условии сохранения геометрии режущей части. Переточка выполняется на инструментальном станке соответствующим кругом; правка вручную портит профиль и делает инструмент непригодным.
Какой угол зенковки нужен под потайной винт?
Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.
Как контролировать глубину зенкования?
По диаметру фаски на торце детали, а не по лимбу станка: диаметр измеряется штангенциркулем и прямо показывает, утонет ли головка заподлицо.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Зенковка ц/х ф 6 мм 120 град. Р6М5 (HSS) OTTIMO
- Соседний типоразмер
- Зенковка ц/х ф 5 мм 90 град. Р6М5 (HSS) OTTIMO
- Раздел каталога
- Зенковки
- Смежный раздел
- Зенкера
- Сверла под эту операцию
- Сверла
Как подобрать: угол конуса определяется типом крепежа, а наибольший диаметр должен превышать диаметр головки винта. Хвостовик подбирают под шпиндель станка.
