Артикул MZ-38840 · AKKO

Фреза дисковая ASDM-CC09-D100x14-d32-Z10 под пластину CCMT 09T3.. AKKO

Фреза дисковая со сменными пластинами 100×14×32 мм. Ширина фрезерования 14 мм, обработка паза по дну и двум стенкам. Пазы и уступы в конструкционной стали и чугуне. Посадочное отверстие 32 мм.

13567 ₴

Цена без НДС · Безнал с НДС 16 281 ₴

В наличии, 1 шт на складе

Отгружается со склада: Мукачево-1

Артикул: MZ-38840
MPN:: ASDM-CC09-D100x14-d32-Z10
Производитель: AKKO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Характеристики

MPN:: ASDM-CC09-D100x14-d32-Z10

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Фреза дисковая со сменными пластинами 100×14×32 мм. Корпус под сменные пластины CCMT 09T3, 10 зубьев, ширина фрезерования 14 мм. Посадочное отверстие 32 мм H7. Изготовитель: AKKO.

Совместимость и подбор

Паз или уступ шириной 14 мм сменными твердосплавными пластинами. Ширину реза задает корпус, ресурс восстанавливается поворотом пластины.

Диаметр D

100 мм

Ширина B

14 мм

Посадочное d

32 мм

Зубьев z

Ширина фрезерования	14 мм
Сменная пластина	CCMT 09T3
Число гнезд под пластины	10
Оправка	посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90

Назначение и область применения

Корпусная фреза со сменными твердосплавными пластинами. Режущие кромки не перетачивают: пластина поворачивается на новую грань или меняется, корпус работает годами. Ширина фрезерования 14 мм задана корпусом и не зависит от износа.

Применяется на пазах и уступах в стали и чугуне на станках с ЧПУ и на универсальном оборудовании. Скорость резания твердым сплавом выше, чем быстрорежущей сталью, в несколько раз; конкретные режимы задает марка сплава и покрытие пластины.

Характеристики

Тип инструмента	Фреза дисковая со сменными пластинами
Наружный диаметр D	100 мм, поле допуска js16
Ширина B	14 мм
Посадочное отверстие d	32 мм H7
Число зубьев z	10
Крепление пластин	механическое, винтом через отверстие пластины
Сменная пластина	CCMT 09T3
Серия корпуса	ASDM-CC09-D100x14-
Изготовитель	AKKO
Состояние	новый инструмент

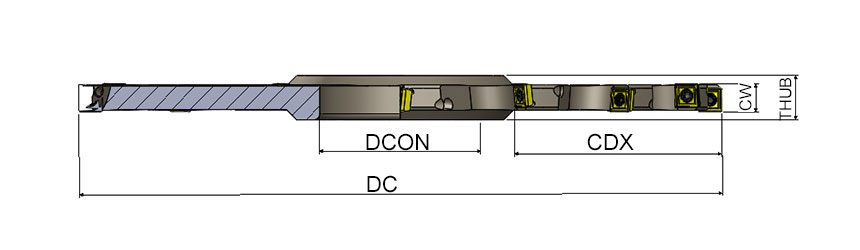

Что означает обозначение в наименовании

ф 100×14×32	наружный диаметр 100 мм, ширина 14 мм, посадочное отверстие 32 мм
z = 10	число зубьев фрезы
ASDM-CC09-D100x14-	обозначение корпуса изготовителя: серия, диаметр, ширина, посадочный диаметр и число гнезд под пластины
CCMT 09T3	типоразмер сменной пластины по ISO 1832; две точки в конце обозначают, что радиус при вершине и исполнение выбираются отдельно

Частые вопросы

Какие пластины подходят к этой фрезе

Гнездо рассчитано под пластину CCMT 09T3. Совпасть должны форма, размер описанной окружности и толщина; марка сплава и покрытие выбираются под обрабатываемый материал.

Сколько пластин нужно на комплект

По числу гнезд: 10. Менять пластины следует комплектом, иначе одна кромка берет повышенную нагрузку и выкрашивается первой.

Чем корпусная фреза выгоднее цельной

Изнашивается только пластина. Корпус остается в работе весь срок службы, а восстановление режущей кромки занимает минуты и не требует заточного станка.

Преимущества

Режущая кромка восстанавливается поворотом пластины, заточной станок не нужен.
Ширина фрезерования 14 мм задана корпусом и не меняется по мере износа.
Скорость резания твердым сплавом кратно выше, чем быстрорежущей сталью.

Оправка под эту фрезу

Посадочное отверстие 32 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.

Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.

Как подобрать. Ширину фрезы берут по ширине паза или уступа: здесь 14 мм. Диаметр задает вылет и глубину: за проход снимают не более (предел по ступице уточняйте) мм. Посадочное отверстие сверяют с оправкой станка. Весь раздел: Фрезы дисковые с механическим креплением твердосплавных пластин.

Справка

Аналоги этого размера

Фреза дисковая трехсторонняя ф 100х14х27 мм z=6 с механическим креплением ромбической пластины разнонаправленный зуб Белфрез Артикул: Артикул: · 31 шт 1320 ₴	100х14	—	—	—	—	31 шт	1320 ₴ В корзину✓ В корзине
Фреза дисковая VRDF-D100x18-d32-Z08 под пластину CCMT 1204.. VORGEN Артикул: Артикул: · 2 шт 12058 ₴	⌀100	—	—	—	—	2 шт	12058 ₴ В корзину✓ В корзине
Фреза дисковая ASDM-CC06-D100x8-d32-Z12 под пластину CCMT 0602.. AKKO Артикул: Артикул: · 2 шт 13567 ₴	⌀100	—	—	—	—	2 шт	13567 ₴ В корзину✓ В корзине

Соседние размеры

Фреза дисковая ASDM-CC06-D80x10-d27-Z10 под пластину CCMT 0602.. AKKO Артикул: Артикул: · 2 шт 11590 ₴	⌀80	—	—	—	—	2 шт	11590 ₴ В корзину✓ В корзине
Фреза дисковая ASDM-CC09-D125x12-d40-Z12 под пластину CCMT 09T3.. AKKO Артикул: Артикул: · 1 шт 20477 ₴	⌀125	—	—	—	—	1 шт	20477 ₴ В корзину✓ В корзине
Фреза дисковая ASDM-CC12-D160x20-d40-Z12 под пластину CCMT 1204.. AKKO Артикул: Артикул: · 2 шт 27180 ₴	⌀160	—	—	—	—	2 шт	27180 ₴ В корзину✓ В корзине

Ещё в этом разделе

	Фреза дисковая ASDM-CC09-D100x12-d32-Z10 под пластину CCMT 09T3.. AKKO Артикул: Артикул: · 5 шт 13567 ₴	⌀100	—	—	—	—	5 шт	13567 ₴ В корзину✓ В корзине
	Фреза дисковая ASDM-SPGT05-D100x6-d32-Z12 под пластину SPGT 050204 AKKO Артикул: Артикул: · 2 шт 13567 ₴	⌀100	—	—	—	—	2 шт	13567 ₴ В корзину✓ В корзине
