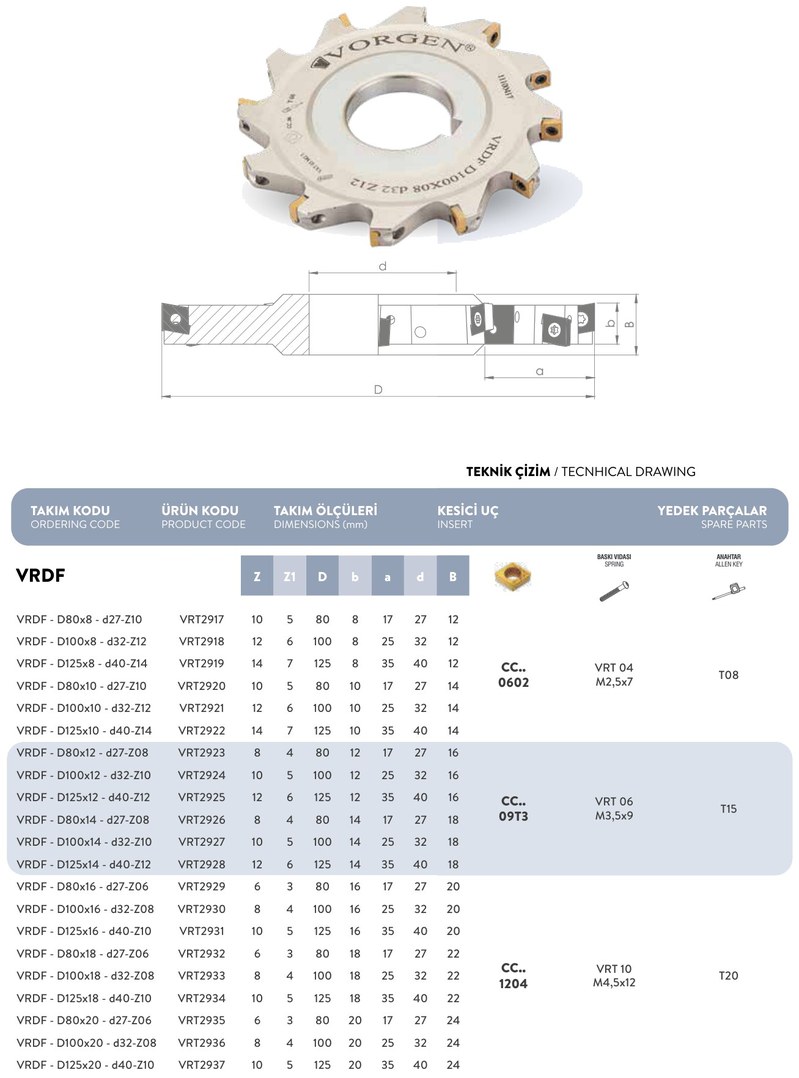

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.
Код товара: MZ-41291
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Оплата в «Сплав Харьков» - все расчеты в гривнах.
Безналичный расчет с НДС (+20%) или без НДС (+10%).
Наличный расчет
Минимальная сумма заказа 300 грн.
Паз или уступ шириной 18 мм сменными твердосплавными пластинами. Ширину реза задает корпус, ресурс восстанавливается поворотом пластины.
| Ширина фрезерования | 18 мм |
| Сменная пластина | CCMT 1204 |
| Число гнезд под пластины | 8 |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
Корпусная фреза со сменными твердосплавными пластинами. Режущие кромки не перетачивают: пластина поворачивается на новую грань или меняется, корпус работает годами. Ширина фрезерования 18 мм задана корпусом и не зависит от износа.
Применяется на пазах и уступах в стали и чугуне на станках с ЧПУ и на универсальном оборудовании. Скорость резания твердым сплавом выше, чем быстрорежущей сталью, в несколько раз; конкретные режимы задает марка сплава и покрытие пластины.
| Тип инструмента | Фреза дисковая со сменными пластинами |
| Наружный диаметр D | 100 мм, поле допуска js16 |
| Ширина B | 18 мм |
| Посадочное отверстие d | 32 мм H7 |
| Число зубьев z | 8 |
| Крепление пластин | механическое, винтом через отверстие пластины |
| Сменная пластина | CCMT 1204 |
| Серия корпуса | VRDF-D100x18- |
| Изготовитель | VORGEN |
| Состояние | новый инструмент |
| ф 100×18×32 | наружный диаметр 100 мм, ширина 18 мм, посадочное отверстие 32 мм |
| z = 8 | число зубьев фрезы |
| VRDF-D100x18- | обозначение корпуса изготовителя: серия, диаметр, ширина, посадочный диаметр и число гнезд под пластины |
| CCMT 1204 | типоразмер сменной пластины по ISO 1832; две точки в конце обозначают, что радиус при вершине и исполнение выбираются отдельно |
По числу гнезд: 8. Менять пластины следует комплектом, иначе одна кромка берет повышенную нагрузку и выкрашивается первой.
Гнездо рассчитано под пластину CCMT 1204. Совпасть должны форма, размер описанной окружности и толщина; марка сплава и покрытие выбираются под обрабатываемый материал.
Изнашивается только пластина. Корпус остается в работе весь срок службы, а восстановление режущей кромки занимает минуты и не требует заточного станка.
Посадочное отверстие 32 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
Производитель: VORGEN
