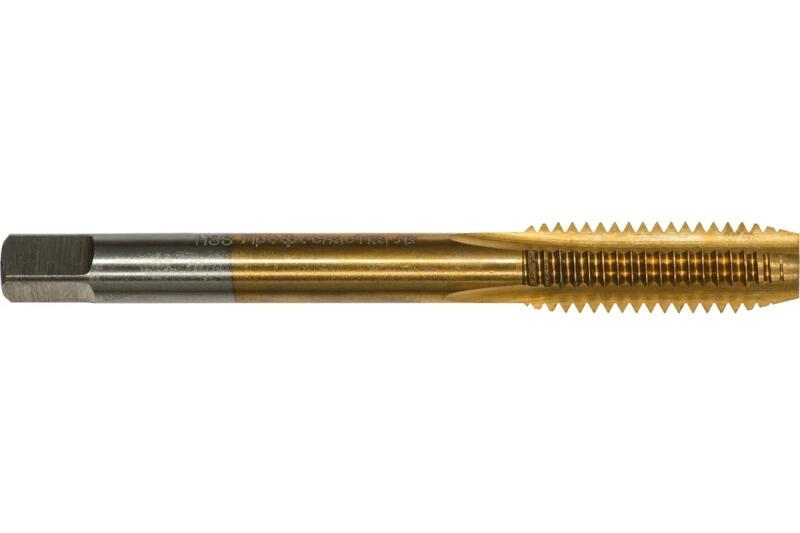

Метчик М10х1 PREMIO DIN 374
Метчик машинно-ручной М10х1 PREMIO предназначен для нарезания внутренней метрической резьбы с шагом 1 мм в сквозных отверстиях. Материал Р6М5К5 (HSS-E), покрытие TiN, поле допуска нарезаемой резьбы 6H.
Характеристики
- Резьба
- М10х1
- Номинальный диаметр
- 10 мм
- Шаг
- 1 мм
- Поле допуска нарезаемой резьбы
- 6H
- Исполнение
- Машинно-ручной, однопроходный, для сквозных отверстий
- Материал
- Р6М5К5 (HSS-E)
- Покрытие
- TiN
- Бренд
- PREMIO
- Стандарт
- DIN 374
- Общая длина (DIN 374)
- 90 мм
- Длина рабочей части (DIN 374, справочно)
- 16 мм
- Диаметр хвостовика (DIN 374)
- 7 мм
- Сторона квадрата (DIN 374)
- 5,5 мм
- Сверло под резьбу
- 9 мм
Справочные размеры для М10х1: DIN 374.
Подбор и применение
Расчетный ориентир диаметра сверла: 10 − 1 = 9 мм. Окончательный диаметр отверстия согласуйте с технологическими требованиями к резьбе М10х1-6H. При подборе патрона учитывайте хвостовик 7 мм и квадрат 5,5 мм. Длина режущей части 16 мм является справочным размером DIN 374; допустимую глубину резьбы согласуйте отдельно. Сверьте обозначение M10*1 со спецификацией детали.
Частые вопросы
Какое сверло нужно под М10х1?
Расчет по диаметру и шагу дает сверло 9 мм: 10 − 1 = 9 мм.
Какой нужен вороток для M10x1?
Выбирайте вороток, зажим которого рассчитан на квадрат 5,5 мм; проверьте этот размер по диапазону зажима.
Чем проверить точность полученной резьбы?
Для внутренней резьбы М10х1-6H нужен соответствующий резьбовой калибр-пробка ПР/НЕ.
Что уточнить перед заказом
- Согласуйте форму заборной части и допустимую глубину резьбы М10х1.
- Подтвердите применимость Р6М5К5 с TiN к материалу заготовки и режимам обработки.
Однопроходное исполнение PREMIO
Хватит одного метчика или нужен комплект?
Эти метчики PREMIO DIN 374 относятся к однопроходным: для нарезания резьбы предусмотрен один метчик соответствующего размера. Последовательный комплект из чернового и чистового метчиков для этого исполнения не требуется.
Стандарт DIN 374
Метчик по DIN 374 — машинный метчик для метрической резьбы с мелким шагом с проходным хвостовиком, как у DIN 376: хвостовик тоньше внутреннего диаметра резьбы, поэтому метчик проходит сквозь отверстие.
Чем отличаются DIN 371 и DIN 376 · Все метчики DIN 374
