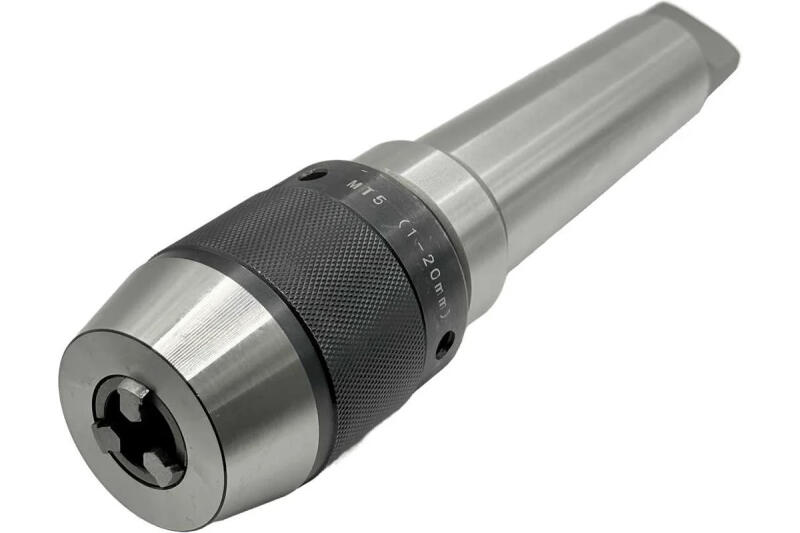

Сверлильный патрон OTTIMO — универсальный зажим под сверла, зенковки и метчики с цилиндрическим хвостовиком в диапазоне своего раскрытия.
Где применяется
Резьбовая посадка встречается на ручных машинах; на станки ставят патрон с конусом B или прямо с хвостовиком КМ. Диапазон зажима указан по хвостовику сверла, а не по диаметру сверления: сверло 13 мм с уменьшенным хвостовиком 10 мм встанет в патрон до 10.
Что важно при подборе
Хвостовик КМ2.
Характеристики
- Раздел
- Патроны сверлильные и оснастка к ним
- Хвостовик
- КМ2
- Диаметр конуса Морзе КМ2 (ГОСТ 25557-82)
- 17,78 мм
- Производитель
- OTTIMO
Ближайший отечественный стандарт — по ГОСТ 15935-88, 2682-86, 25557-82 (Патроны сверлильные трехкулачковые без ключа. Размеры / Оправка с конусом Морзе для сверлильных патронов / Конусы инструментальные. Основные размеры).
Тексты стандартов: ГОСТ 15935-88, ГОСТ 2682-86, ГОСТ 25557-82.
Что дает эта позиция
- Быстрая смена инструмента без переналадки станка
- Хвостовик КМ2 под конкретный шпиндель
- Жесткое базирование по конусу — стабильный размер на серии
Частые вопросы
Как хранить оснастку?
С защитой конуса и посадочных поверхностей, в футляре или стойке, слегка смазанной. Забоина на конусе — это биение всей сборки, которое не исправляется ничем, кроме перешлифовки.
Чем патрон с ключом отличается от самозажимного?
Ключевой дает больший момент зажима и надежнее на тяжелом сверлении; самозажимной быстрее в смене и удобен на ручном инструменте, но требует контроля усилия рукой.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Патрон сверлильный самозажимной ПСС 8 (0.5-8), усиленный с хвостовиком КМ2 с лапкой OTTIMO
- Переходная втулка
- Втулка переходная КМ 2/1 OTTIMO
- Раздел каталога
- Патроны сверлильные и оснастка к ним
- Вся станочная оснастка
- Станочная оснастка
Коротко о подборе: диапазон зажима — по вашим сверлам с запасом, посадка — по оправке или шпинделю (конус B, резьба, КМ); для станка — ключевой, для ручного инструмента — самозажимной.
