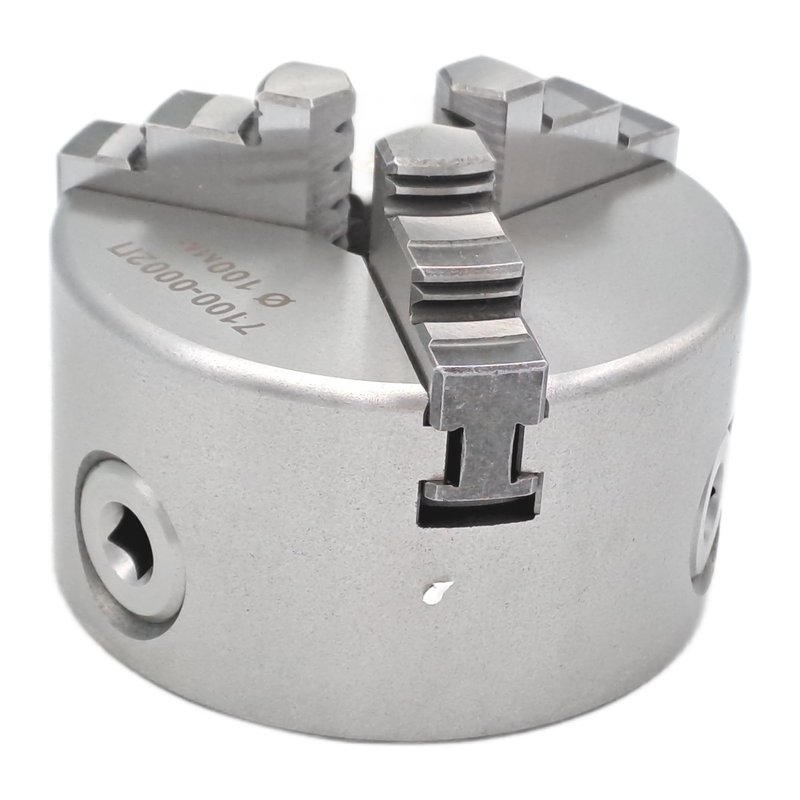

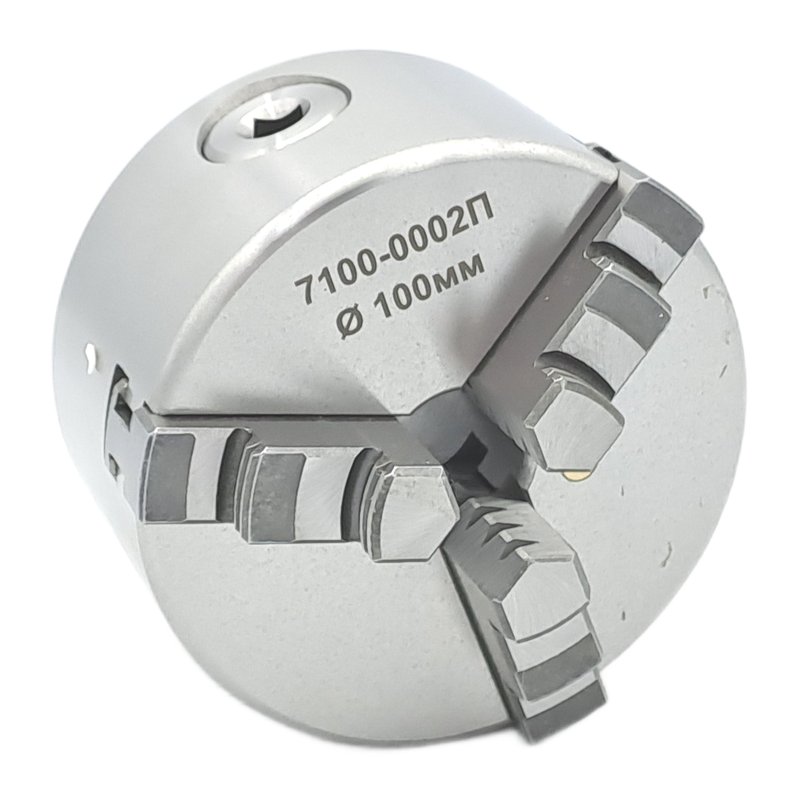

Токарный патрон 100 мм, трехкулачковый самоцентрирующий, модель К11-100. Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Зажим прямыми кулачками 2–30 мм, обратными 30–80 мм. Сквозное отверстие 22 мм.
Совместимость и подбор
Патрон подбирают по концу шпинделя станка и по диаметру заготовки.
- Крепление на станок
- цилиндрический центрирующий поясок, установка через переходной фланец
- Центрирующий поясок
- диаметр 72 мм, посадка H7, требуется переходной фланец
- Диаметр сквозного отверстия
- 22 мм
- Диапазон зажима прямыми кулачками
- 2–30 мм
- Диапазон зажима в распор
- 30–90 мм
- Диапазон зажима обратными кулачками
- 30–80 мм
- Посадка сменных кулачков
- шаг гребенки 6 мм, ширина 15 мм, ширина паза 8 мм
Назначение и область применения
Спирально-реечный патрон 100 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 2–30 мм за наружную поверхность, в распор — деталь 30–90 мм изнутри, обратными кулачками — 30–80 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
Практика применения
Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку. Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном.
Характеристики
- Тип
- трехкулачковый самоцентрирующий
- Наружный диаметр
- 100 мм
- Число кулачков
- 3

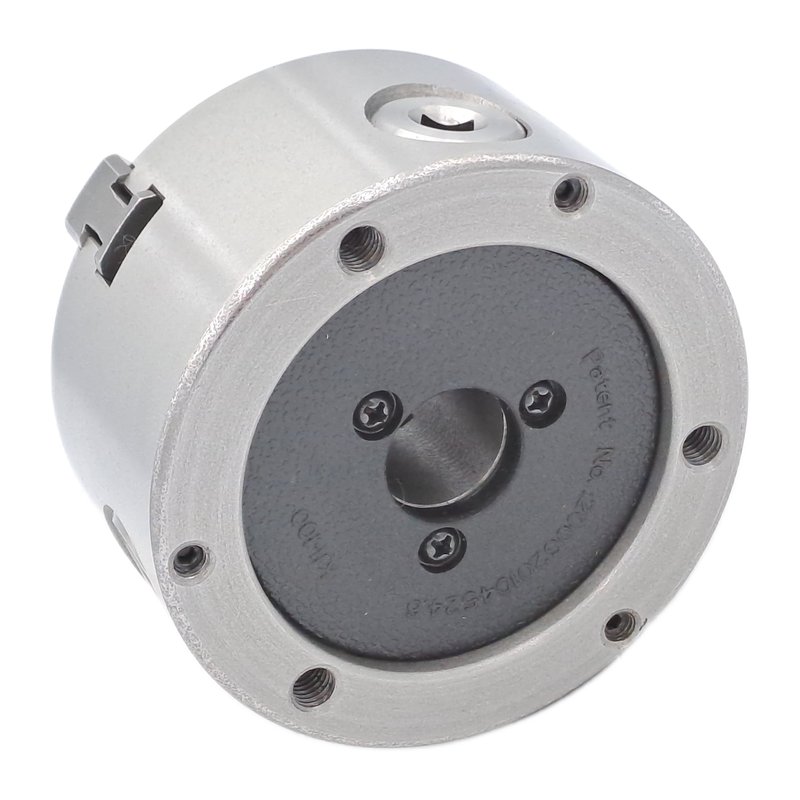

- Диаметр центрирующего пояска D₁
- 72 мм
- Диаметр расположения крепежных отверстий D₂
- 84 мм
- Диаметр сквозного отверстия D₃
- 22 мм
- Высота корпуса H
- 55 мм
- Крепежные отверстия
- 3×M8
- Максимальное усилие зажима
- 17 кН
- Предельная частота вращения
- 4500 об/мин
- Максимальный момент на ключе
- 60 Н·м
- Радиальное биение
- 0,03 мм
- Торцевое биение
- 0,03 мм
- Стандарт изготовителя
- GB/T 23291-2009
- Материал корпуса
- высокопрочный чугун (QT)
- Тип кулачков

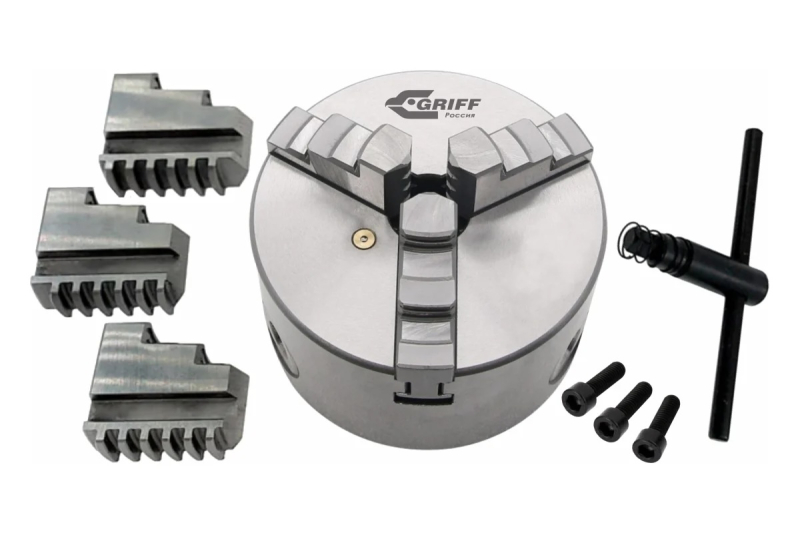

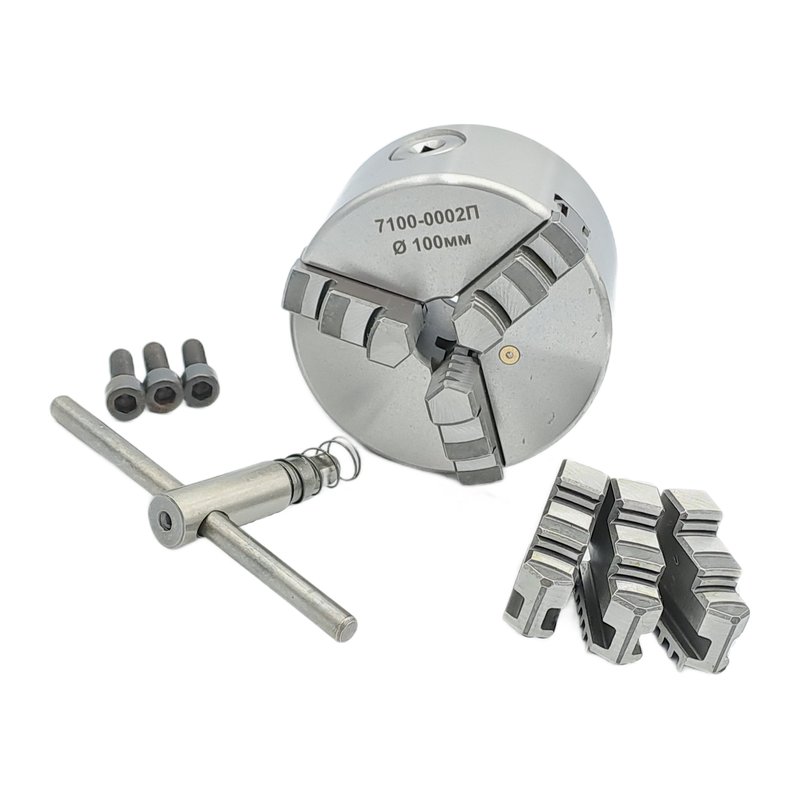

- цельные, комплект прямых и обратных
- Производитель
- GRIFF
- Состояние
- новый
В каталоге позиция дополнительно обозначена шифром 7100-0002 по ГОСТ 2675-80: патрон типа 1 — с цилиндрическим центрирующим пояском, через промежуточный фланец по ГОСТ 3889-80, исполнение 1 — с цельными кулачками. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
Предельные режимы
- Параметр
- Корпус QT (чугун) / Корпус G (сталь)
- Максимальное усилие зажима
- 17 кН / 17 кН
- Предельная частота вращения
- 4500 об/мин / 6000 об/мин
- Максимальный момент на ключе
- 60 Н·м / 60 Н·м
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 4500 об/мин от паспортных 17 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 60 Н·м ломает спираль.
Частые вопросы
- Что нужно, чтобы поставить патрон на станок?
- Переходной фланец под конец шпинделя вашего станка. Со стороны патрона фланец растачивают под поясок 72 мм с посадкой H7 и сверлят отверстия по диаметру 84 мм. Биение фланца после установки не должно превышать 0,005 мм.
- Хватит ли диапазона под мою деталь?
- Прямыми кулачками 2–30 мм, обратными 30–80 мм. Зажимать у самого края хода не следует: кулачок опирается на неполную длину гребенки и усилие падает.
- Подойдут ли кулачки от другого патрона того же диаметра?
- Только при совпадении трех размеров: шага гребенки, ширины кулачка и ширины паза. У патронов одного диаметра разных изготовителей эти размеры расходятся, поэтому сверяйте по своему патрону, а не по надписи на корпусе.
- Можно ли восстановить точность изношенного патрона?
- Радиальное биение по паспорту — 0,03 мм. Если биение выросло, сначала промывают корпус и спираль от стружки и смазывают через пресс-масленку: загрязнение дает основную часть погрешности. Расточка сырых кулачков по месту возвращает соосность под конкретную деталь.
Преимущества
- ✓ Одновременный ход всех кулачков от одного ключа — установка круглой заготовки без выверки
- ✓ Перестановка кулачков расширяет диапазон с 2–30 мм до 30–80 мм
- ✓ Сквозное отверстие 22 мм — пруток проходит через шпиндель
- ✓ Корпус из высокопрочного чугуна QT гасит вибрацию лучше стального при равной массе
- ✓ Паспортное усилие зажима 17 кН при моменте на ключе 60 Н·м
- ✓ Кулачки и ключ — расходные части, продаются отдельно и меняются без разборки корпуса
Сопутствующие товары
- Ключ к патрону токарному ф 100 мм (S = 8 мм)
- ключ с квадратом 8 мм
Соседние типоразмеры
- Патрон токарный ф 80 3-х кул. 7100-0001 (полная комплектация) GRIFF
- ближайший меньший типоразмер
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 16 мм прямыми и около 55 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Кулачки подбирают не по диаметру патрона, а по трем размерам посадки: шагу гребенки, ширине кулачка и ширине паза. Совпадение диаметра посадку не гарантирует — сверяйте все три размера по своему патрону.
